Зубчатая рейка: виды, особенности изготовления и как выбрать надёжного производителя
Зубчатая рейка: виды, особенности изготовления и критерии выбора

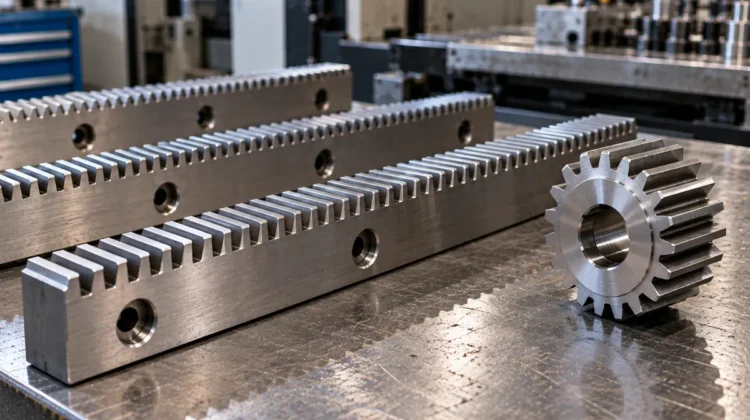

Зубчатая рейка — один из ключевых элементов механических передач, преобразующий вращательное движение шестерни в поступательное. Она широко применяется в станках, приводах ворот, робототехнике, автомобильных рулевых механизмах и подъёмном оборудовании. Несмотря на кажущуюся простоту, качество изготовления рейки напрямую влияет на точность, плавность хода и долговечность всего механизма.
В этой статье разберём, какие виды зубчатых реек существуют, из каких материалов их делают, на что обратить внимание при заказе и почему изготовление зубчатой рейки на заказ часто выгоднее покупки готовой.
Виды зубчатых реек по геометрии зуба
1. Прямозубые рейки
Самый распространённый тип. Зубья нарезаны перпендикулярно оси рейки. Преимущества — простота изготовления, низкая стоимость, высокая жёсткость. Недостаток — повышенный шум и вибрации на высоких скоростях. Применяются в приводах станков, конвейерах, ручных механизмах.
2. Косозубые рейки
Зубья расположены под углом к оси (обычно 10–30°). Обеспечивают более плавное и тихое зацепление, способны передавать большие нагрузки. Изготовление косозубой рейки требует более сложного оборудования и оснастки, поэтому стоимость выше. Используются в высокоточных приводах, роботах, станках с ЧПУ.
3. Реечные передачи с круговым зубом
Редкий, но эффективный тип — аналог конических шестерён с круговым зубом. Обеспечивает максимальную плавность и нагрузочную способность. Применяется в специальном машиностроении.
Материалы для зубчатых реек
| Материал | Особенности | Применение |
|---|---|---|
| Сталь 45 | Хорошая обрабатываемость, низкая стоимость. Требует термообработки для повышения износостойкости. | Общее машиностроение, неответственные узлы |
| Сталь 40Х | Легированная сталь, после закалки ТВЧ — высокая твёрдость поверхности (HRC 50–55). | Высоконагруженные передачи, станки |
| Нержавейка AISI 304, 316 | Коррозионная стойкость, работа в агрессивных средах. | Пищевое оборудование, медицина, химия |
| Алюминий Д16Т, АД31 | Лёгкость, низкая инерционность. | Робототехника, авиамоделизм, автоматика |
| Латунь, бронза | Антифрикционные свойства, низкий коэффициент трения. | Приборы, точная механика |
Как изготавливают зубчатые рейки: основные методы
1. Зубофрезерование червячной фрезой
Наиболее производительный метод для серийного производства. Фреза с профилем червяка вращается и постепенно врезается в заготовку, формируя зубья. Обеспечивает точность 7–8 степени по ГОСТ. Узнайте больше о зубофрезерной обработке на нашем производстве.
2. Зубодолбление
Используется для нарезания косозубых реек и реек с ограниченным вылетом. Долбяк совершает возвратно-поступательное движение, снимая металл. Подробнее — на странице зубодолбёжных работ.

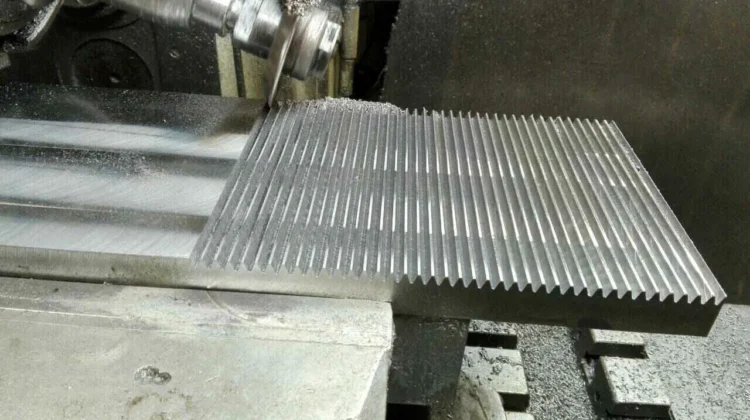

3. Фрезерование концевой фрезой на ЧПУ
Универсальный метод для штучного и мелкосерийного изготовления зубчатых реек на заказ. Позволяет быстро получить рейку любой геометрии без изготовления специального инструмента.
4. Шлифование
Финишная операция для достижения 6 степени точности и снижения шероховатости. Применяется для прецизионных передач.
5 критериев выбора производителя зубчатых реек
- Оборудование. Наличие зубофрезерных станков с ЧПУ гарантирует стабильное качество. Уточните, есть ли у компании собственное производство или она выступает посредником.
- Опыт работы с разными материалами. Изготовление рейки из нержавейки или закалённой стали требует понимания режимов резания и термообработки.
- Возможность термообработки. Закалка ТВЧ, цементация, азотирование — важные опции для увеличения ресурса. Ознакомьтесь с нашими услугами по термообработке металла.
- Работа по чертежам и образцам. Профессиональный исполнитель возьмётся за восстановление изношенной рейки по образцу.
- Сроки и гарантии. Надёжные компании дают гарантию на выполненные работы и соблюдают оговорённые сроки.
Почему изготовление на заказ часто выгоднее готовой рейки?
Готовые рейки из каталога имеют фиксированные размеры, модуль и материал. Если ваш механизм требует нестандартного крепления, утолщённого зуба или специального сплава — остаётся только заказ. Кроме того, изготовление рейки зубчатой по чертежу позволяет:
- получить точное соответствие посадочных мест;
- выбрать оптимальный материал под условия эксплуатации;
- сэкономить на доработке готового изделия.
Нужна зубчатая рейка с индивидуальными параметрами?

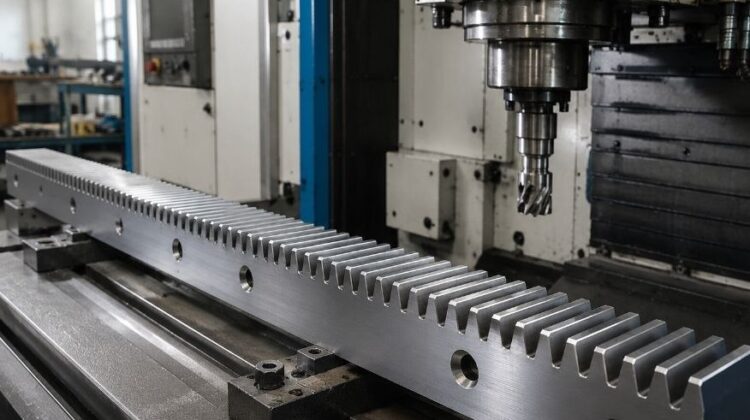

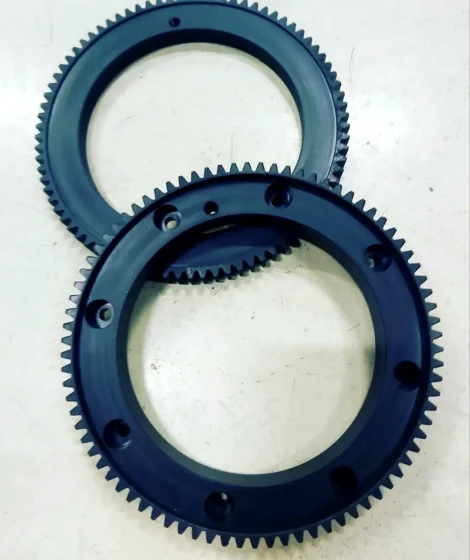

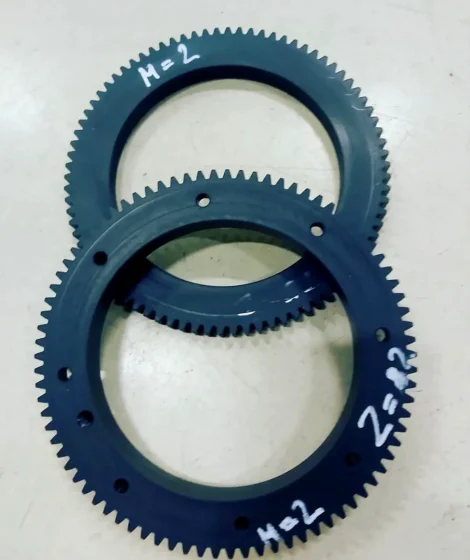

Компания «МеталУслуги.Ру» выполняет изготовление зубчатых реек в Москве любой сложности. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Часто задаваемые вопросы
Модуль рассчитывается исходя из передаваемого усилия. Для точного подбора обратитесь к конструкторской документации или нашим технологам.

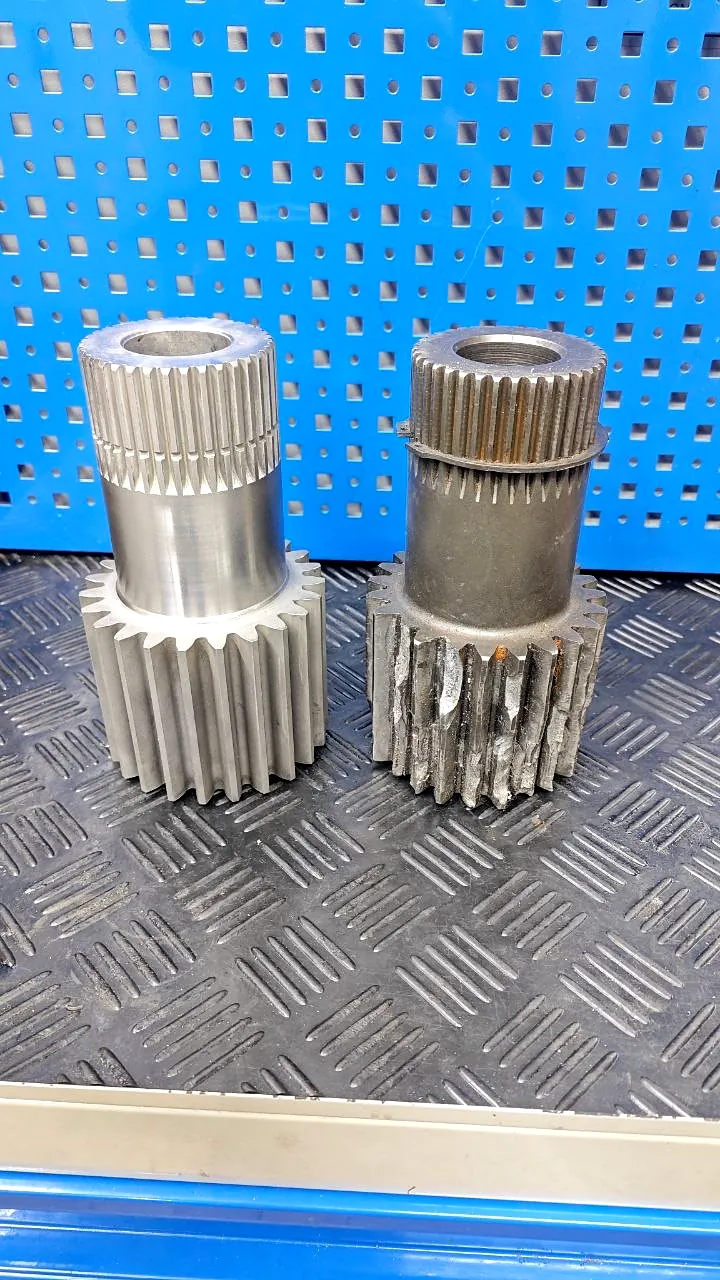

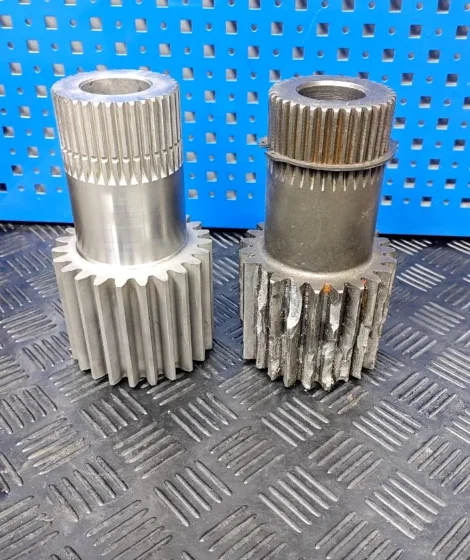

Да, в большинстве случаев рейку можно восстановить наплавкой с последующим зубофрезерованием. Это дешевле изготовления новой. Узнайте больше в разделе восстановления шестерён.
Наше оборудование позволяет обрабатывать рейки длиной до 6 метров. При необходимости стыковки делаем точные торцы.
Да, работаем с капролоном, текстолитом, полиамидом. Такие рейки востребованы в малонагруженных приводах и пищевом оборудовании. Подробнее — пластиковые шестерни на заказ.
Автор: технический отдел «МеталУслуги.Ру»
