Планетарные передачи: устройство, преимущества и изготовление шестерен на заказ
Планетарная передача — это вершина инженерной мысли в мире редукторов. Она позволяет получить огромные передаточные числа в компактном корпусе, распределяя нагрузку между несколькими сателлитами. Планетарные редукторы применяются в автоматических коробках передач, колёсных редукторах спецтехники, лебёдках, авиационных двигателях и промышленных приводах. Когда выходит из строя один из элементов — солнечная шестерня, сателлит или коронная шестерня (эпицикл) — встаёт вопрос о замене. Изготовление планетарных шестерен на заказ — это экономичная альтернатива покупке нового редуктора, позволяющая восстановить работоспособность узла за считанные дни.
Как устроена планетарная передача
Планетарный механизм состоит из четырёх основных элементов:
- Солнечная шестерня — центральное зубчатое колесо, расположенное на ведущем валу.
- Сателлиты — несколько (обычно 3 или 4) одинаковых шестерён, которые вращаются вокруг солнечной шестерни и одновременно вокруг своей оси.
- Водило — деталь, на которой закреплены оси сателлитов. Водило может быть ведущим или ведомым элементом.
- Коронная шестерня (эпицикл) — кольцо с внутренними зубьями, охватывающее сателлиты снаружи.
Изменяя, какой из элементов зафиксирован, а какой является входным и выходным, можно получать различные передаточные числа, включая реверс.
Преимущества планетарных передач
| Преимущество | Описание |
|---|---|
| Компактность | При одинаковом передаточном числе планетарный редуктор занимает в 2-3 раза меньше места, чем цилиндрический. |
| Высокая нагрузочная способность | Крутящий момент распределяется между несколькими сателлитами, снижая нагрузку на каждый зуб. |
| Соосность валов | Входной и выходной валы расположены на одной оси, что удобно для компоновки. |
| Высокий КПД | До 97-98% при правильном расчёте и смазке. |
| Возможность суммирования мощностей | Используется в гибридных автомобилях (планетарный механизм Тойоты). |
Нужны планетарные шестерни по вашим параметрам или образцу?
Компания «МеталУслуги.Ру» выполняет изготовление планетарных шестерен в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Какие элементы планетарной передачи мы изготавливаем
- Солнечная шестерня: обычно вал-шестерня с наружными зубьями. Требует высокой точности и соосности. Изготовление вал-шестерен — наша специализация.
- Сателлиты: цилиндрические шестерни с наружными зубьями и отверстием под подшипник или ось. Часто изготавливаются из легированных сталей с цементацией.

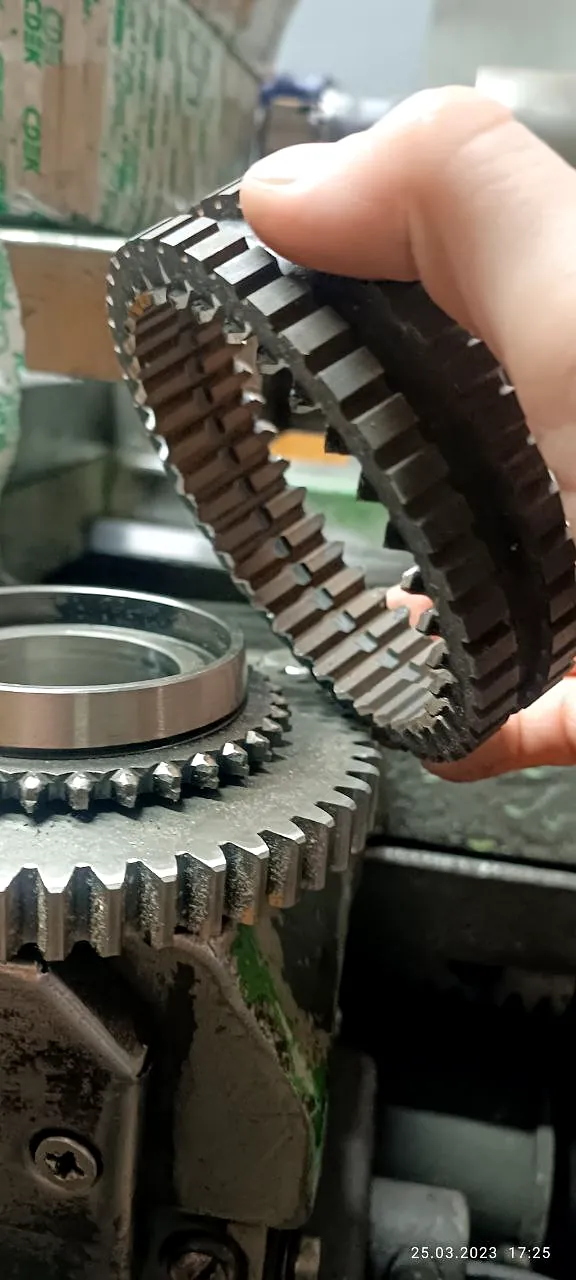

- Коронная шестерня (эпицикл): кольцо с внутренними зубьями. Изготавливается методом зубодолбления. Зубодолбёжные работы и изготовление внутренних шестерен.
- Водило: сложная корпусная деталь, часто требует фрезерной и токарной обработки, а также координатно-расточных работ.
Материалы для планетарных шестерен
| Элемент | Материал | Термообработка | Твёрдость |
|---|---|---|---|
| Солнечная шестерня | Сталь 18ХГТ, 20ХН3А | Цементация + закалка | HRC 58-62 |
| Сателлиты | Сталь 18ХГТ, 12ХН3А | Цементация + закалка | HRC 58-62 |
| Коронная шестерня | Сталь 40Х, 18ХГТ | Улучшение / цементация | HRC 45-55 / 58-62 |
| Водило | Сталь 40Х, чугун ВЧ50 | Улучшение | HB 240-300 |
Особенности изготовления планетарных шестерен
- Высокая точность: для равномерного распределения нагрузки между сателлитами требуется точность зубьев 6-7 степени. Зубошлифовка после термообработки обязательна.
- Соосность и параллельность: оси сателлитов должны быть строго параллельны центральной оси, иначе возникнет перекос и быстрый износ.
- Подбор сателлитов: в одном комплекте все сателлиты должны быть изготовлены с минимальным разбросом по размеру и весу для балансировки.
- Внутренние зубья коронной шестерни: нарезаются методом зубодолбления, что требует специального инструмента и оснастки.
Часто задаваемые вопросы
О: Для редких, импортных или устаревших моделей изготовление комплекта шестерен обходится в 2-4 раза дешевле и выполняется в 2-3 раза быстрее.
О: Да, привозите солнечную шестерню, сателлит и коронную шестерню — мы выполним замеры и изготовим точную копию.
О: Да, изготавливаем водила по чертежам, включая координатно-расточные работы под оси сателлитов.
О: Обеспечиваем 6-7 степень точности зубьев с финишным зубошлифованием.
О: Да, но для балансировки рекомендуется менять весь комплект сателлитов одновременно.
Нужен ремонт или изготовление планетарной передачи?
Отправьте чертёж или фото изношенных деталей — рассчитаем стоимость и сроки в течение 30 минут.
