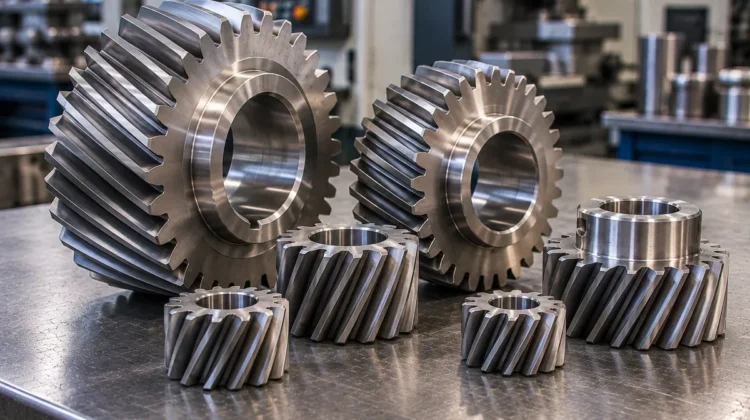

Косозубые шестерни: устройство, преимущества и особенности изготовления

В любом механизме, где требуется передать вращение с изменением скорости или направления, используются зубчатые передачи. И если прямозубые шестерни знакомы каждому, то косозубые шестерни часто остаются «в тени», хотя именно они обеспечивают плавную и тихую работу большинства современных редукторов, коробок передач и промышленных приводов. В этой статье разберём, почему косозубые шестерни стали стандартом в машиностроении, как их изготавливают и на что обратить внимание при заказе.

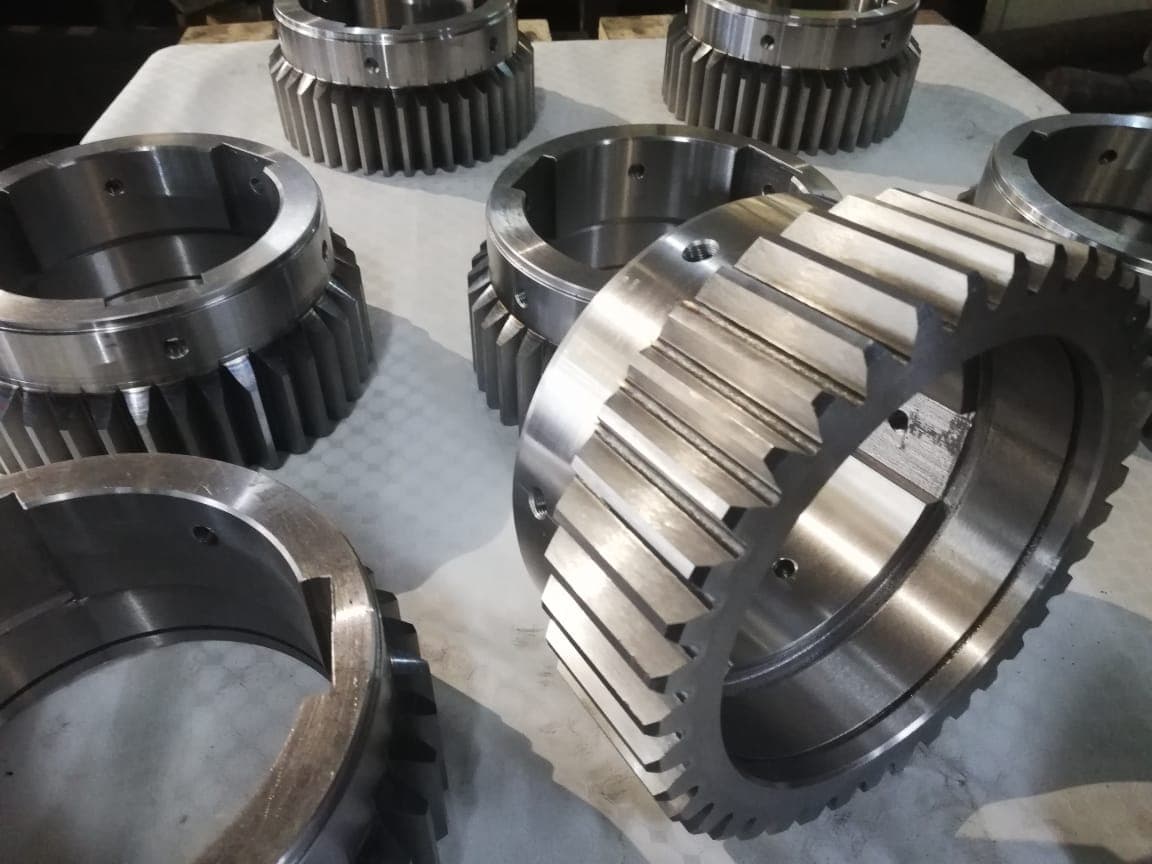

Что такое косозубая шестерня и чем она отличается от прямозубой

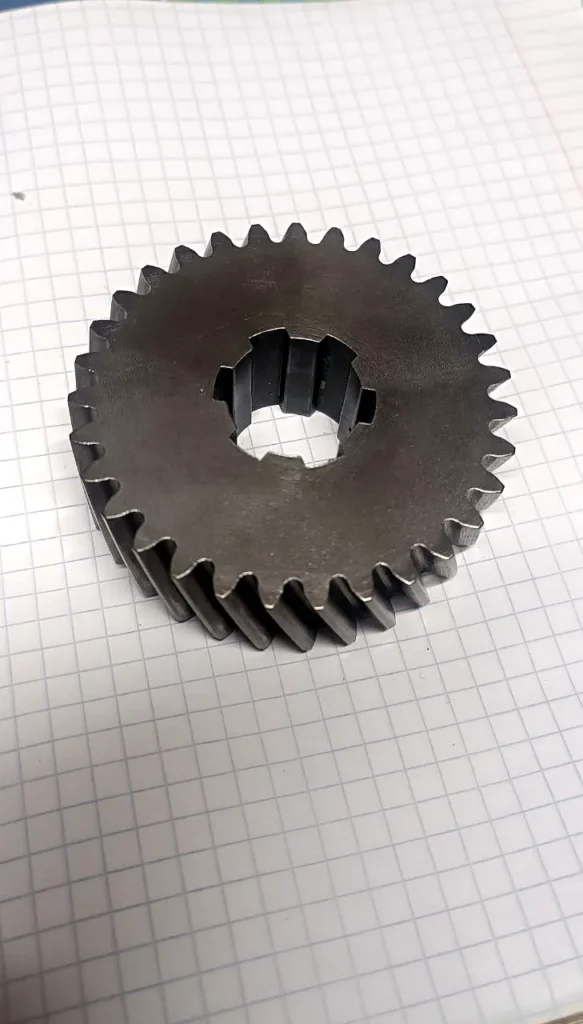

Главное отличие заложено в названии: у косозубой шестерни зубья расположены не параллельно оси вращения, а под определённым углом (обычно от 8 до 30 градусов). Это, казалось бы, небольшое изменение геометрии кардинально меняет характер зацепления.

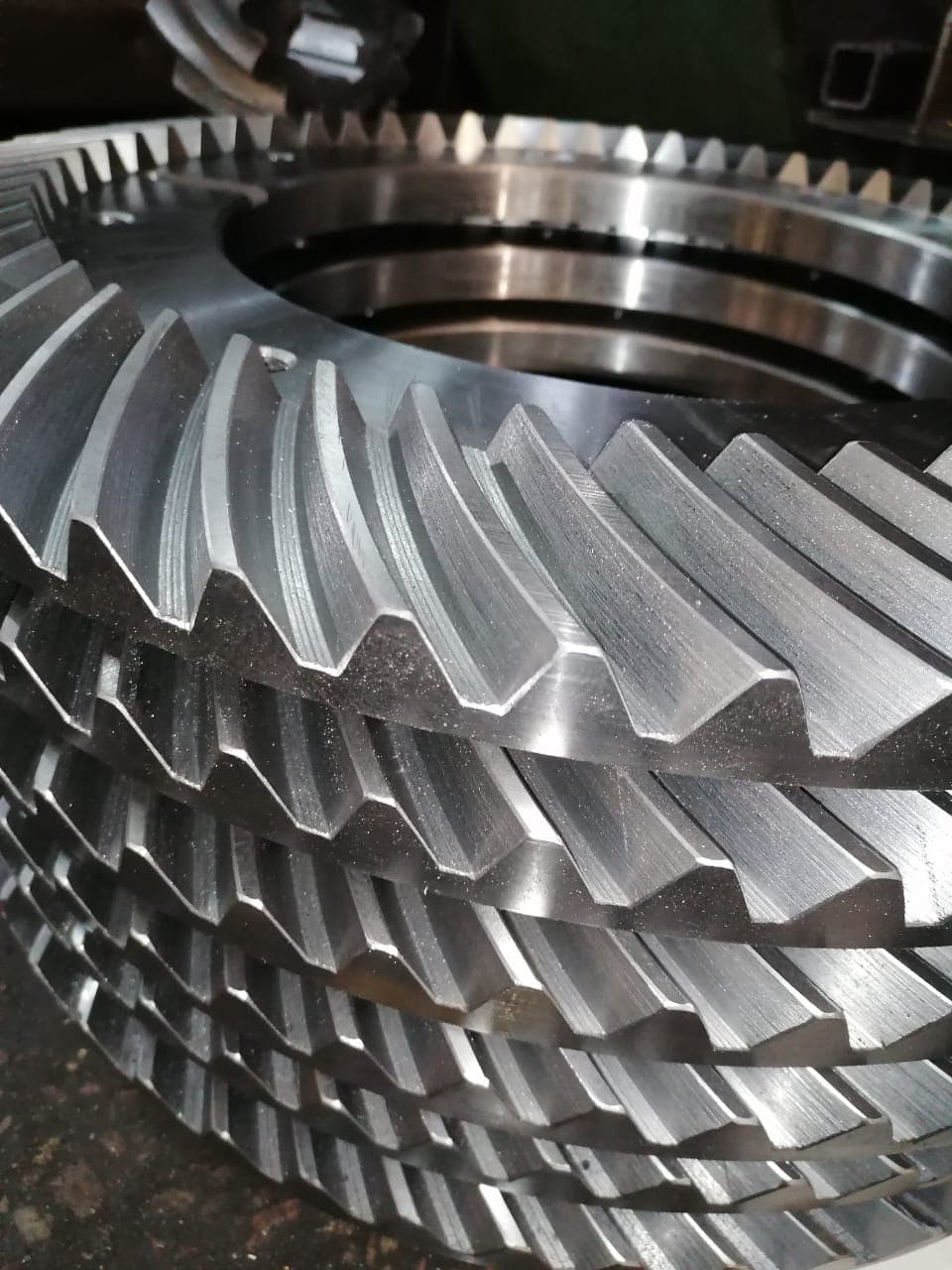

В прямозубой передаче зубья входят в зацепление сразу по всей длине, что вызывает удар и характерный шум. В косозубой передаче контакт происходит постепенно — от одного края зуба к другому. Это обеспечивает плавное, почти бесшумное зацепление и снижает динамические нагрузки на механизм.

5 главных преимуществ косозубых шестерен

1. Плавность хода и низкий уровень шума

Благодаря постепенному входу зубьев в зацепление, ударные нагрузки практически отсутствуют. Это не только снижает шум, но и уменьшает вибрацию всего механизма. Именно поэтому косозубые шестерни устанавливают в редукторы, работающие вблизи человека — в лифтах, станках, автомобилях.

2. Повышенная нагрузочная способность

В косозубой передаче в зацеплении одновременно находится больше зубьев, чем в прямозубой. Пятно контакта также больше. Это позволяет передавать более высокий крутящий момент при тех же габаритах шестерни.

3. Компактность

Способность передавать большие нагрузки при меньших размерах позволяет проектировать более компактные и лёгкие механизмы. Это особенно важно в авиации, автомобилестроении и робототехнике.

4. Долговечность

Равномерное распределение нагрузки и отсутствие ударных воздействий снижают износ зубьев. Косозубая передача при прочих равных условиях прослужит дольше прямозубой.

5. Универсальность

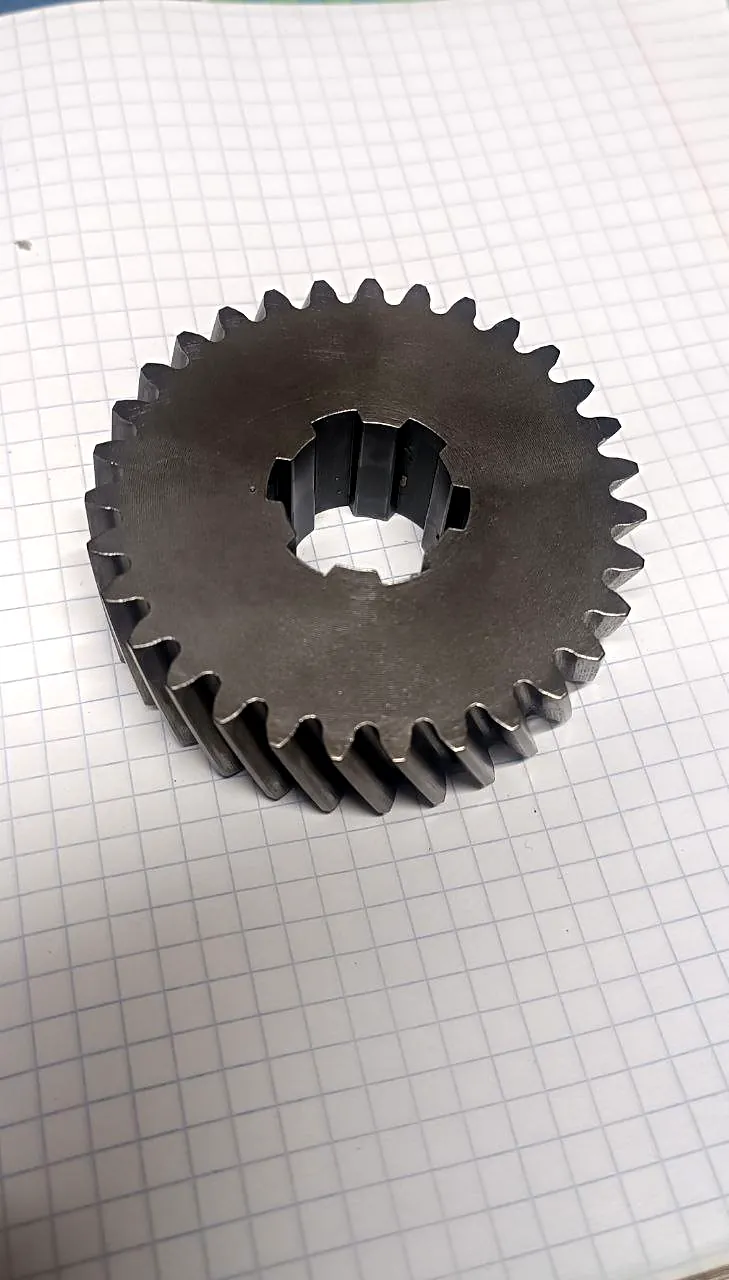

Косозубые шестерни могут работать как в параллельных, так и в скрещивающихся валах. Они одинаково хорошо подходят для редукторов, мультипликаторов, дифференциалов и множества других механизмов.

Есть ли недостатки?

Как и любое техническое решение, косозубые шестерни не лишены недостатков:

• Осевая нагрузка: Из-за наклона зубьев возникает осевая сила, стремящаяся сдвинуть шестерню вдоль вала. Это требует применения упорных подшипников.
• Сложность изготовления: Изготовление косозубых шестерен требует специального зубофрезерного или зубодолбёжного оборудования и более сложной настройки, чем для прямозубых. Подробнее о методах — на странице зубофрезерной обработки.
• Более высокая стоимость: Из-за технологической сложности цена косозубой шестерни обычно на 20-40% выше прямозубого аналога.

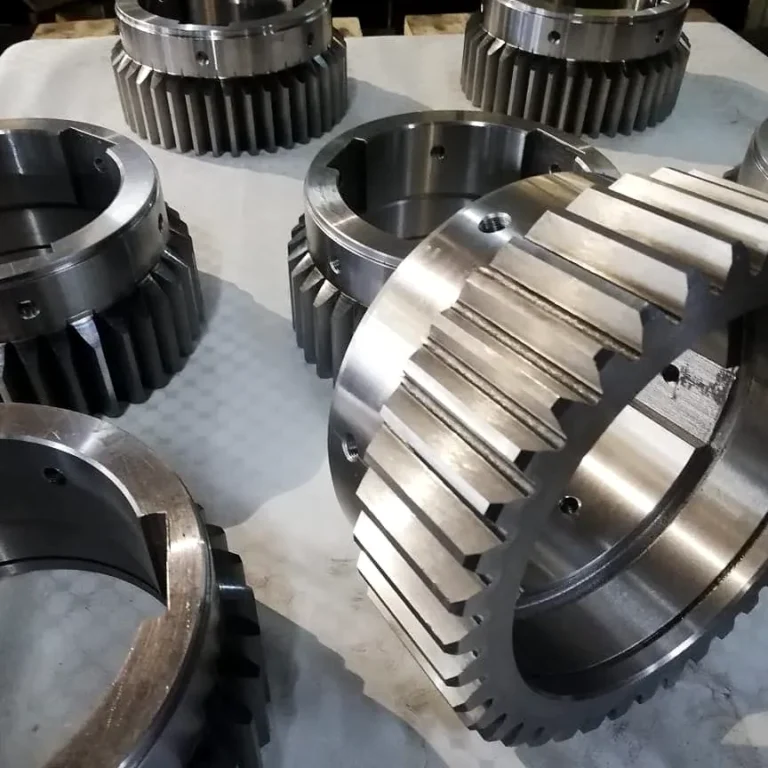

Где применяются косозубые шестерни

• Автомобильные коробки передач: Все современные МКПП и АКПП используют косозубые шестерни для снижения шума и повышения ресурса.
• Промышленные редукторы: Цилиндрические, коническо-цилиндрические, планетарные — везде, где важна плавность и надёжность.
• Станки с ЧПУ: Приводы подач и главного движения требуют высокой точности и минимальных вибраций.
• Насосы и компрессоры: Шестерёнчатые насосы с косозубыми роторами обеспечивают равномерную подачу жидкости.
• Авиационные двигатели и редукторы: Где каждый грамм веса и каждый процент КПД на счету.

Как изготавливают косозубые шестерни

1. Зубофрезерование червячной фрезой

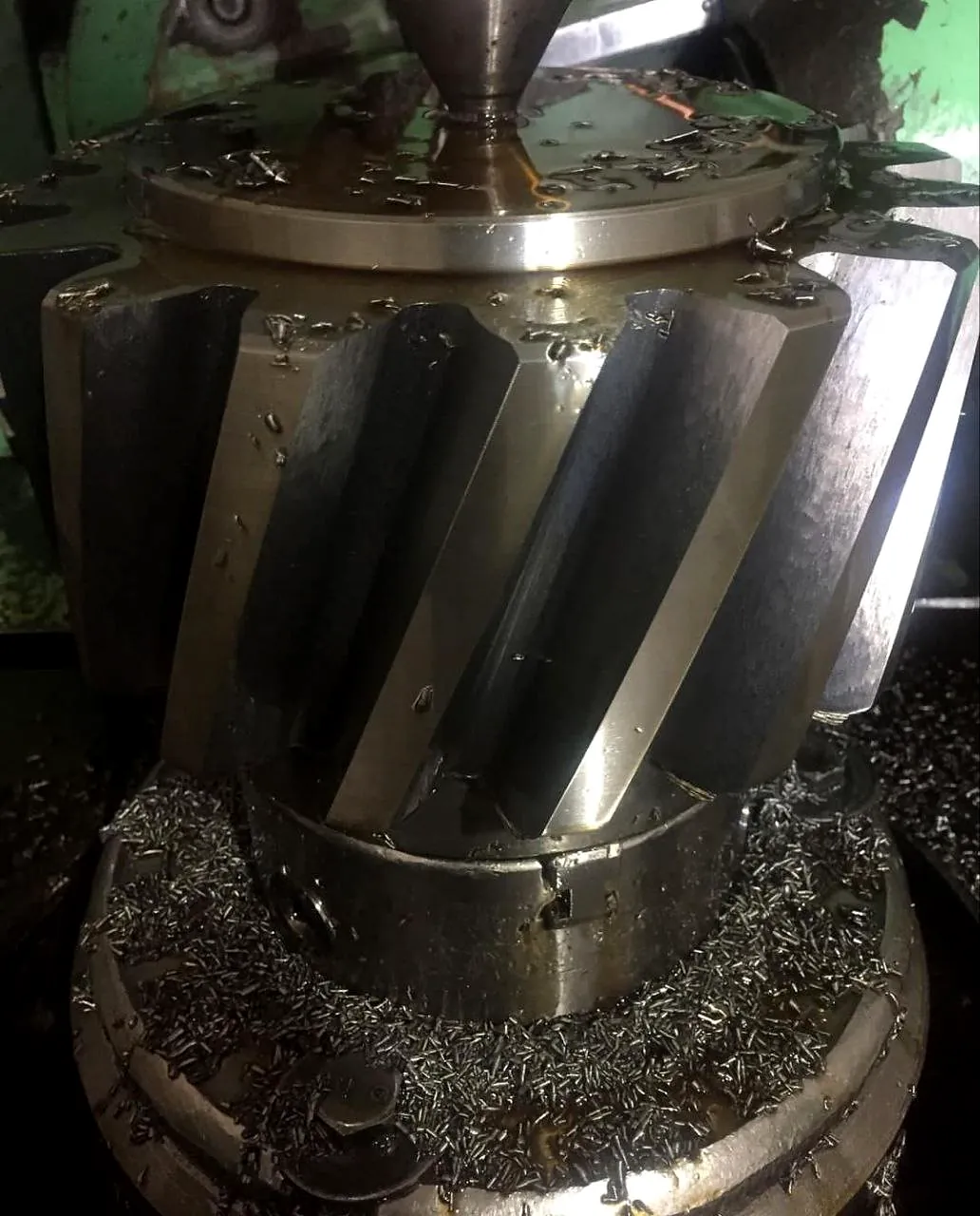

Основной метод для серийного производства. Червячная фреза вращается и постепенно врезается в заготовку, формируя зубья под нужным углом. Обеспечивает точность 7-8 степени по ГОСТ.

2. Зубодолбление

Применяется для нарезания внутренних зубьев и блочных шестерён. Долбяк совершает возвратно-поступательные движения, а заготовка вращается с определённой скоростью. Узнайте больше о зубодолбёжных работах.

3. Зубошлифование

Финишная операция для достижения высокой точности (6 степень и выше) и низкой шероховатости. Особенно важно для быстроходных и высоконагруженных передач. Подробнее — на странице зубошлифовки.

4. Термообработка

Для повышения твёрдости и износостойкости зубья подвергают закалке ТВЧ, цементации или азотированию. После термообработки часто требуется финишное шлифование для устранения поводок.

Сравнение материалов для косозубых шестерен

Как выбрать производителя косозубых шестерен

1. Оборудование. Уточните, есть ли у компании зубофрезерные станки с ЧПУ, способные нарезать зубья под углом.

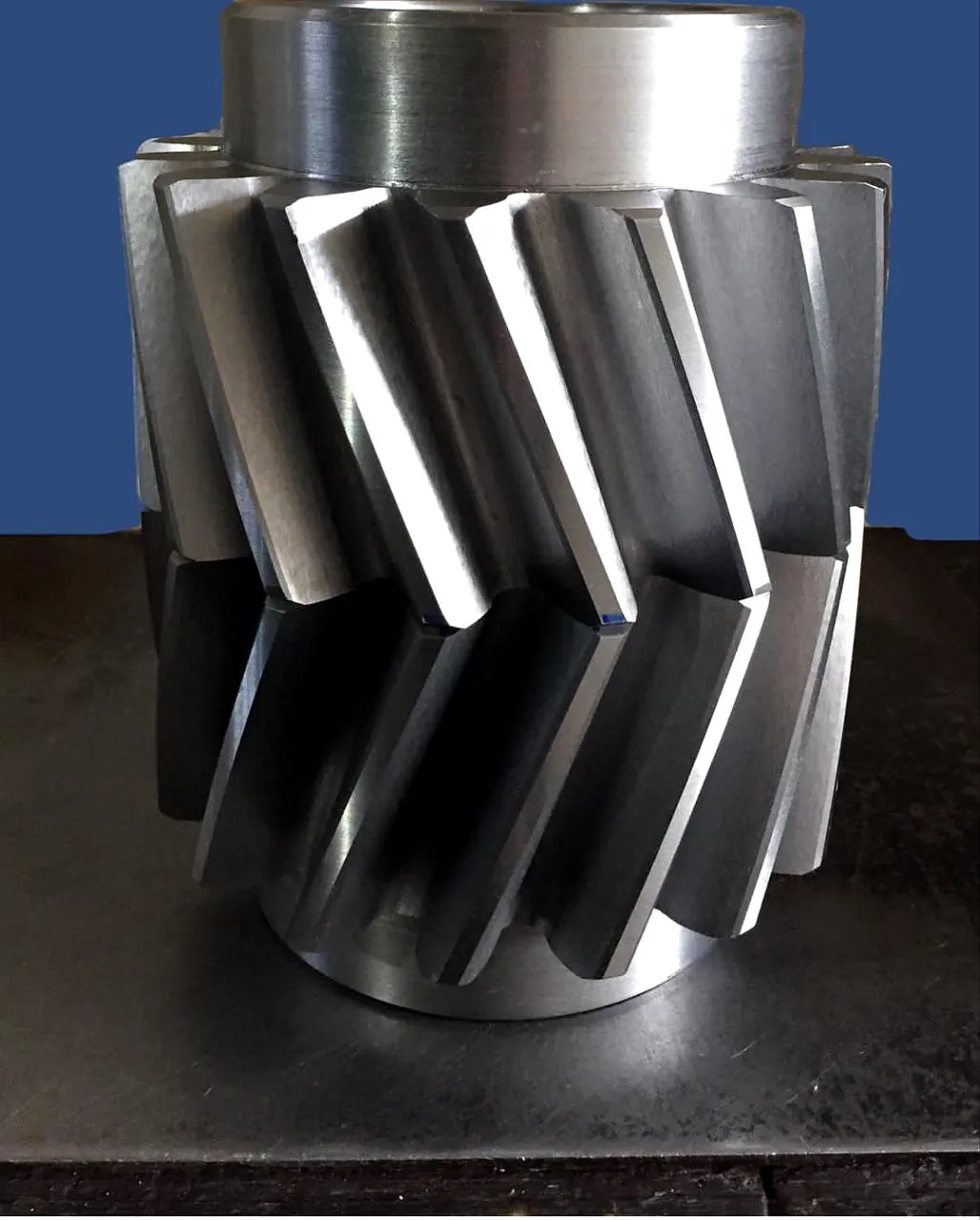

2. Опыт работы с разными материалами и модулями. Изготовление мелкомодульной шестерни и крупномодульного колеса требуют разного подхода.
3. Наличие термообработки и зубошлифования. Для ответственных деталей это обязательные этапы.
4. Работа по чертежам и образцам. Профессиональный технолог сможет восстановить геометрию изношенной детали, включая угол наклона зуба.
5. Гарантии и сроки. Надёжный производитель даёт гарантию на выполненные работы и соблюдает оговорённые сроки.

Часто задаваемые вопросы
