Электроэрозионная резка металла: что это такое и как работает
Электроэрозионная резка (проволочная эрозия) – это технология обработки токопроводящих материалов с помощью электрических разрядов. Тонкая проволока (латунная, молибденовая) и заготовка погружаются в диэлектрическую жидкость (деионизированную воду), между ними возникает импульсный разряд, который вырезает заданный контур с точностью до 0,005 мм. В отличие от лазерной или плазменной резки, эрозия не создаёт термических напряжений и не оставляет заусенцев.

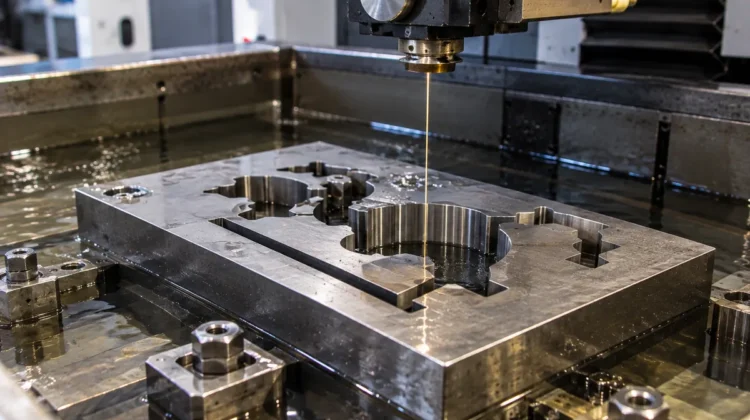

Как работает электроэрозионный станок с ЧПУ?
Процесс происходит в ванне с диэлектриком, который охлаждает зону обработки и выносит частицы металла. Станок перемещает проволоку вертикально (верхняя и нижняя головки) по траектории, заданной управляющей программой. Основные параметры:
- Толщина заготовки – до 400 мм (на мощных станках до 800 мм).
- Диаметр проволоки – 0,1–0,3 мм (чем тоньше, тем меньше радиус скругления внутренних углов).
- Точность – ±0,002–0,005 мм.
- Шероховатость – Ra 0,1–0,4 мкм (после нескольких чистовых проходов).
Такой способ позволяет вырезать любые замкнутые контуры, отверстия с квадратными или шестигранными углами, эвольвентные шлицы – то, что невозможно сделать фрезой.
Где применяется электроэрозионная резка?
- Инструментальное производство – матрицы, пуансоны, вырубные штампы, калибры.
- Авиационное и космическое машиностроение – лопатки турбин, детали из титана и жаропрочных сплавов.
- Автомобильная промышленность – шестерни КПП, шлицевые валы, элементы гидравлики.
- Медицинская техника – хирургические инструменты, имплантаты.
- Прототипирование – единичные сложные детали по чертежам.
Чем электроэрозионная резка отличается от других видов резки металла?
| Параметр | Лазерная резка | Плазменная резка | Гидроабразивная резка | Электроэрозионная резка |
|---|---|---|---|---|
| Твёрдость материала | Ограничена (отражение лазера) | Любая | Любая | Любая, вплоть до 70 HRC |
| Точность, мм | ±0,1 | ±0,5–1 | ±0,1–0,2 | ±0,005 |
| Термическое влияние | Есть (зона нагрева) | Сильное | Нет | Нет (резка не деформирует) |
| Толщина, до | 20–30 мм (металл) | до 150 мм | до 200 мм | до 400 мм |
Вывод: если нужна сверхточная геометрия и обработка уже закалённой стали – лучший метод это электроэрозионная резка.

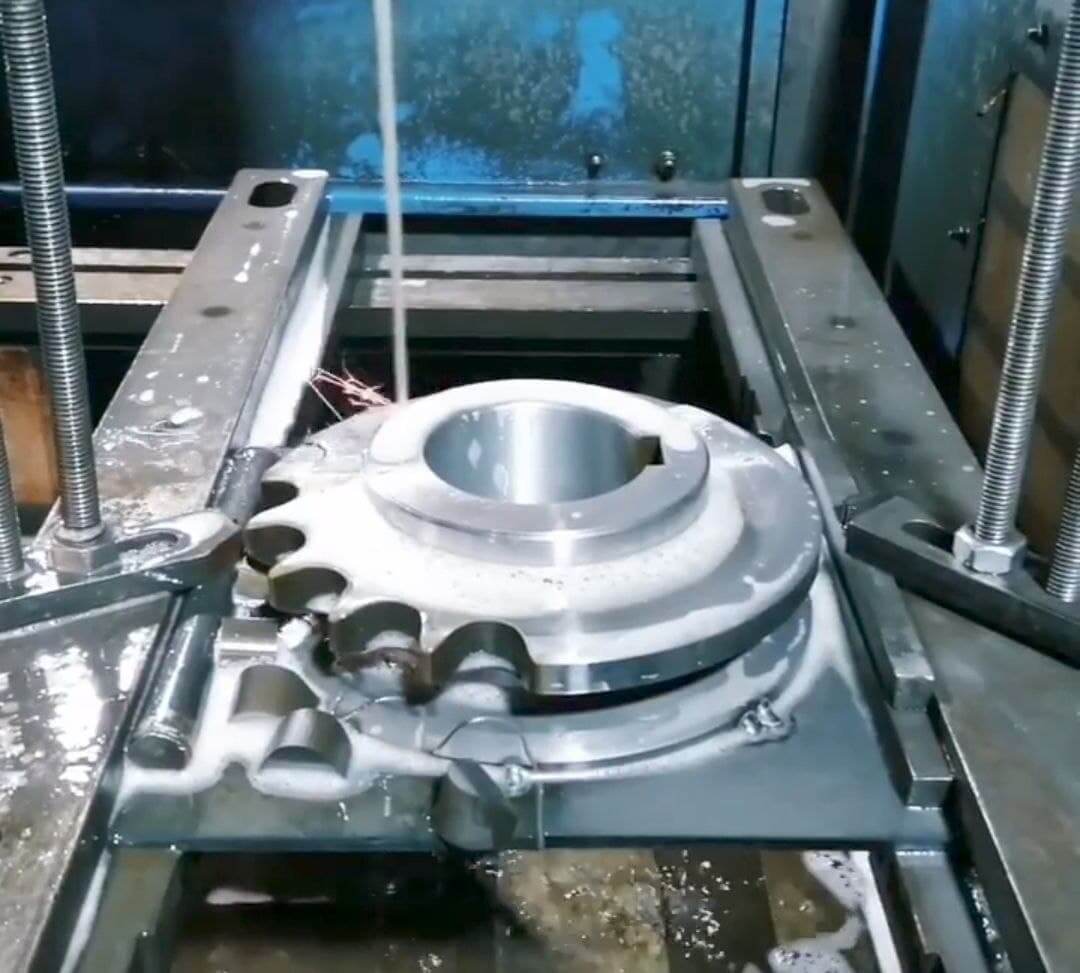

Примеры деталей, которые изготавливают проволочной эрозией
- Матрицы и пуансоны для холодной штамповки из стали Х12МФ (HRC 60).

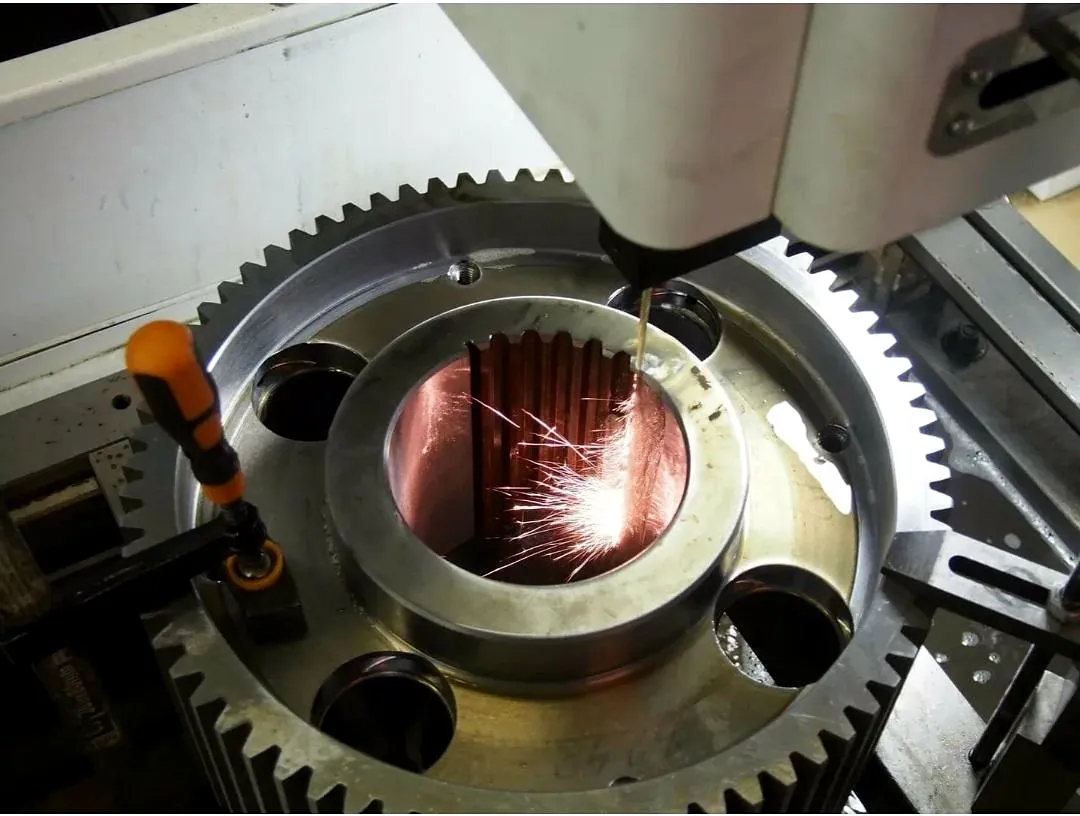

- Шестерни с внутренним зубом из закалённой стали 40Х.
- Фасонные отверстия в твёрдосплавных пластинах.
- Прецизионные калибры и шаблоны с допуском H6.
- Шлицевые валы и втулки любого профиля.
Часто задаваемые вопросы (FAQ) – что нужно знать об электроэрозионной резке
— Какую максимальную толщину металла можно резать электроэрозией?
— Какие материалы нельзя резать электроэрозией?
— Почему электроэрозионная резка не вызывает деформаций?
— Что такое диэлектрик и зачем он нужен?
— Можно ли получить острый внутренний угол эрозией?
— Чем отличается электроэрозионная резка от электроэрозионной прошивки?
Отзывы тех, кто использует электроэрозионную резку
Инженер-технолог, стаж 12 лет:
«Эрозия незаменима, когда нужно сделать сложную матрицу из калёной стали. Ни фрезеровка, ни лазер не дадут такой точности и чистоты углов.»
Владелец инструментальной мастерской:
«Раньше заказывал фрезеровку твёрдых сплавов – инструмент выходил из строя после пары деталей. Перешёл на электроэрозию – теперь качество идеальное, а износ станка минимальный.»
Студент-машиностроитель:
«Курсовой проект требовал шестерню с внутренним зубом. Преподаватель сказал, что только эрозия спасёт. Обратился к специалистам – сделали, теперь знаю, что это такое.»
Что ещё почитать по теме
- Электроэрозионная прошивка – для глухих полостей и штампов
- Электроэрозионная обработка – общие принципы
- Токарные работы – как делают заготовки перед эрозией
