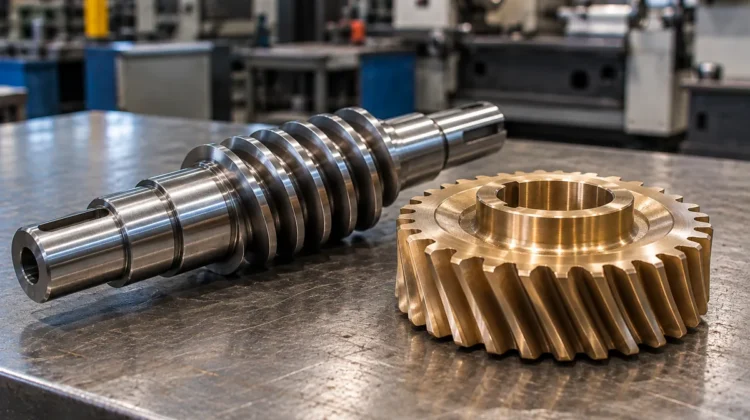

Изготовление червячных валов для редукторов
Изготовление червячных валов для редукторов: от выбора стали до финишного шлифования
Червячный вал (червяк) — это сердце червячного редуктора. В отличие от обычного вала, он не просто передает крутящий момент, но и формирует его за счет зацепления с червячным колесом. Когда этот элемент выходит из строя, покупка нового редуктора в сборе или ожидание оригинальной запчасти могут быть неоправданно дорогими и долгими. Изготовление червячного вала на заказ — это разумная альтернатива, позволяющая не только восстановить работоспособность механизма, но и часто улучшить его характеристики за счет применения современных материалов. В этой статье мы детально разберем все этапы производства червяка, чтобы вы понимали, на что обратить внимание при выборе исполнителя.
Что такое червячный вал и чем он отличается от обычного
Главное отличие червячного вала — наличие винтовой нарезки (витков) специального профиля, которые и входят в зацепление с зубьями червячного колеса. От геометрии этой нарезки (профиль ZA, ZI, ZK и др.), ее точности и качества обработки напрямую зависят КПД редуктора, плавность хода и уровень шума.
Червяк — это не просто «вал с резьбой». К нему предъявляются повышенные требования по соосности шеек под подшипники и точности витков, так как малейшее биение приведет к неравномерному износу и вибрациям. Именно поэтому его изготовление требует специализированного оборудования и высокой квалификации технолога.
Ключевые этапы изготовления червячного вала
Процесс производства червяка — это сложная технологическая цепочка, каждый этап которой критически важен для конечного результата. Рассмотрим ее подробно.
- Выбор материала: Червяки изготавливают из легированных сталей, таких как 40Х, 18ХГТ, 12ХН3А. Выбор зависит от требуемой твердости и условий эксплуатации[reference:5].
- Токарная обработка (черновая и чистовая): Из круглого проката вытачивается заготовка, формируются шейки под подшипники, упорные бурты и консольная часть для крепления полумуфты или шкива. Токарные работы — фундамент точности всей детали[reference:6].
- Нарезание витков червяка: Это самая ответственная операция. Она выполняется на токарно-винторезных или специализированных резьбофрезерных станках. Важно точно выдержать шаг, угол подъема и профиль витка.
- Термообработка (цементация и закалка): Для повышения износостойкости витки червяка подвергают цементации (насыщению углеродом) с последующей закалкой. Твердость поверхности достигает 50-55 HRC, что обеспечивает долгий срок службы[reference:7].
- Финишное шлифование и полирование: После термообработки вал неизбежно «ведет». Шлифование шеек и витков восстанавливает точную геометрию и снижает шероховатость. Полирование витков до зеркального блеска значительно снижает трение в паре с бронзовым колесом[reference:8].
Нужен червячный вал по вашим параметрам или образцу?
Компания «МеталУслуги.Ру» выполняет изготовление червячных валов в Москве. Отправьте чертеж или образец — рассчитаем стоимость за 30 минут.
Материалы для червячных валов: сравнительная таблица
| Марка стали | Термообработка | Твердость поверхности | Применение |
|---|---|---|---|
| Сталь 40Х | Улучшение + закалка ТВЧ | HRC 45-52 | Средненагруженные редукторы |
| Сталь 18ХГТ | Цементация + закалка | HRC 56-62 | Высоконагруженные передачи, ответственные узлы |
| Сталь 12ХН3А | Цементация + закалка | HRC 58-63 | Особо ответственные редукторы, работа при ударных нагрузках |
Сравнение: червячный вал и винт ШВП
Иногда червячный вал путают с ходовым винтом ШВП (шарико-винтовой передачи). Хотя внешне они могут быть похожи, их назначение и конструкция принципиально разные. Вот ключевые отличия:
| Характеристика | Червячный вал (червяк) | Винт ШВП |
|---|---|---|
| Основная функция | Передача крутящего момента между скрещивающимися осями | Преобразование вращательного движения в поступательное |
| Профиль витка | Трапецеидальный, эвольвентный, конволютный | Полукруглый (под шарики) |
| КПД | 0.5 — 0.9 (зависит от числа заходов) | 0.9 — 0.95 |
| Точность | 7-8 степень точности по ГОСТ | Высокая (классы точности С1-С10) |
Часто задаваемые вопросы
О: Для стандартных редукторов небольшой мощности иногда проще купить новый. Однако для мощных, импортных или устаревших моделей изготовление вала обходится в 3-10 раз дешевле и выполняется в 2-3 раза быстрее, чем поставка оригинальной запчасти.
О: Да, это стандартная задача. Наш технолог выполнит все необходимые замеры: диаметр, шаг, угол подъема витка, тип профиля, и создаст чертеж для изготовления.
О: Основные признаки — повышенный люфт, стук при реверсе, появление металлической стружки в масле. Визуально на витках видны задиры, выкрашивание или «заострение» профиля.
О: Да, мы выполняем полный цикл работ: токарная обработка, нарезание витков, цементация/закалка ТВЧ и финишное шлифование/полирование.
Нужен надежный червячный вал для вашего редуктора?
Отправьте фото или эскиз изношенной детали — рассчитаем стоимость и сроки в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
