Гибка металла: виды, оборудование, как заказать
Гибка металла – это процесс изменения формы листовой заготовки, профиля, трубы или прутка без нарушения целостности материала. В отличие от штамповки, гибка не требует сложной оснастки и идеальна для мелких и средних серий. Применяется в производстве корпусов, кронштейнов, каркасов, кожухов, вентиляционных каналов, мебели, строительных элементов, кузовов спецтехники. В этой статье разберём виды гибки, используемое оборудование, факторы, влияющие на качество, и как заказать гибку металла у профессионалов.
Основные виды гибки металла
- Листовая гибка – изменение угла плоской заготовки на листогибочных прессах (V-образная, U-образная, гибка зигзагом).
- Гибка труб (трубогиб) – получение изогнутых трубопроводов, рам, перил, навесов. Бывает холодная и горячая (с нагревом).
- Вальцовка (валковая гибка) – получение цилиндрических, конических обечаек, колец из листа (обечайки, кожухи, барабаны).
- Гибка профилей (уголок, швеллер, двутавр) – для изготовления рам, арок, лестничных маршей (обычно на профилегибах).
- Прутковая гибка (арматура, круг) – получение хомутов, скоб, петель.
Оборудование для гибки
- Листогибочные прессы (гидравлические, с ЧПУ). Усилие от 40 до 400 тонн, длина гиба до 4 метров.
- Трубогибы ручные и гидравлические (с дорном) – для труб малого и среднего диаметра.
- Вальцы (трёх- и четырехвалковые) – для раскатки и сворачивания листа в цилиндр.
- Эксцентриковые и кривошипные листогибы – для тонкого листа.
Параметры, влияющие на качество гибки
- Радиус гиба – должен быть не меньше минимального во избежание трещин. Для стали минимальный радиус ≈ 1×толщину (при гибке поперёк волокон).
- Угол гиба (от 0 до 180°) и точность поддержания (+/- 0,5°).
- Пружинение – угол после снятия нагрузки будет больше заданного, поэтому гибка с перегибом (компенсация).
- Состояние кромок – мелкие заусенцы, грат могут вызвать трещины.
- Материал – разные стали и сплавы имеют разную пластичность (алюминий, латунь, нержавейка, высокопрочные стали).
Минимальные радиусы гибки распространённых материалов (ориентир)
МатериалТолщина (мм)Минимальный внутренний радиус (мм)
| Сталь Ст3, 45 | 1-3 | 1-2 |
| Нержавейка 304 | 1-3 | 2-3 |
| Алюминий АД31 (отожжённый) | 1-3 | 1-2 |
| Латунь Л63 (отожжённая) | 1-3 | 1-2 |
| Титан ВТ1-0 | 1-3 | 2-4 |
Для толстых листов (более 6 мм) радиус гибки увеличивается пропорционально.

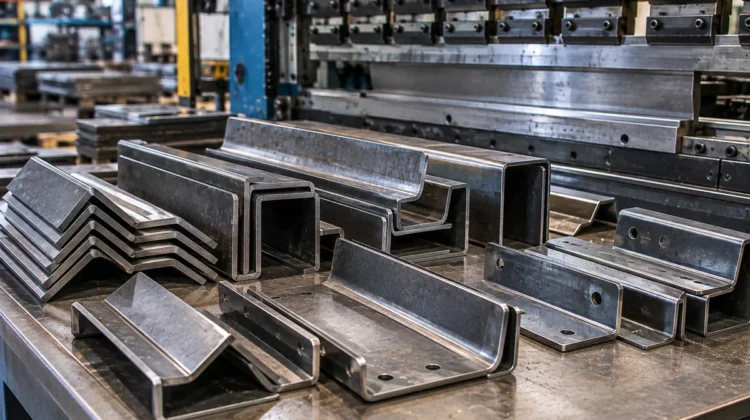

Что можно изготовить гибкой металла
- Кожухи, корпуса, панели приборов, электрошкафы.
- Кронштейны, уголки, скобы, петли.
- Трубопроводы (отопление, газ, гидравлика).
- Обечайки цилиндрических резервуаров, вентиляционных коробов.
- Детали для конвейеров, мебели, сельхозтехники.
Требуется гибка металла по вашим чертежам?Компания «МеталУслуги.Ру» выполняет гибку металла на заказ – листовая, трубогиб, вальцовка, гибка профилей. Работаем со сталью, нержавейкой, алюминием, латунью, титаном. От 1 штуки.
Часто задаваемые вопросы
В: Можно ли гнуть стальной лист толщиной 20 мм?
О: Да, на мощных гидравлических прессах (усилие от 200 тонн). Но радиус гиба будет не менее 20-30 мм.
О: Да, на мощных гидравлических прессах (усилие от 200 тонн). Но радиус гиба будет не менее 20-30 мм.
В: Что такое пружинение и как с ним бороться?
О: После гибки материал частично возвращается в исходное положение. Компенсируется перегибом на больший угол (например, надо 90°, гибнём до 92-95°).
О: После гибки материал частично возвращается в исходное положение. Компенсируется перегибом на больший угол (например, надо 90°, гибнём до 92-95°).
В: Делаете ли вы гибку труб с большим радиусом?
О: Да, на вальцах и специализированных трубогибах можно получить любой радиус, включая R=1000 мм.
О: Да, на вальцах и специализированных трубогибах можно получить любой радиус, включая R=1000 мм.
В: Выполняете ли контроль точности угла?
О: Да, с помощью угломеров и специальных шаблонов, для ЧПУ-прессов автоматическая система измерения угла.
О: Да, с помощью угломеров и специальных шаблонов, для ЧПУ-прессов автоматическая система измерения угла.
В: Срок изготовления?
О: От 1 дня (мелкие партии), от 3 дней (объёмные заказы).
О: От 1 дня (мелкие партии), от 3 дней (объёмные заказы).
Автор: технический отдел «МеталУслуги.Ру»
