Зубофрезерная обработка: технология, оборудование и возможности метода
Зубофрезерная обработка — самый распространённый и производительный метод нарезания зубьев цилиндрических колёс. На него приходится до 70% всего объёма зубонарезания в мире. Но за кажущейся простотой скрывается сложная технология, требующая точного расчёта режимов, правильного подбора фрезы и жёсткого контроля геометрии. В этой статье мы детально разберём, как работает зубофрезерный станок, какие параметры влияют на точность и почему для разных задач нужны разные фрезы.
Как работает зубофрезерный станок: метод обкатки
В основе зубофрезерования лежит принцип обкатки. Инструмент — червячная фреза — представляет собой многозаходный червяк с прорезанными стружечными канавками. В процессе работы фреза и заготовка вращаются синхронно, имитируя зацепление червяка с зубчатым колесом. За каждый оборот фрезы заготовка поворачивается на определённый угол, и режущие кромки фрезы постепенно формируют эвольвентный профиль зуба по всей ширине венца.
Ключевые преимущества метода:
- Высокая производительность: нарезание происходит непрерывно, без холостых ходов.
- Универсальность: одной фрезой можно нарезать колёса с любым числом зубьев данного модуля.
- Стабильная точность: 7-8 степень по ГОСТ 1643-81 при правильной настройке.
- Возможность нарезания косозубых колёс: путём установки фрезы под углом.
Нужна зубофрезерная обработка по вашим чертежам?
Компания «МеталУслуги.Ру» выполняет зубофрезерные работы в Москве на станках с ЧПУ. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Червячные фрезы: сердце технологии
Качество зубофрезерования на 80% зависит от правильного выбора и состояния фрезы. Вот что нужно знать о фрезах:
Классификация по точности
- Класс АА (прецизионные): для нарезания колёс 6-7 степени точности. Шлифованный профиль, минимальное биение.
- Класс А (повышенной точности): для 7-8 степени точности. Наиболее ходовой вариант.
- Класс В (нормальной точности): для 8-9 степени, предварительное нарезание под шевингование или шлифование.
- Класс С (черновые): для грубой обработки, снятия большого припуска.
Материалы фрез
- Быстрорежущая сталь (Р6М5, Р18): стандартный вариант для большинства задач.
- Твёрдосплавные фрезы (ВК8, Т15К6): для высокопроизводительной обработки и труднообрабатываемых материалов. Стойкость в 3-5 раз выше, но требуют жёстких станков и точной настройки.
- С износостойким покрытием (TiN, TiAlN, AlCrN): увеличивают стойкость на 50-200%, позволяют работать на повышенных скоростях.
Модуль и диаметр фрезы
Для каждого модуля существует оптимальный диаметр фрезы. Слишком маленькая фреза будет прогибаться, слишком большая — неоправданно дорогая. Важно также учитывать, что фреза должна перекрывать ширину зубчатого венца с запасом на вход и выход.
Режимы резания: скорость, подача и глубина
Правильный выбор режимов — баланс между производительностью и стойкостью инструмента. Основные параметры:
- Скорость резания (V, м/мин): для быстрорежущих фрез 20-40 м/мин (сталь), 40-60 м/мин (чугун), 60-100 м/мин (цветные металлы). Для твёрдосплавных — в 2-3 раза выше.
- Подача (S, мм/об заг.): 0,5-2,5 мм/об для черновой, 0,2-0,8 мм/об для чистовой обработки.
- Глубина резания: обычно нарезание выполняется за один проход, но для крупных модулей (>8 мм) применяют два прохода: черновой и чистовой.
Применение СОЖ (смазочно-охлаждающей жидкости) обязательно — она отводит тепло, смазывает зону резания и смывает стружку.

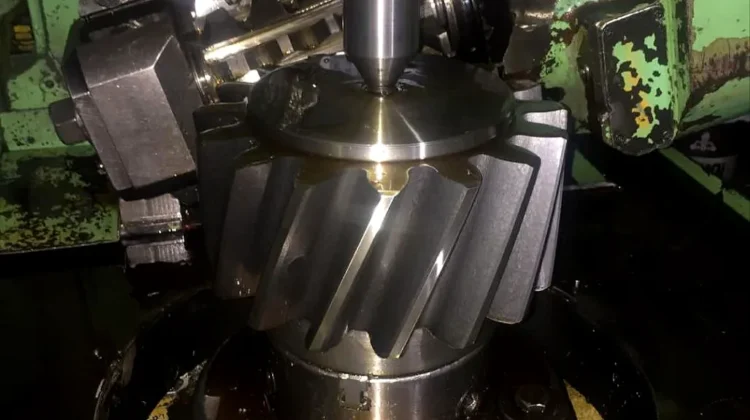

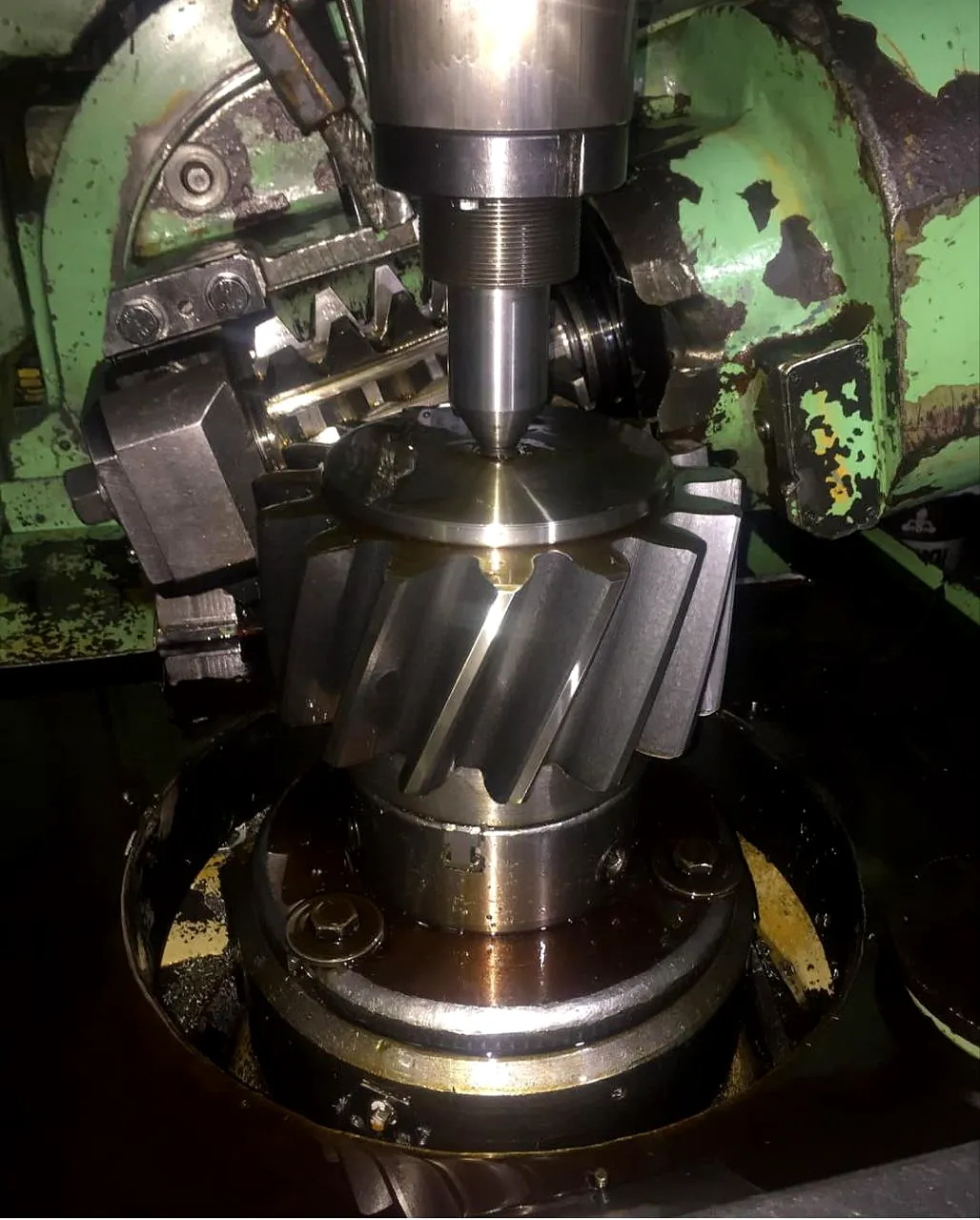

Зубофрезерование косозубых колёс
Для нарезания косозубого колеса фреза устанавливается под углом к оси заготовки. Угол установки рассчитывается как сумма или разность угла наклона зуба колеса и угла подъёма витков фрезы. Это требует более сложной настройки станка и дополнительных кинематических цепей (гитары дифференциала). Изготовление косозубых шестерен — отдельное направление нашей работы.
Оборудование для зубофрезерования
В компании «МеталУслуги.Ру» используются зубофрезерные станки с ЧПУ. Это даёт ряд преимуществ перед универсальными станками:
- Автоматическая установка режимов резания по программе.
- Электронная синхронизация вращения фрезы и заготовки (без механических гитар).
- Высокая повторяемость от детали к детали.
- Возможность нарезания колёс с модификацией профиля (фланкирование, бочкообразность).
- Диагностика износа инструмента и компенсация.
Типовой брак при зубофрезеровании и его причины
| Вид брака | Возможная причина | Способ устранения |
|---|---|---|
| Отклонение профиля зуба | Неточный профиль фрезы, биение фрезы | Замена или переточка фрезы |
| Отклонение шага | Неточность делительной цепи станка | Настройка кинематики, проверка ЧПУ |
| Радиальное биение венца | Биение заготовки, несоосность | Проверка оправки и зажима |
| Повышенная шероховатость | Тупая фреза, неправильная подача | Замена фрезы, корректировка режимов |
| Подрез ножки зуба | Неправильный диаметр фрезы или установка | Корректировка настройки |
Часто задаваемые вопросы
О: Зубофрезерование — более производительный метод для наружных зубьев. Зубодолбление незаменимо для внутренних зубьев, блочных шестерён и колёс с ограниченным вылетом.
О: От 0,5 мм (мелкомодульные) до 20 мм (крупномодульные).
О: Да, привозите заготовку с токарной обработкой — мы нарежем зубчатый венец.
О: Стандартно 7-8 степень по ГОСТ. С последующим зубошлифованием — 6 степень.
О: Да, закалка ТВЧ, цементация, улучшение. Термообработка металла.
О: Зависит от модуля и ширины венца. В среднем от 10 минут до 2 часов машинного времени.
