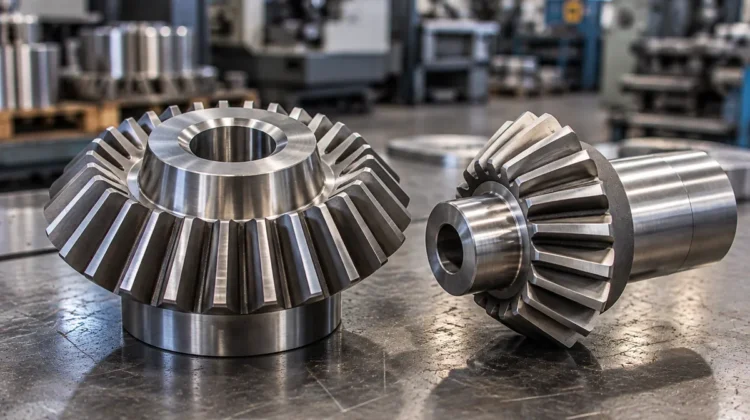

Конические шестерни: виды, особенности и где заказать в Москве
Конические шестерни — ключевой элемент механических передач, позволяющий передавать вращение между пересекающимися осями. Они широко применяются в автомобильных дифференциалах, угловых редукторах, станках, сельхозтехнике и многих других механизмах. В этой статье мы подробно разберём, какие бывают конические шестерни, чем они отличаются от цилиндрических, как их изготавливают и на что обратить внимание при выборе исполнителя в Москве.
Что такое коническая шестерня и зачем она нужна
В отличие от цилиндрических, у которых зубья расположены на цилиндрической поверхности, у конических шестерен зубья нарезаны на конической поверхности. Это позволяет соединять валы, оси которых пересекаются под углом (чаще всего 90°). Благодаря такой геометрии крутящий момент передаётся с изменением направления вращения.
Основные преимущества конических передач:
- Компактность — позволяют менять направление вращения в ограниченном пространстве.
- Высокий КПД — до 98% при правильном проектировании и смазке.
- Плавность хода — особенно у передач с круговым зубом.
- Большой диапазон передаточных чисел — от 1:1 до 1:6 в одной ступени.
Нужна коническая шестерня с индивидуальными параметрами?
Компания «МеталУслуги.Ру» выполняет изготовление конических шестерен в Москве любой сложности. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Виды конических шестерен: сравнительная таблица
| Тип шестерни | Форма зуба | Особенности | Применение |
|---|---|---|---|
| Прямозубые | Прямые, сходящиеся к вершине конуса | Просты в изготовлении, невысокая стоимость. Шумные, не для высоких скоростей. | Тихоходные редукторы, ручные приводы, сельхозтехника. |
| Косозубые | Наклонные под углом к образующей | Плавнее и тише прямозубых, выше нагрузочная способность. | Промышленные редукторы, станки. |

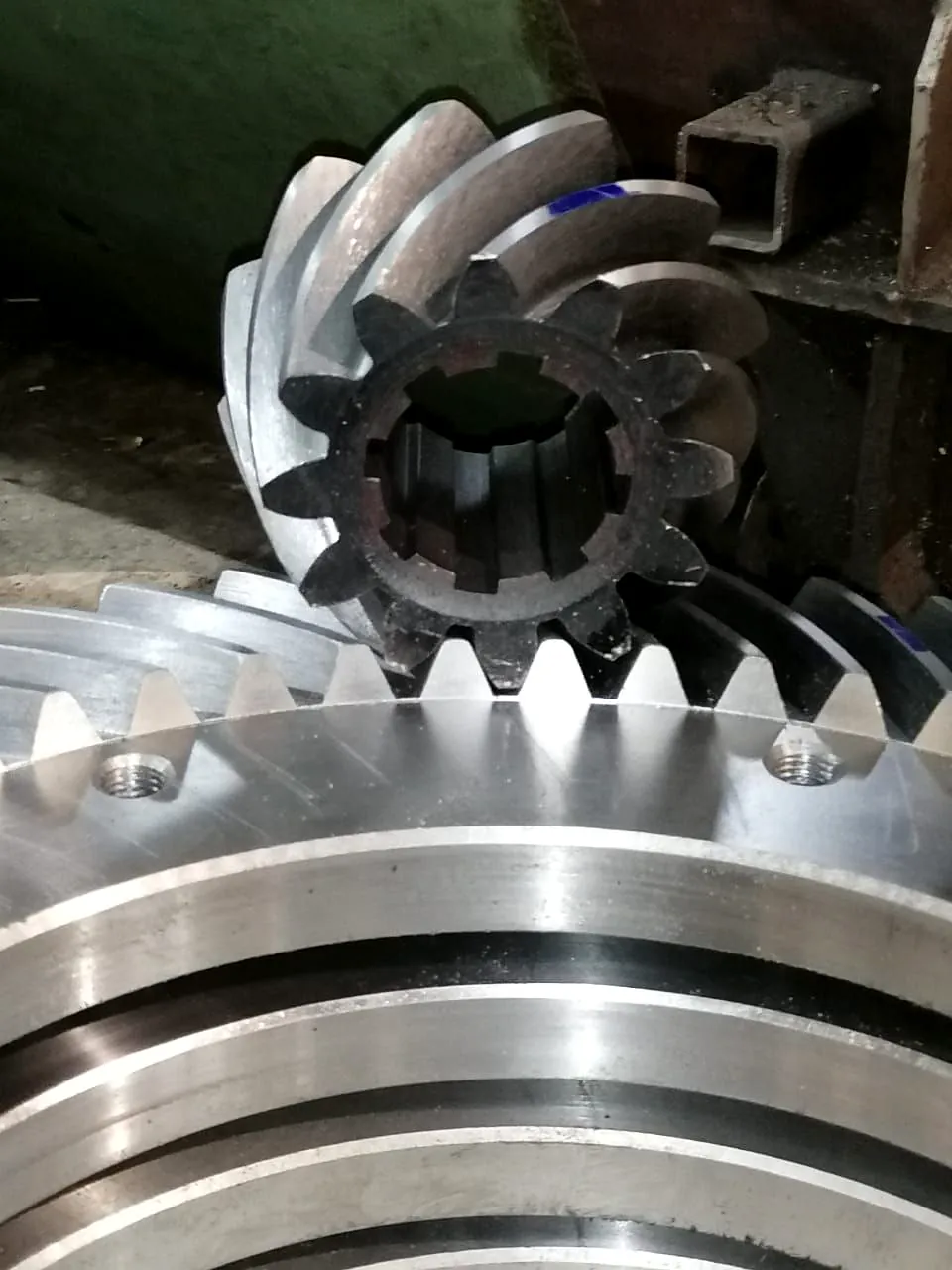

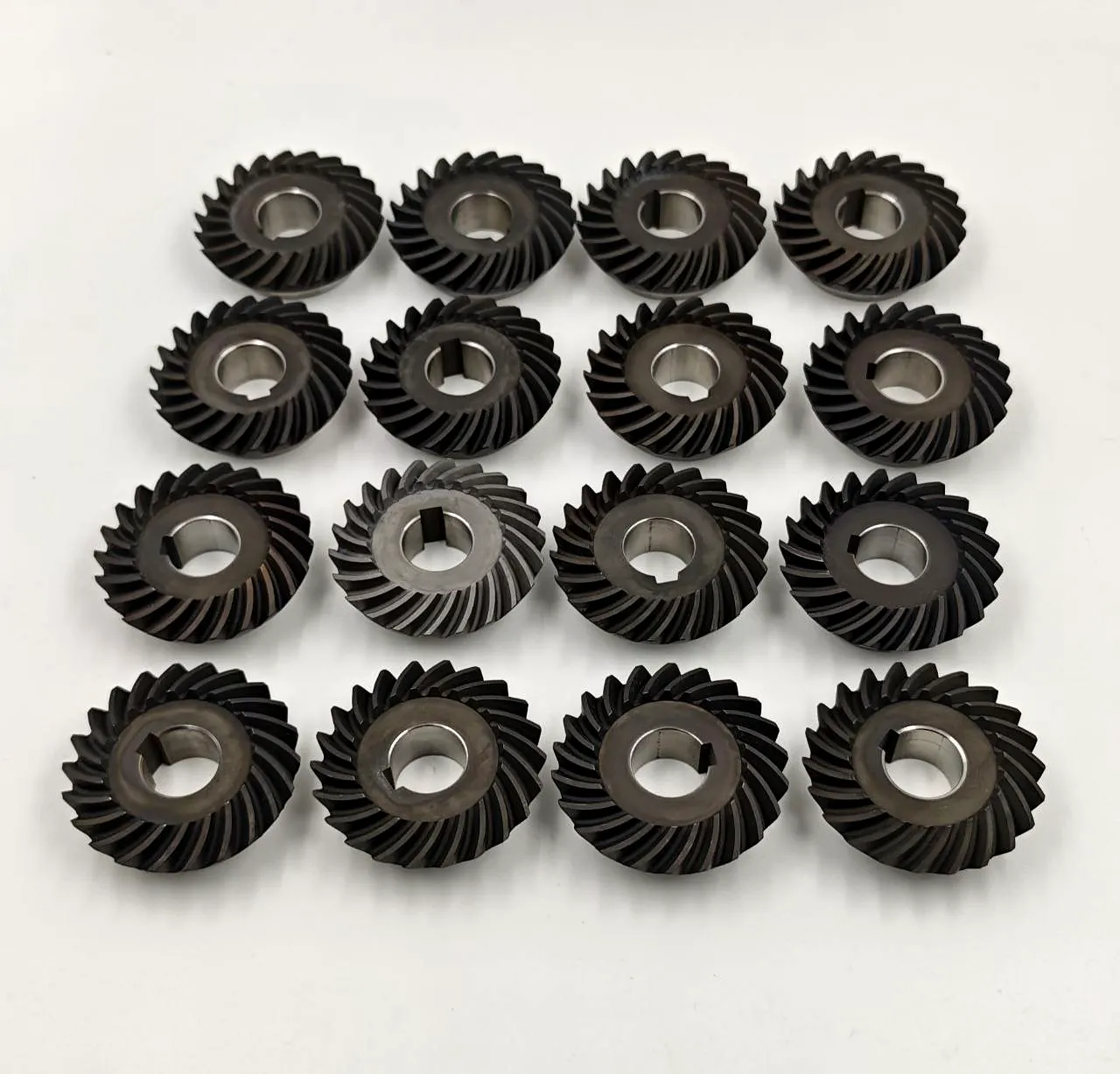

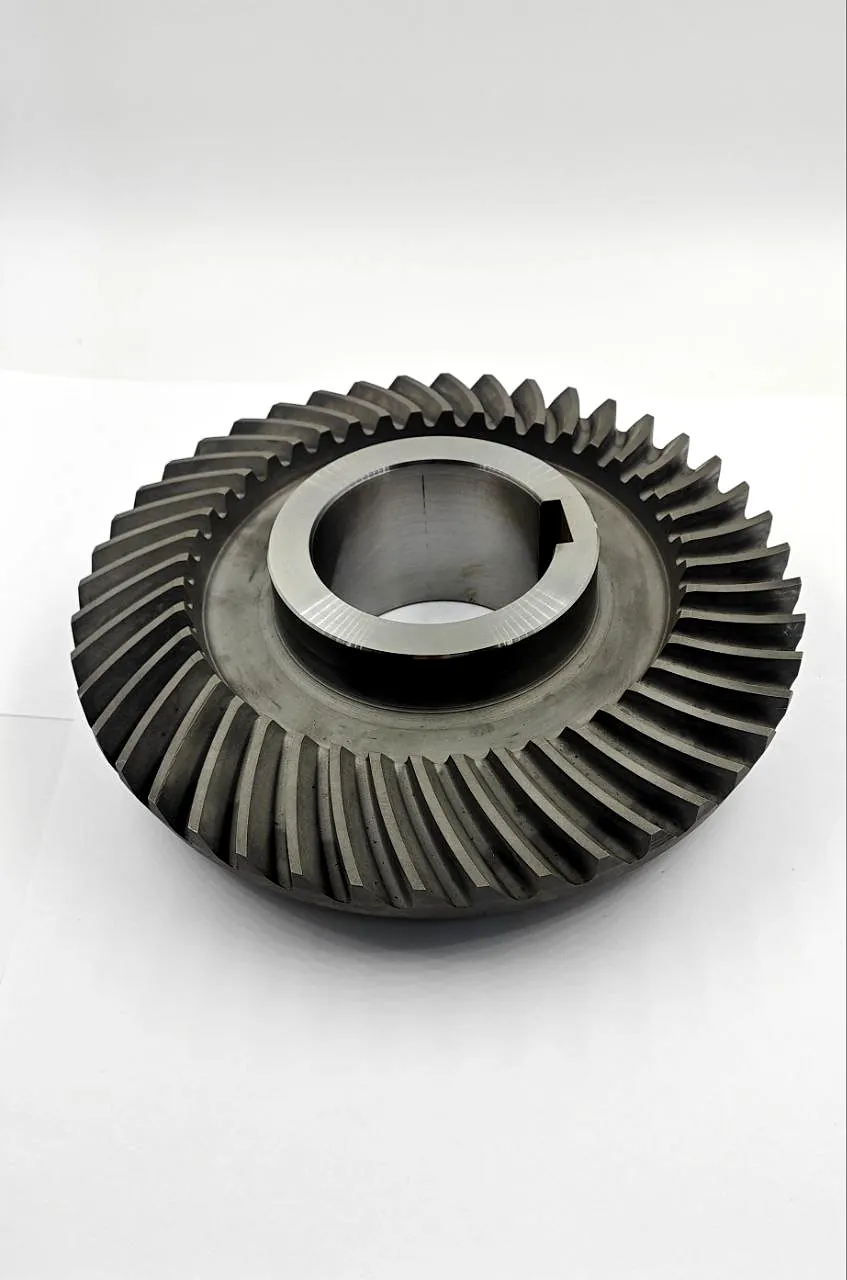

| С круговым зубом | Дугообразные, по окружности | Максимальная плавность, низкий шум, высочайшая нагрузочная способность. | Автомобильные дифференциалы (главные пары), авиация, точные станки. |
| Гипоидные | Спиральные, оси валов скрещиваются | Позволяют опустить ось ведущей шестерни, повышая устойчивость автомобиля. | Задние мосты автомобилей, тяжёлая техника. |
Более подробно о каждом типе вы можете прочитать в наших специализированных статьях: изготовление конических зубчатых колес и изготовление конических шестерен с круговым зубом.
Материалы для изготовления конических шестерен
Выбор материала напрямую влияет на прочность, износостойкость и стоимость детали. Наиболее популярные варианты:
- Сталь 45, 40Х: оптимальны для средненагруженных передач. Термообработка (закалка ТВЧ) повышает твёрдость до HRC 45-50.
- Легированные стали 20Х, 18ХГТ: применяются в ответственных высоконагруженных узлах. После цементации и закалки твёрдость достигает HRC 58-62, что обеспечивает высокую износостойкость.
- Нержавеющие стали AISI 304, 316: незаменимы в пищевом, химическом и медицинском оборудовании благодаря коррозионной стойкости.
- Чугун: хорошо гасит вибрации, используется для крупногабаритных тихоходных колёс.
- Бронза: применяется для червячных и гипоидных пар, снижает трение и предотвращает задиры.
Технологии изготовления конических шестерен
1. Зубострогание (для прямозубых)
Классический метод, при котором резец совершает возвратно-поступательные движения, постепенно формируя профиль зуба. Используется для единичного и ремонтного производства.
2. Зубофрезерование
Высокопроизводительный метод с использованием червячной фрезы. Подходит для прямозубых и косозубых колёс в серийном производстве.
3. Нарезание кругового зуба
Самый сложный и точный метод. Выполняется на специальных зуборезных станках методом обкатки. Обеспечивает высокую точность и плавность зацепления. Узнайте больше на странице зуборезных работ.
4. Зубошлифование
Финишная операция после термообработки. Позволяет достичь 5-6 степени точности, устраняет поводки и снижает шероховатость. Подробнее — зубошлифовка.
Как выбрать надёжного производителя в Москве
- Оборудование: убедитесь, что у компании есть специализированные станки для нарезания конических колёс, особенно если нужен круговой зуб.
- Опыт и портфолио: поинтересуйтесь, выполнял ли исполнитель аналогичные заказы. Хорошим знаком будет наличие отзывов и фотографий работ.
- Техническая поддержка: профессиональный технолог поможет с расчётом геометрии, подбором материала и термообработки.
- Полный цикл: выгодно, когда компания может выполнить всё «под ключ» — от заготовки до финишной обработки.
- Гарантии: надёжный производитель предоставляет гарантию на свои изделия.
Часто задаваемые вопросы
О: Теоретически да, но практически требует полного пересчёта геометрии редуктора, изменения межосевого расстояния и посадочных мест. Это сложная инженерная задача.
О: Да, наш конструкторский отдел выполнит 3D-сканирование или ручные замеры изношенной детали и восстановит полную геометрию.
О: У конической оси валов пересекаются, у гипоидной — скрещиваются (не пересекаются). Гипоидная передача позволяет сместить ось ведущей шестерни, что часто используется в автомобилях для понижения карданного вала.
О: Стандартно — 7-8 степень точности по ГОСТ. С применением зубошлифования достигаем 6 степени.
