Изготовление главных пар редукторов
Изготовление главных пар редукторов: конические и гипоидные передачи на заказ
Главная пара редуктора — это самый нагруженный и дорогостоящий узел в трансмиссии автомобиля, спецтехники или промышленного оборудования. Она состоит из ведущей и ведомой конических (или гипоидных) шестерён и отвечает за передачу крутящего момента с изменением направления и увеличением крутящего момента. Когда главная пара выходит из строя (износ, выкрашивание зубьев, гул), замена редуктора в сборе или поиск оригинальной запчасти могут стоить целое состояние. Изготовление главной пары на заказ — это экономичная альтернатива, позволяющая восстановить работоспособность узла, а часто и улучшить его характеристики. В этой статье разберём, как устроена главная пара, какие бывают типы и как организован процесс её производства.
Что такое главная пара и зачем она нужна
Главная пара — это зубчатая передача, которая выполняет три ключевые функции в редукторе ведущего моста или промышленном редукторе:
- Редуцирование: снижение оборотов и увеличение крутящего момента, поступающего от двигателя или электромотора.
- Изменение направления вращения: передача крутящего момента под углом (обычно 90°).
- Распределение момента: в дифференциале — на две полуоси.
Основной параметр главной пары — передаточное число (отношение числа зубьев ведомой шестерни к числу зубьев ведущей). От него зависят динамика разгона, максимальная скорость и тяговые характеристики.
Типы главных пар: конические и гипоидные
В зависимости от конструкции и расположения осей различают два основных типа главных пар:
| Тип | Расположение осей | Форма зуба | Особенности |
|---|---|---|---|

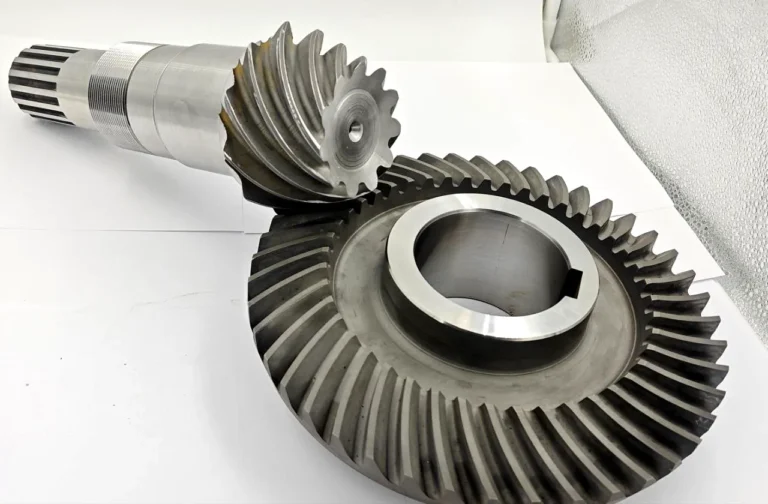

| Коническая пара с круговым зубом | Оси пересекаются | Дугообразный (спиральный) | Плавное зацепление, высокая нагрузочная способность, низкий шум. Основной тип для легковых авто и лёгких грузовиков. |
| Гипоидная пара | Оси скрещиваются (смещены) | Спиральный | Ось ведущей шестерни смещена вниз, что позволяет опустить карданный вал и снизить центр тяжести. Применяется в заднеприводных авто, внедорожниках, тяжёлой технике. |
Нужна главная пара по вашим параметрам или образцу?
Компания «МеталУслуги.Ру» выполняет изготовление главных пар редукторов в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Технология изготовления главной пары: от заготовки до притирки
Производство качественной главной пары — это сложный многоступенчатый процесс, требующий специализированного оборудования и высокой квалификации.

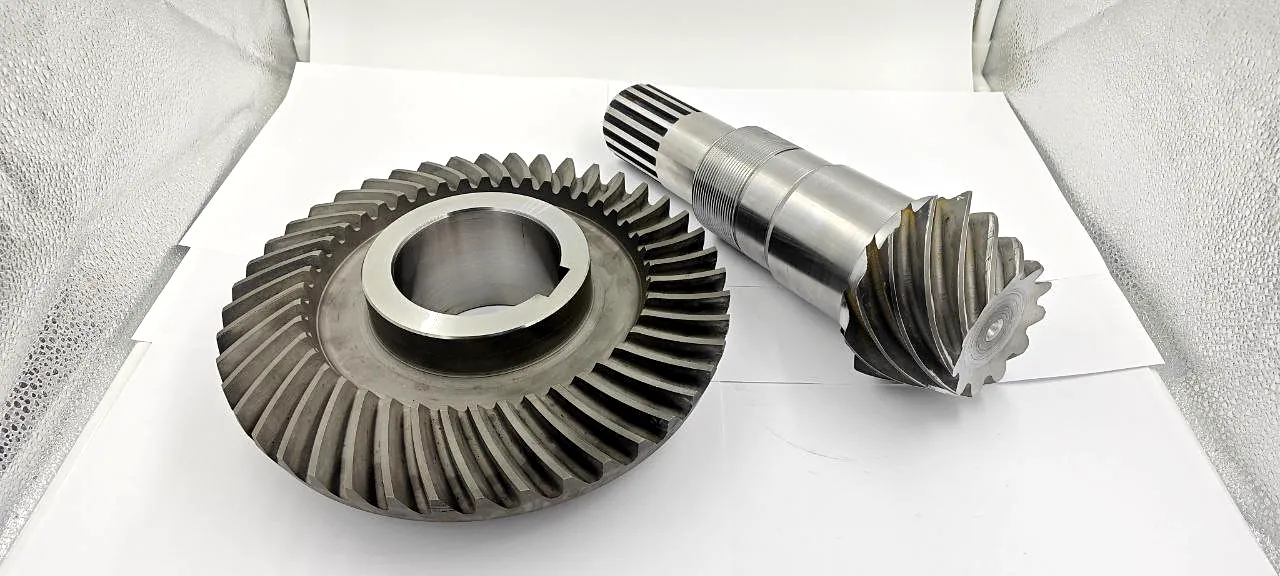

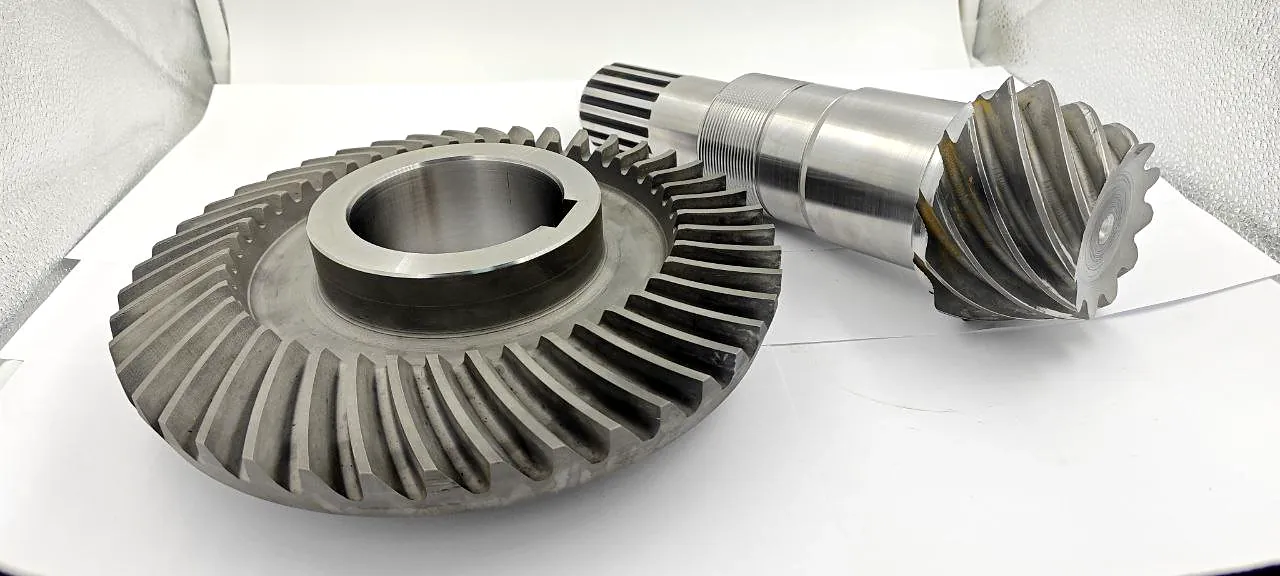

1. Изготовление ведущей и ведомой шестерён
- Токарная обработка: заготовки (поковки) протачиваются для формирования базовых поверхностей. Токарные работы — первый этап.
- Нарезание кругового зуба: выполняется на специальных зуборезных станках методом обкатки. Используются зуборезные головки с резцами, которые формируют спиральный профиль зуба. Изготовление конических шестерен с круговым зубом — наша специализация.
- Термообработка: цементация (насыщение углеродом) и последующая закалка до твёрдости HRC 58-62. Это обеспечивает высокую износостойкость и прочность зуба. Термообработка металла — ключевой этап.
- Зубошлифование: после закалки детали «ведёт». Шлифование восстанавливает точную геометрию зуба (5-6 степень точности) и снижает шероховатость. Зубошлифовка критически важна для бесшумной работы.
2. Сборка и контроль главной пары
- Притирка (приработка): ведущая и ведомая шестерни совместно притираются на специальном станке с абразивной пастой. Это позволяет добиться идеального пятна контакта и снизить шум.
- Контроль пятна контакта: на зубья ведомой шестерни наносится краска, и пара прокручивается. По отпечатку оценивается правильность зацепления. Пятно должно занимать не менее 60-70% длины и высоты зуба.
- Проверка на шум: пара испытывается на специальном стенде, имитирующем работу в редукторе.
Материалы для главных пар
| Элемент | Материал | Термообработка | Твёрдость |
|---|---|---|---|
| Ведущая и ведомая шестерни | Сталь 18ХГТ, 20ХН3А, 12ХН3А | Цементация + закалка | HRC 58-62 |
| Особо нагруженные пары | Сталь 20Х2Н4А, 18Х2Н4МА | Цементация + закалка + обработка холодом | HRC 60-64 |
Признаки износа главной пары
- Гул (вой) при движении: особенно заметен при ускорении или торможении двигателем. Тональность меняется в зависимости от скорости.
- Стук или щелчки при трогании с места или переключении передач: указывает на увеличенный люфт в зацеплении.
- Вибрация на высокой скорости.
- Течь масла через сальник ведущей шестерни (часто вызвана люфтом подшипников из-за износа пары).
- Металлическая стружка в масле редуктора.
Часто задаваемые вопросы
О: Для редких, импортных или устаревших моделей изготовление пары обходится в 2-4 раза дешевле и выполняется в 2-3 раза быстрее, чем поставка оригинальной запчасти или нового редуктора.
О: Да, привозите ведущую и ведомую шестерни — наш технолог выполнит замеры (модуль, число зубьев, угол спирали, гипоидное смещение) и изготовит точную копию.
О: У конической пары оси пересекаются, у гипоидной — скрещиваются (ось ведущей шестерни смещена вниз). Гипоидная передача тише, прочнее и позволяет снизить центр тяжести автомобиля.
О: Да, полный цикл: цементация, закалка, финишное зубошлифование и притирка пары.
О: После зубошлифования обеспечивается 5-6 степень точности по ГОСТ, что соответствует требованиям для высокоскоростных передач.
Нужна надёжная главная пара для вашего редуктора?
Отправьте фото или эскиз изношенной детали — рассчитаем стоимость и сроки в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
