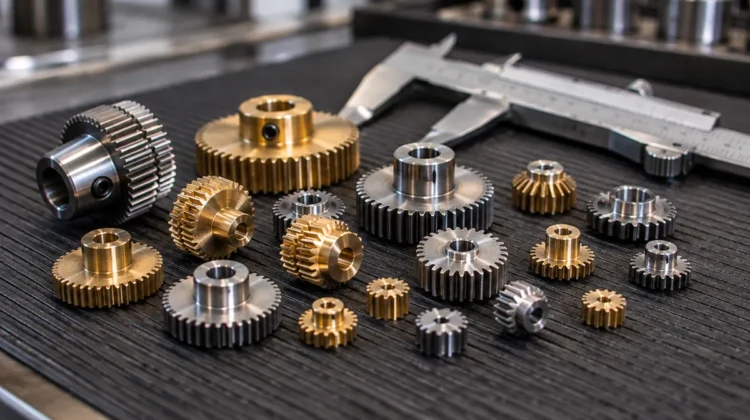

Изготовление мелкомодульных зубчатых колес

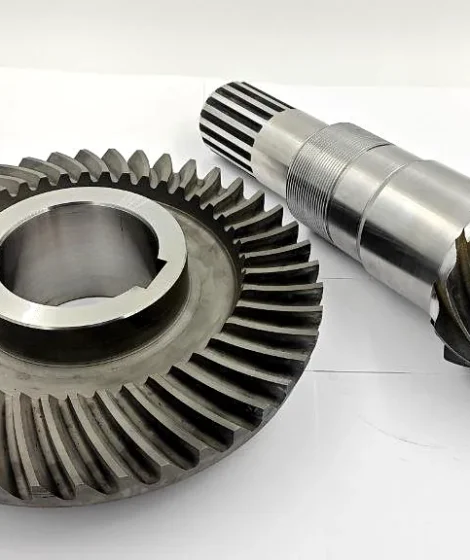

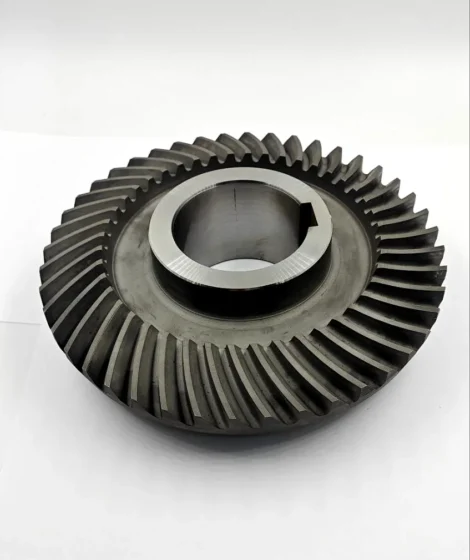

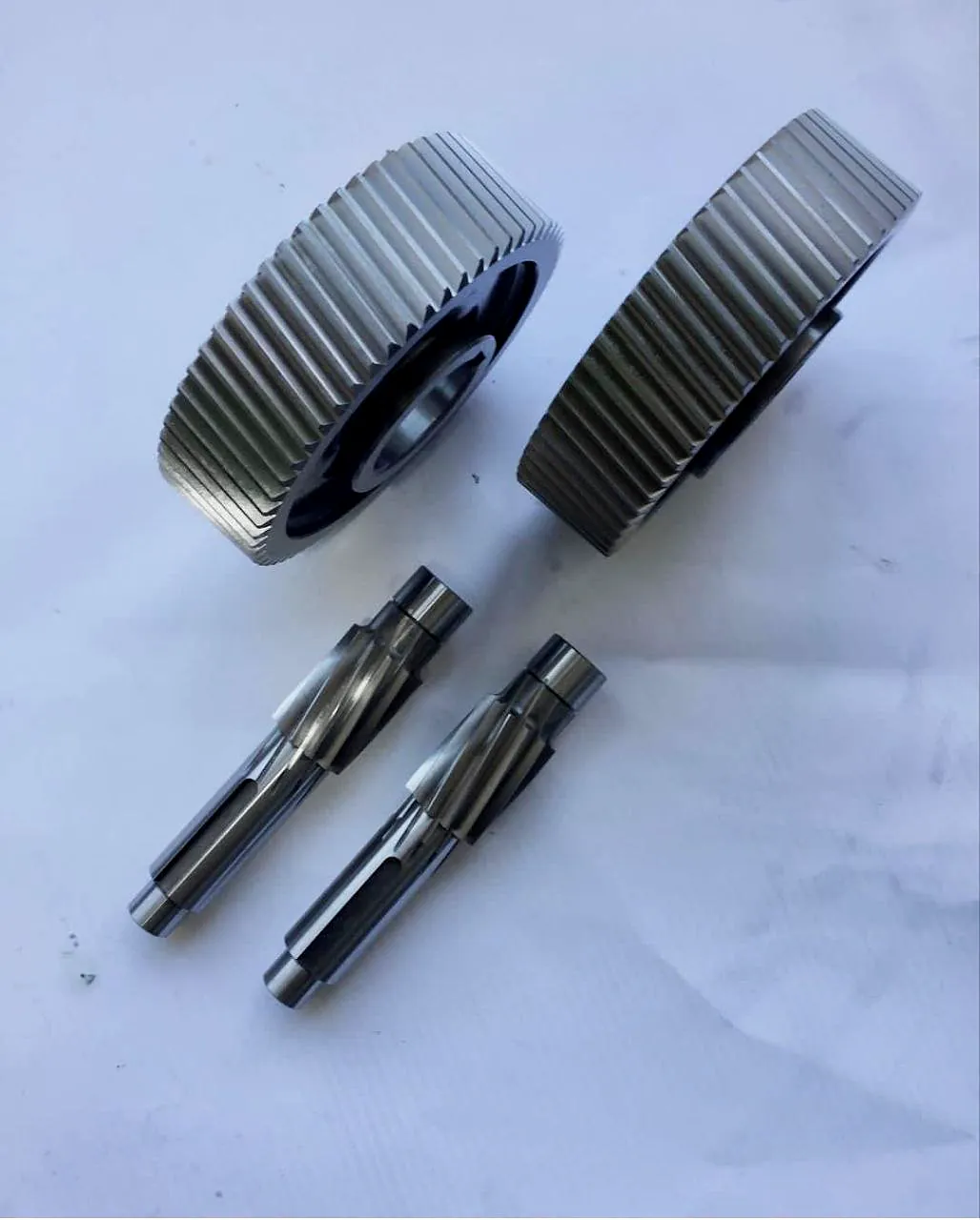

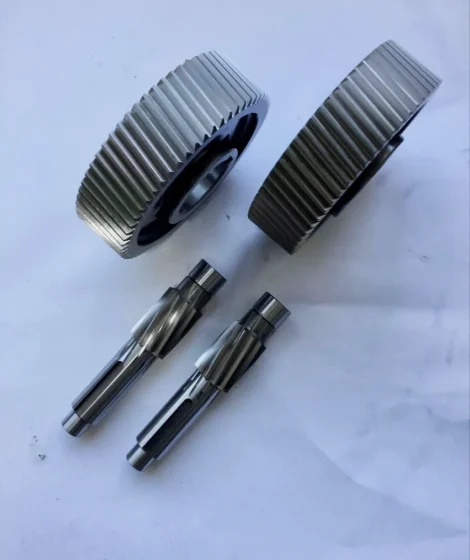

Мелкомодульные зубчатые колеса: особенности, применение и изготовление на заказ
В точном приборостроении, авиамоделизме, медицинской технике и робототехнике используются зубчатые передачи, размеры которых измеряются миллиметрами. Речь идёт о мелкомодульных зубчатых колесах — деталях с модулем зуба менее 1 мм. Их изготовление требует особого оборудования, высокой квалификации и тщательного контроля. В этой статье разберём, что такое мелкомодульные шестерни, где они применяются и как организован процесс их производства.
Что такое модуль зуба и какие значения считаются мелкими

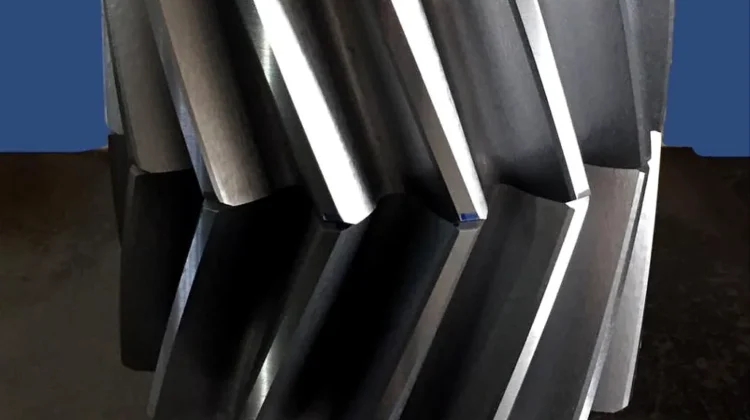

Модуль (m) — основной параметр зубчатого колеса, определяющий его геометрические размеры. Он равен отношению шага зубьев к числу π. Для силовых передач обычно используются модули от 1,5 до 10 мм и выше. Мелкомодульными называют зубчатые колёса с модулем от 0,15 до 1,0 мм. Иногда к этой категории относят и модули до 1,25 мм.
Чем меньше модуль, тем сложнее обеспечить точность профиля и качество поверхности. Отклонение даже на 0,01 мм может привести к заклиниванию или повышенному износу.
Где применяются мелкомодульные зубчатые передачи
- Приборостроение: редукторы датчиков, счётчики, потенциометры, часовые механизмы.
- Медицинская техника: хирургические инструменты, насосы для дозирования лекарств, диагностическое оборудование.
- Робототехника и авиамоделизм: сервоприводы, редукторы для точного позиционирования.
- Оргтехника: принтеры, сканеры, копировальные аппараты.
- Автомобильная электроника: приводы заслонок, регуляторы положения зеркал и сидений.

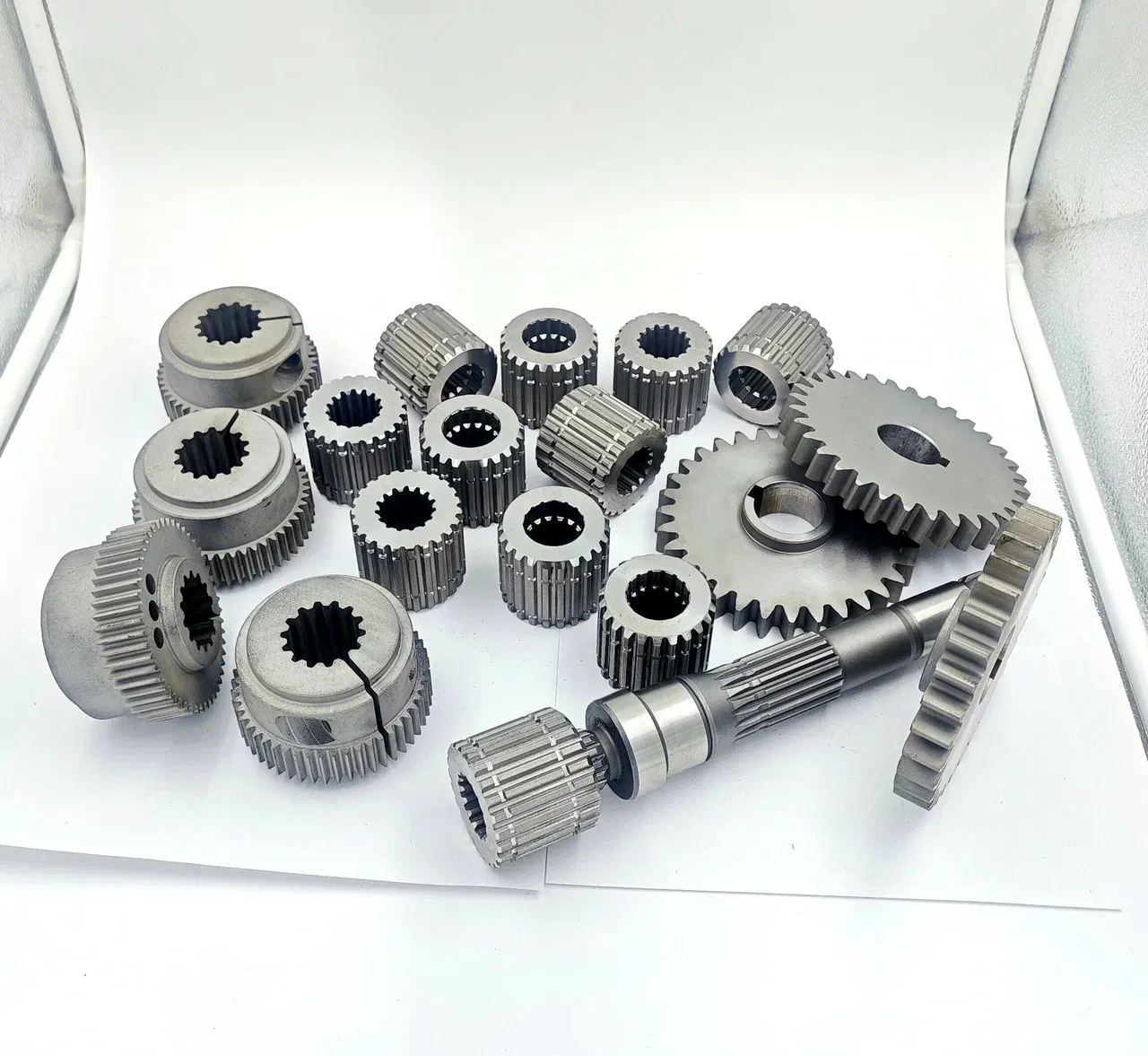

Нужны мелкомодульные шестерни по вашим чертежам?
Компания «МеталУслуги.Ру» выполняет изготовление мелкомодульных зубчатых колес в Москве с модулем от 0,5 мм. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Технологии изготовления мелкомодульных колес
1. Зубофрезерование червячной фрезой
Наиболее распространённый метод для модулей от 0,5 мм. Используются специальные мелкомодульные червячные фрезы с высокой точностью профиля. Обеспечивает хорошую производительность для серийного производства.
2. Зубодолбление
Применяется для нарезания внутренних зубьев, блочных шестерён и колёс с ограниченным вылетом. Для мелких модулей используются долбяки повышенной точности.
3. Электроэрозионная обработка (проволочная вырезка)
Для особо точных деталей или единичных образцов. Позволяет получить сложный профиль без изготовления дорогостоящего инструмента. Узнайте больше в разделе электроэрозионной обработки.
4. Накатывание зубьев
Высокопроизводительный метод для серийного производства. Обеспечивает высокую прочность зуба благодаря упрочнению поверхностного слоя.
Материалы для мелкомодульных шестерен
| Материал | Особенности | Применение |
|---|---|---|
| Латунь ЛС59-1 | Отличная обрабатываемость, антифрикционные свойства, коррозионная стойкость. | Приборы, часовые механизмы, точная механика. |
| Бронза БрАЖ9-4, БрОФ10-1 | Высокая износостойкость, низкий коэффициент трения. | Червячные колёса, ответственные пары. |
| Сталь 45, 40Х | Высокая прочность после термообработки. | Нагруженные передачи в приводах. |
| Нержавеющая сталь AISI 303, 304 | Коррозионная стойкость, возможность автоклавирования. | Медицинское и пищевое оборудование. |
| Алюминий Д16Т | Лёгкость, низкая инерционность. | Авиамоделизм, робототехника. |
| Пластики (капролон, ПА, ПOM) | Бесшумность, работа без смазки, низкая стоимость. | Оргтехника, игрушки, малонагруженные узлы. |
Особенности конструирования мелкомодульных передач
При проектировании передач с малым модулем важно учитывать:
- Повышенные требования к точности монтажа: даже небольшой перекос осей приводит к концентрации нагрузки на краях зубьев.
- Боковой зазор: должен быть минимальным, но достаточным для компенсации температурных расширений и смазки.
- Шероховатость поверхности: влияет на КПД и шумность. Для мелких модулей часто требуется полировка профиля.
Как выбрать исполнителя для изготовления мелкомодульных колес
- Оборудование: уточните, есть ли у компании зубофрезерные станки, способные работать с модулем от 0,5 мм.
- Опыт работы с цветными металлами: латунь и бронза требуют особых режимов резания.

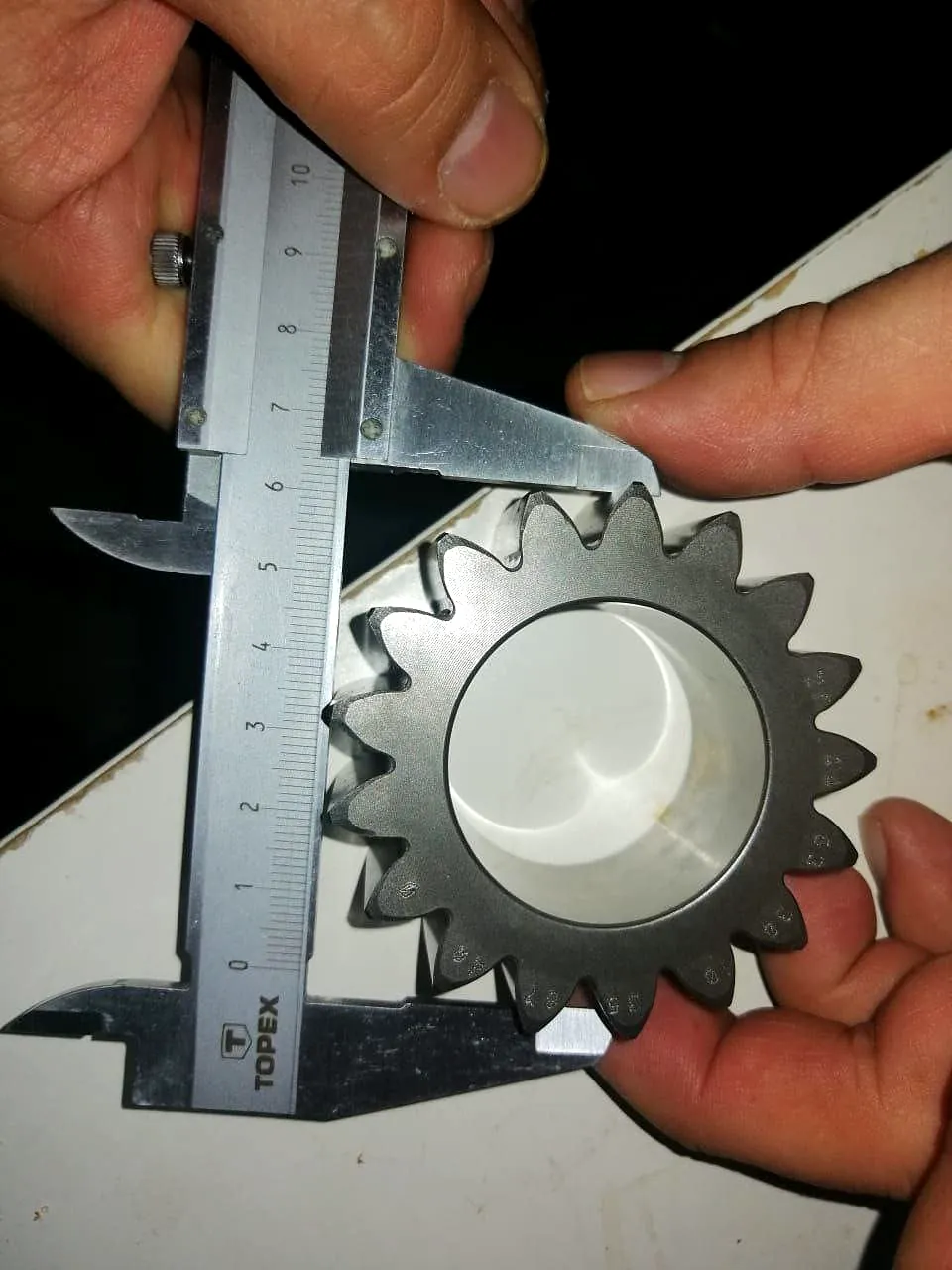

- Контроль качества: наличие инструментального микроскопа или проектора для измерения профиля зуба.
- Минимальная партия: многие производства не берутся за единичные заказы мелкомодульных деталей. Мы работаем от 1 штуки.
Часто задаваемые вопросы
О: На нашем оборудовании мы стабильно изготавливаем зубчатые колёса с модулем от 0,5 мм. Модули 0,3-0,4 мм возможны по согласованию с технологом.
О: Да, мы работаем с капролоном, полиамидом, полиацеталем (POM) и другими пластиками. Подробнее — изготовление пластиковых шестерен.
О: Да, наш конструкторский отдел выполнит замеры на инструментальном микроскопе и восстановит геометрию.
О: Для мелкомодульных колёс обеспечиваем 7-8 степень точности по ГОСТ, что соответствует боковому зазору и радиальному биению в пределах 0,01-0,02 мм.
Готовы обсудить ваш проект?
Отправьте чертёж или техническое задание, и наш технолог подготовит точное коммерческое предложение в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
