Зубодолбежная обработка: что это?
Зубодолбление: что это, где применяется и почему без него не обойтись в машиностроении
В арсенале современного машиностроителя есть несколько способов нарезания зубьев, и каждый хорош для своей задачи. Зубодолбление — метод, который часто остаётся в тени более популярного зубофрезерования, но без него невозможно представить производство многих ответственных деталей. В этой статье разберём, что такое зубодолбёжные работы, в чём их уникальность и почему для некоторых задач это единственно возможное решение.
Что такое зубодолбление простыми словами
Зубодолбление — это процесс нарезания зубьев на металлической заготовке при помощи специального инструмента — долбяка. В отличие от фрезы, которая вращается, долбяк совершает возвратно-поступательные движения, постепенно врезаясь в металл и формируя профиль зуба.
Представьте, что вам нужно сделать шлицы внутри втулки или нарезать зубья на блоке из трёх шестерён, расположенных близко друг к другу. Фреза туда просто не подберётся — ей нужен выход. А долбяк, двигаясь вверх-вниз, справится с этой задачей без проблем.
Нужна консультация технолога по зубодолблению?
Отправьте чертёж или эскиз — наш специалист подберёт оптимальный метод обработки и рассчитает стоимость.
Где применяется зубодолбление: 5 типовых задач

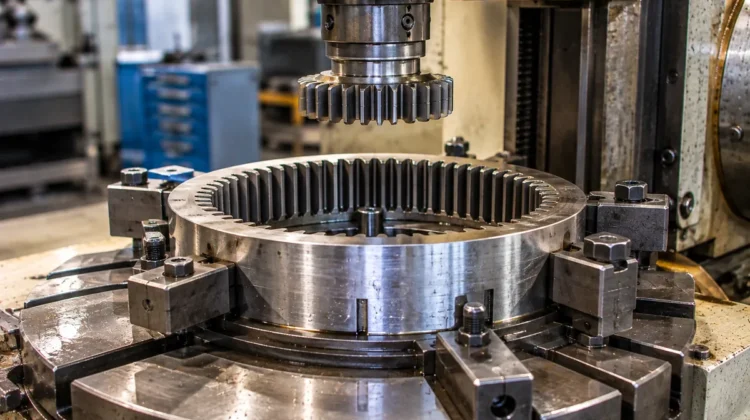

1. Внутренние зубчатые венцы
Это классика зубодолбления. Нарезать зубья внутри кольца или втулки фрезой невозможно — инструмент просто не поместится. А долбяк, диаметр которого меньше внутреннего диаметра заготовки, легко справляется с этой работой. Подробнее — на странице внутренних шестерён.
2. Блочные шестерни
Когда несколько зубчатых венцов расположены на одном валу близко друг к другу, фреза упирается в соседний венец. Долбяк же имеет небольшую высоту и может обрабатывать каждый венец по отдельности.
3. Шлицевые соединения в глухих отверстиях
Шлицы внутри отверстия, которое не имеет выхода с другой стороны — задача для зубодолбления. Протяжка здесь не поможет, а долбяк — да. Узнайте больше о нарезании шлицев.
4. Храповики и звёздочки
Фасонные профили с нестандартной геометрией зуба часто выгоднее делать долблением, чем изготавливать специальную дорогостоящую фрезу.
5. Ремонт и восстановление
Если на шестерне изношены или сколоты несколько зубьев, их можно восстановить наплавкой с последующим зубодолблением. Это значительно дешевле изготовления новой детали. Подробнее — в разделе восстановления шестерён.
Сравнение зубодолбления и зубофрезерования
| Критерий | Зубодолбление | Зубофрезерование |
|---|---|---|
| Внутренние зубья | ✅ Основной метод | ❌ Невозможно |
| Блочные шестерни | ✅ Без проблем | ❌ Требуется выход для фрезы |
| Производительность | 🟡 Ниже | ✅ Выше для наружных зубьев |
| Стоимость инструмента | ✅ Долбяк дешевле | 🟡 Червячная фреза дороже |
| Точность | ✅ 7-8 степень | ✅ 7-8 степень |
| Шероховатость поверхности | 🟡 Чуть выше | ✅ Ниже |
Какое оборудование используется для зубодолбления
Зубодолбёжные станки с ЧПУ
Современные станки оснащены числовым программным управлением, что позволяет:
- автоматически рассчитывать траекторию движения долбяка;
- обеспечивать высокую повторяемость от детали к детали;
- нарезать как прямозубые, так и косозубые колёса;
- работать с минимальным участием оператора.
Универсальные зубодолбёжные станки
Классические станки с ручным управлением по-прежнему востребованы в ремонтных цехах и для единичного производства. Они надёжны, просты в настройке и позволяют оператору контролировать процесс визуально.
Материалы, с которыми мы работаем
- Конструкционные стали (Ст3, 45): самый распространённый вариант для деталей общего машиностроения.
- Легированные стали (40Х, 20Х, 18ХГТ): применяются для ответственных нагруженных деталей, часто с последующей термообработкой.
- Нержавеющие стали (AISI 304, 316): для оборудования пищевой, химической и медицинской промышленности.
- Чугун: хорошо обрабатывается, используется в станкостроении.
- Цветные металлы (алюминий, латунь, бронза): для лёгких и антифрикционных деталей.
Как выбрать подрядчика для зубодолбёжных работ
- Наличие собственного оборудования. Уточните, есть ли у компании зубодолбёжные станки или она передаёт заказ субподрядчикам.
- Опыт работы с вашим типом деталей. Нарезание внутреннего венца и обработка блочной шестерни требуют разного подхода и оснастки.
- Возможность работы по чертежам и образцам. Профессиональный технолог сможет восстановить геометрию изношенной детали и изготовить новую.
- Сроки и гарантии. Надёжный исполнитель всегда соблюдает оговорённые сроки и даёт гарантию на выполненные работы.
- Отзывы и репутация. Изучите рейтинг компании на Яндекс.Картах и других независимых площадках.
Часто задаваемые вопросы
О: Да, для этого используются специальные косозубые долбяки и соответствующая настройка станка. Угол наклона зуба может достигать 30°.
О: На современных станках с ЧПУ достигается 7-8 степень точности по ГОСТ (до 0,01 мм). Для более высокой точности применяется последующее зубошлифование.
О: Для крупных серий (от 1000 шт.) выгоднее протягивание. Для малых и средних партий, а также для единичных заказов, зубодолбление экономически эффективнее, так как не требует изготовления дорогостоящей протяжки.
О: Да, мы можем организовать закалку ТВЧ, цементацию или азотирование готовых деталей через проверенных партнёров. Подробнее — на странице термообработки металла.
О: Стандартный срок — от 3 до 7 рабочих дней. Срочные заказы можем выполнить в течение 1-2 дней при наличии свободных мощностей.
Готовы обсудить ваш проект?
Компания «МеталУслуги.Ру» выполняет зубодолбёжные работы в Москве любой сложности. Отправьте чертёж, и мы подготовим точный расчёт в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
