Внутренние шестерни: особенности, методы изготовления и где применяются

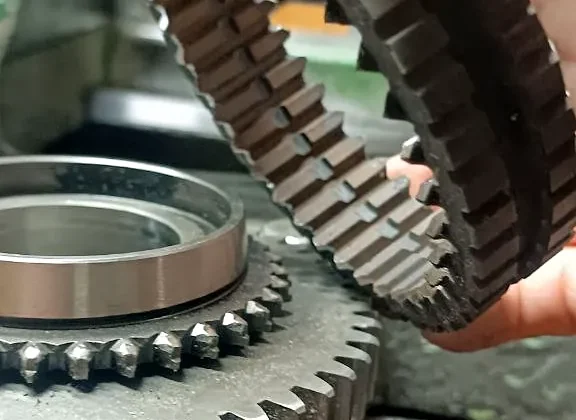

Внутренняя шестерня (или колесо с внутренним зацеплением) — это зубчатое колесо, у которого зубья нарезаны на внутренней поверхности кольца. В паре с обычной внешней шестерней они образуют компактную передачу с параллельными осями. В отличие от привычных внешних зацеплений, внутренние шестерни позволяют создавать механизмы с соосным расположением валов, что активно используется в планетарных редукторах, муфтах и специальных приводах. В этой статье разберём, какие бывают внутренние шестерни, как их изготавливают и на что обратить внимание при заказе.

Где применяются внутренние зубчатые венцы

• Планетарные редукторы: центральное колесо с внутренним зубом — ключевой элемент планетарной передачи. Оно входит в зацепление с сателлитами и обеспечивает высокое передаточное число в компактном корпусе.
• Зубчатые муфты: внутренние шлицы или зубья используются для соединения валов с компенсацией несоосности.
• Насосы и гидромоторы: героторные пары, в которых внутренний ротор с внешними зубьями вращается внутри статора с внутренними зубьями.
• Приводы спецтехники: бортовые редукторы, колёсные передачи.
• Точная механика: механизмы фокусировки, поворотные платформы.

Особенности внутреннего зацепления

По сравнению с внешним зацеплением, внутреннее имеет ряд преимуществ:

• Компактность: оси ведущего и ведомого колёс могут быть расположены соосно, что уменьшает габариты механизма.
• Повышенная нагрузочная способность: приведённый радиус кривизны в зоне контакта больше, что снижает контактные напряжения.
• Меньшее скольжение: выше КПД и меньше износ.
• Плавность работы: перекрытие зубьев обычно выше, чем в эквивалентной внешней передаче.

Однако есть и ограничения: необходимо строго выдерживать разницу числа зубьев колёс (обычно не менее 5-8), чтобы избежать интерференции (заклинивания).

Методы изготовления внутренних шестерен

1. Зубодолбление

Наиболее распространённый и универсальный метод. Инструмент (долбяк) совершает возвратно-поступательное движение, формируя профиль зуба. Зубодолбление позволяет нарезать как прямозубые, так и косозубые внутренние венцы, а также шлицы. Это основной метод в компании «МеталУслуги.Ру» для изготовления внутренних шестерен. Подробнее — на странице зубодолбёжных работ.

2. Протягивание

Высокопроизводительный метод для крупносерийного производства. Протяжка — дорогостоящий инструмент, который за один проход формирует все зубья. Для единичных заказов экономически невыгоден.

3. Электроэрозионная обработка

Применяется для очень твёрдых материалов или сложных профилей, когда изготовление долбяка нецелесообразно. Проволочная или прошивная эрозия позволяет получить высокую точность без механических усилий. Узнайте больше в разделе электроэрозионной обработки.

4. Фрезерование на станках с ЧПУ

Для единичных крупногабаритных колёс или нестандартных профилей может применяться фрезерование концевой фрезой. Метод универсален, но менее производителен, чем долбление.

Материалы для внутренних зубчатых колёс

Ключевые параметры при заказе внутренней шестерни

Чтобы получить точную и работоспособную деталь, в чертеже или ТЗ должны быть указаны:

• Модуль (m) и число зубьев (z).
• Делительный диаметр (d) и диаметр вершин зубьев (da).
• Ширина зубчатого венца (b).
• Тип зуба — прямой или косой (с указанием угла наклона).
• Материал и требования к термообработке.

Как выбрать производителя внутренних шестерен

1. Наличие зубодолбёжного оборудования. Это основной станок для данной операции. Уточните, работает ли компания с вашим модулем и диаметром.
2. Опыт расчёта геометрии. Важно правильно рассчитать параметры, чтобы избежать интерференции с сопрягаемой шестернёй.
3. Контроль качества. Измерение зубчатого венца требует специальных приборов (зубомеры, нутромеры).
4. Возможность термообработки. Часто внутренний венец требует поверхностной закалки ТВЧ или цементации.

Часто задаваемые вопросы

Автор: технический отдел «МеталУслуги.Ру»
