Зуборезные работы: полный гид по методам, оборудованию и выбору исполнителя
Зубчатая передача — основа 90% механизмов в промышленности. От качества нарезания зуба зависит ресурс редуктора, станка или двигателя. Рынок предлагает десятки вариантов, но как выбрать правильный метод обработки и не переплатить? В этом материале мы разобрали **все виды зуборезных работ**, сравниваем их по точности, стоимости и применимости, а также даём чек-лист для выбора надежного подрядчика.
Какие бывают зуборезные работы: 4 основных метода
Выбор метода напрямую влияет на итоговую цену, сроки и максимальную нагрузку, которую сможет выдержать деталь. Разберем каждый из них.
1. Зубофрезерование червячной фрезой
Как работает: Многозаходная фреза (червяк) вращается, постепенно «прокатываясь» по заготовке и формируя эвольвентный профиль зуба. Это самый массовый и производительный метод для **цилиндрических прямозубых и косозубых колес**. Обеспечивает стабильную 7-8 степень точности по ГОСТ 1643-81, идеален для партий от 10 штук.

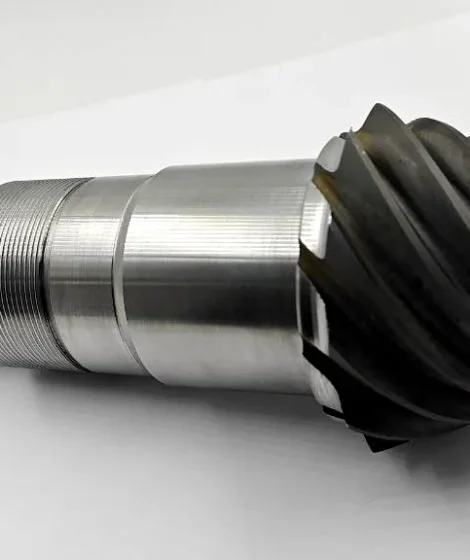

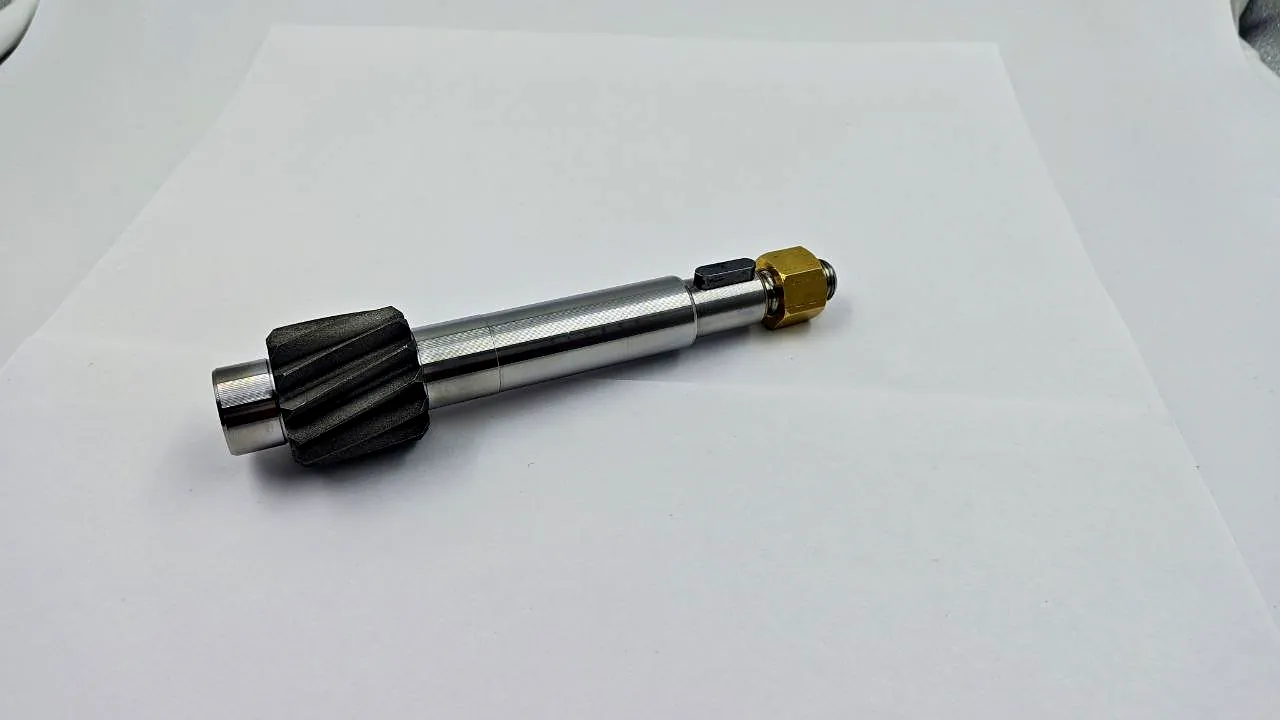

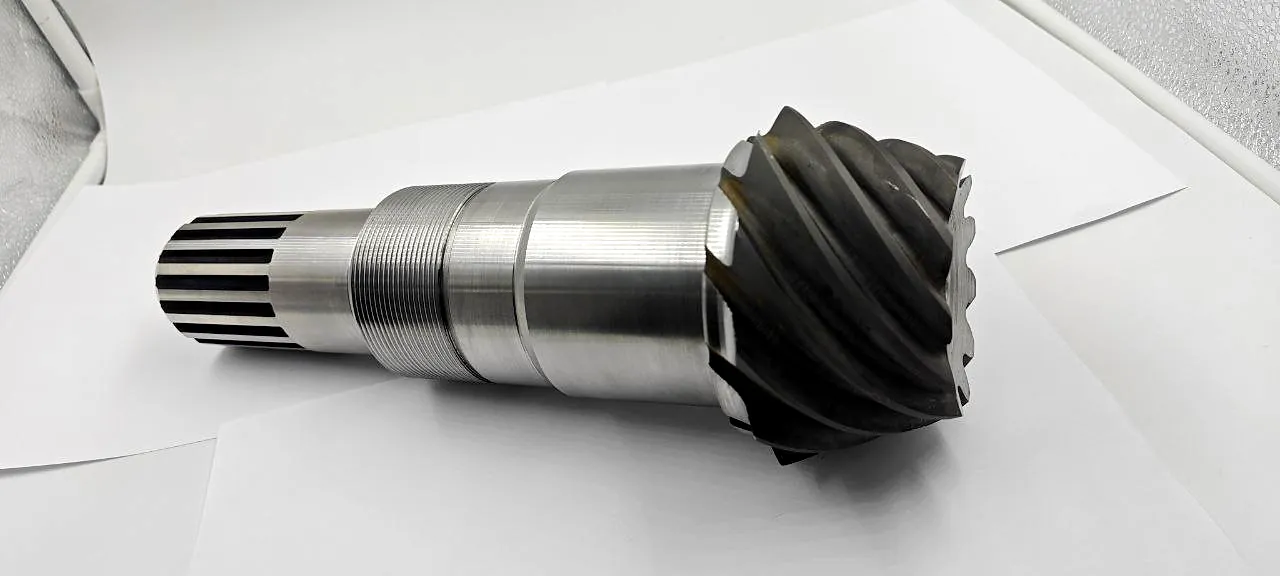

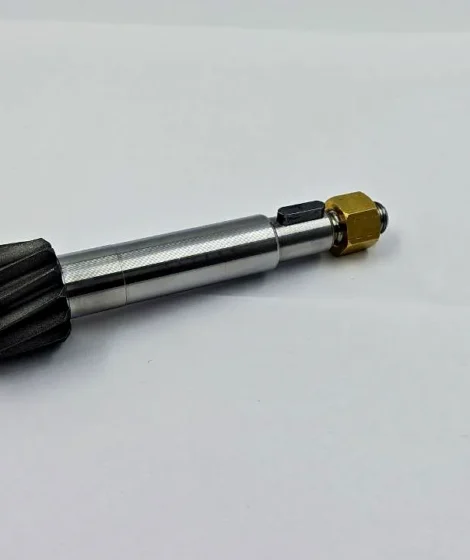

Где применяется: Изготовление валов-шестерен, блочных колес, шлицевых валов. Подробнее о зубофрезерной обработке.
2. Зубодолбление

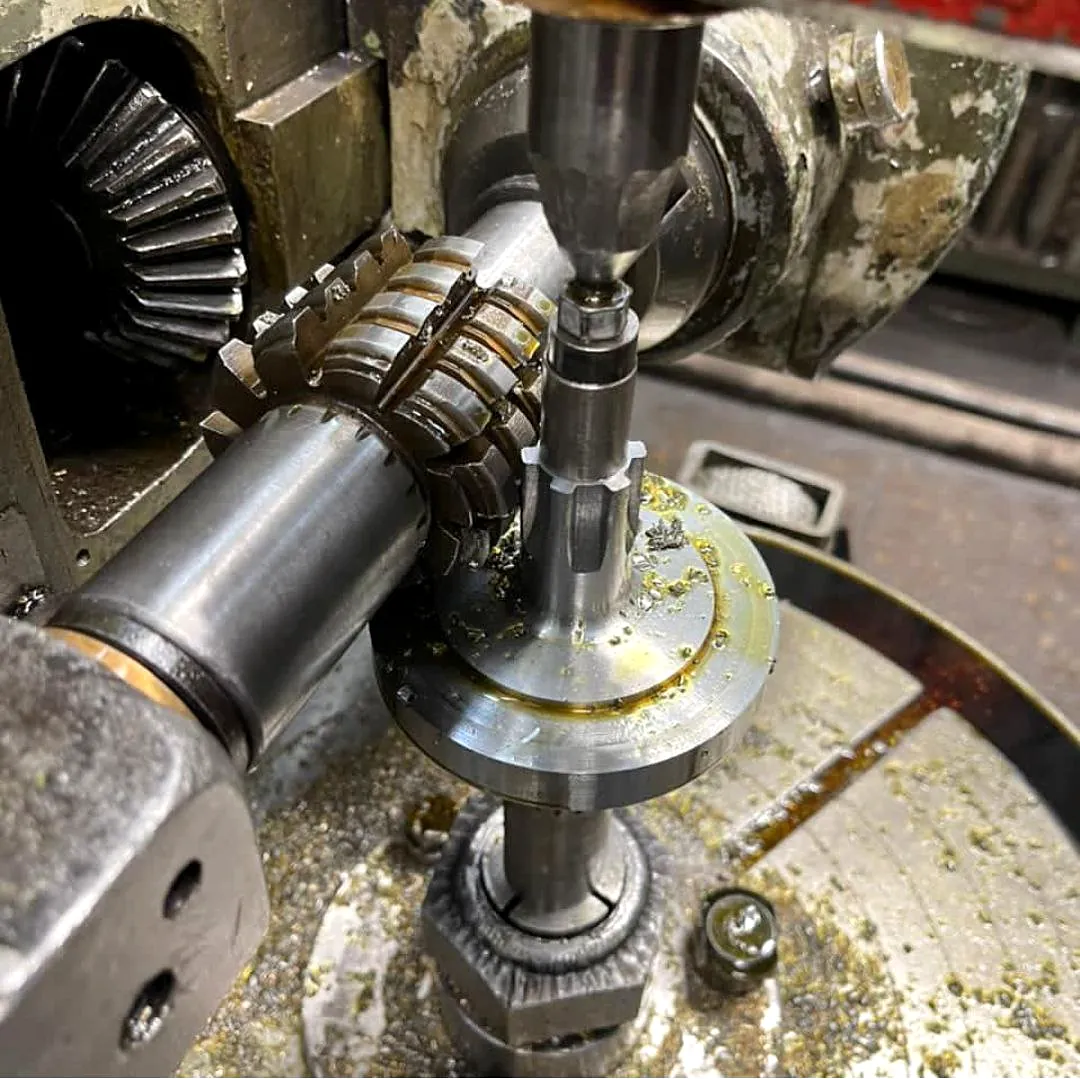

Как работает: Инструмент (долбяк) движется возвратно-поступательно, как поршень. Ключевое преимущество — возможность нарезать зубья там, куда не подлезть фрезе: **внутренние венцы, шлицы в глухих отверстиях, шестерни с очень близко расположенными венцами**. Точность сопоставима с фрезерованием (7-8 степень).
Где применяется: Муфты, планетарные редукторы, корпуса с внутренним зацеплением. Узнать больше о долблении.
3. Зубострогание (обкатка)
Как работает: Классический метод для **конических колес**. Резцы имитируют зуб плоского колеса и постепенно «выстругивают» конический профиль. Менее производителен, чем фрезерование, но незаменим в ремонте и единичном производстве прямозубых конических пар.
4. Зубошлифование
Как работает: Финишная операция, выполняемая **после термообработки (закалки)**. Абразивный круг снимает микроны металла, устраняя «поводки» (деформации) и обеспечивая высочайшую точность (5-6 степень) и низкую шероховатость (Ra 0.4). Критически важно для высокоскоростных и нагруженных передач (ГТД, редукторы премиум-класса). Подробнее о зубошлифовке.
Нужен профессиональный зуборез под ваш чертеж?
Компания «МеталУслуги.Ру» выполняет зуборезные работы на заказ в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Сравнение методов: что выгоднее и точнее?
Чтобы вам было проще сориентироваться, мы свели ключевые параметры в таблицу.
| Метод | Тип зубьев | Точность (ГОСТ) | Производительность | Оптимальная партия |
|---|---|---|---|---|
| Зубофрезерование | Наружные прямые/косые | 7-8 | ✅ Высокая | от 10 шт |
| Зубодолбление | Внутренние, блочные | 7-8 | 🟡 Средняя | от 1 шт |
| Зубострогание | Конические прямые | 8-9 | ❌ Низкая | 1-5 шт |
| Зубошлифование | Любые (после закалки) | 5-6 | ❌ Низкая | Индивидуально |
Стандарты точности и оборудование
Качество зуба регламентируется ГОСТ 1643-81. Чем выше степень точности (меньше цифра), тем плавнее ход и выше ресурс. Мы работаем на станках с ЧПУ последнего поколения, что позволяет гарантировать точность в пределах **0.01-0.02 мм** по всем параметрам (шаг, профиль, радиальное биение).
Наш парк оборудования:
- Зубофрезерный полуавтомат 5К324А — для модулей до 6 мм.
- Зубодолбежный станок 5В12 с ЧПУ — для внутреннего зацепления.
- Круглошлифовальный станок 3М151 — для финишной доводки.
Материалы и термообработка: полный цикл
Мы не просто режем зуб, мы обеспечиваем **полный цикл металлообработки**. Правильный подбор материала и упрочнение — 50% долговечности.
- Сталь 45, 40Х: Закалка ТВЧ (HRC 45-55). Для общих задач машиностроения.
- Сталь 18ХГТ, 20Х: Цементация и закалка (HRC 58-62). Для тяжелонагруженных КПП и редукторов.
- Нержавейка AISI 304, 316: Без термообработки или азотирование. Пищевое и химическое оборудование.
- Бронза БрАЖ9-4 и капролон: Для антифрикционных червячных колес и малошумных передач.
Мы сами проводим закалку ТВЧ, а цементацию и азотирование выполняем в проверенной кооперации с предоставлением сертификатов твердости. Подробнее о термообработке.
Чек-лист: как выбрать исполнителя и не нарваться на брак
- Парк станков. Уточните, есть ли у подрядчика зубофрезерный станок именно для вашего модуля (мелкий модуль до 1 мм требует особого инструмента).
- Обработка после ТО. Критически важно! После закалки зуб «ведет». Если подрядчик не делает зубошлифовку после термообработки — передача будет шуметь и быстро выйдет из строя.
- Работа с образцами. Профессионал может восстановить геометрию по изношенной детали без чертежа, рассчитав исходный модуль и коррекцию.
- Гарантии. Требуйте письменную гарантию на геометрию зуба.
Часто задаваемые вопросы (FAQ)
О: Фреза вращается и работает только по наружному контуру (быстро, дешево). Долбяк ходит вверх-вниз и может сделать зуб внутри отверстия или вплотную к буртику (универсально, чуть медленнее).
О: От 0,5 мм (мелкомодульные, для приборов) до 20 мм (тяжелое машиностроение).
О: Да, это частая практика. Вы привозите уже проточенную токарную заготовку, мы производим только зубонарезание и термообработку — это экономит бюджет.
О: Да, мы предоставляем услугу «под ключ»: заготовка -> нарезание зуба -> термообработка -> финишное шлифование -> контроль ОТК.
О: Стандартно 7-8 степень. При сдаче заказа мы предоставляем протокол измерения на зубомере (шаг, профиль) или проверку на межцентромере (пятно контакта) для ответственных пар.
