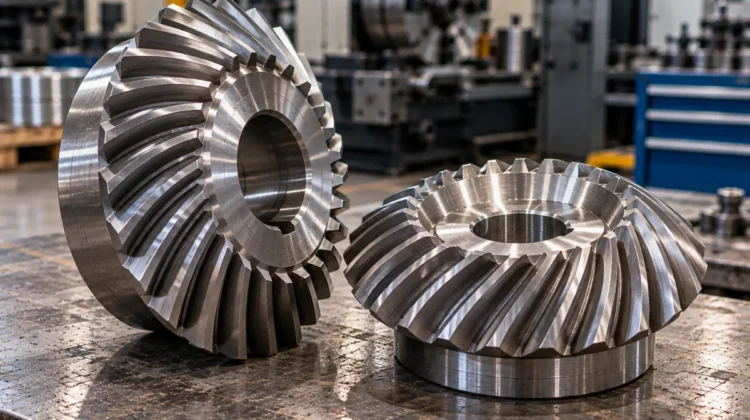

Конические шестерни с круговым зубом: технология, преимущества и изготовление
В высоконагруженных редукторах, автомобильных дифференциалах и авиационных приводах используются зубчатые передачи, которые должны выдерживать колоссальные нагрузки при минимальном шуме и вибрации. Обычные прямозубые конические шестерни с такими задачами справляются плохо. На помощь приходят конические шестерни с круговым зубом. В этой статье разберём, что это за технология, в чём её преимущества и как организовано изготовление кругового зуба шестерен.
Что такое круговой зуб
В отличие от прямозубых конических шестерён, у которых линия зуба прямая и сходится к вершине конуса, у конических шестерен с круговым зубом линия зуба представляет собой дугу окружности. Зубья нарезаются не по прямой, а по спирали (круговой дуге), что кардинально меняет характер зацепления.
Основные преимущества кругового зуба:
- Плавность хода: зацепление происходит постепенно, от одного края зуба к другому, без ударов.
- Низкий уровень шума: отсутствие ударных нагрузок снижает шум и вибрацию.
- Высокая нагрузочная способность: большее пятно контакта и больше зубьев в одновременном зацеплении.
- Компактность: при одинаковых нагрузках размеры меньше, чем у прямозубых.
Где применяются конические шестерни с круговым зубом
- Автомобильные дифференциалы: главные пары редукторов задних мостов.
- Авиационные редукторы: вертолётные трансмиссии, приводы винтов.
- Судовые редукторы: главные передачи, угловые колонки.
- Промышленные редукторы: тяжёлое машиностроение, прокатные станы.
- Сельхозтехника: редукторы комбайнов, тракторов.
Нужны конические шестерни с круговым зубом?
Компания «МеталУслуги.Ру» выполняет изготовление конических шестерен с круговым зубом в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Технология изготовления кругового зуба
Изготовление круговых конических шестерен — сложный технологический процесс, требующий специального оборудования. Основные методы:
1. Нарезание на зуборезных станках (метод обкатки)
Самый распространённый метод. Используются специальные зуборезные головки с резцами, которые вращаются и имитируют зацепление с воображаемым плоским колесом. Заготовка и инструмент вращаются синхронно, формируя профиль кругового зуба.
2. Зубошлифование
Финишная операция после термообработки. Позволяет достичь 5-6 степени точности, устраняет поводки и снижает шероховатость. Критически важно для высокоскоростных передач. Зубошлифовка выполняется на специальных станках.
3. Притирка (приработка) пары
Для достижения максимальной плавности и пятна контакта конические пары с круговым зубом часто проходят операцию притирки — совместной приработки в паре с абразивной пастой.
Сравнение: прямой зуб vs круговой зуб
| Критерий | Прямой зуб | Круговой зуб |
|---|---|---|
| Плавность зацепления | Низкая (ударное) | Высокая (плавное) |
| Уровень шума | Высокий | Низкий |
| Нагрузочная способность | Средняя | Высокая |
| Сложность изготовления | Низкая | Высокая |
| Стоимость | Низкая | Высокая |
| Применение | Тихоходные передачи | Высокоскоростные, нагруженные |
Материалы и термообработка
- Сталь 20Х, 18ХГТ: цементация и закалка до HRC 58-62. Основной материал для ответственных пар.
- Сталь 12ХН3А, 20ХН3А: для особо ответственных авиационных и судовых редукторов.
- Сталь 40Х: улучшение + закалка ТВЧ для средненагруженных передач.
После термообработки обязательно выполняется зубошлифование для устранения поводок.
Контроль качества конических пар с круговым зубом
- Пятно контакта: проверяется по краске. Пятно должно занимать не менее 60-70% длины и высоты зуба.
- Боковой зазор: измеряется индикатором, должен соответствовать ГОСТ.
- Шум и вибрация: проверяются на специальном стенде.
Часто задаваемые вопросы
О: У кругового зуба линия зуба — дуга окружности, зацепление плавное и тихое. У прямого — линия прямая, зацепление ударное, шумное.
О: Да, привозите пару (ведущую и ведомую шестерни) — мы выполним замеры и изготовим точную копию.
О: Да, цементация, закалка, зубошлифование — полный цикл.
О: Стандартно 7-8 степень по ГОСТ. С зубошлифованием — 5-6 степень.
О: Это зона фактического касания зубьев в зацеплении. Правильное пятно контакта гарантирует плавность и долговечность передачи.
Готовы обсудить ваш проект?
Отправьте чертёж или образец, и наш технолог подготовит точное коммерческое предложение в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
