Нарезание шлицев: виды, методы и выбор исполнителя в Москве

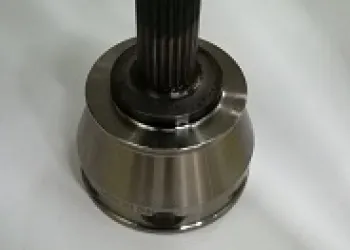

Шлицевое соединение — это основа большинства подвижных и неподвижных соединений в трансмиссиях, коробках передач, карданных валах и промышленных редукторах. В отличие от шпоночного паза, шлицы обеспечивают более равномерное распределение нагрузки, лучшее центрирование и способность передавать значительно больший крутящий момент. Однако когда шлицы изнашиваются или ломаются, встаёт вопрос: менять дорогостоящий вал в сборе или восстановить шлицевую часть? Нарезание шлицев на заказ — это экономичная и быстрая альтернатива. В этой статье мы разберём, какие бывают шлицы, как их изготавливают и на что обратить внимание при выборе исполнителя.
Что такое шлицевое соединение и зачем оно нужно
Шлицевое соединение — это разъёмное соединение вала и ступицы, в котором крутящий момент передаётся через боковые поверхности равномерно расположенных выступов (зубьев) на валу и соответствующих им впадин в ступице. По сравнению со шпонкой, шлицы имеют ряд преимуществ:
- Высокая нагрузочная способность: крутящий момент распределяется на несколько зубьев, а не на одну шпонку.
- Лучшее центрирование: деталь садится соосно, что снижает биение и вибрацию.
- Возможность осевого перемещения: подвижные шлицевые соединения используются в карданных валах и коробках передач.
- Долговечность: при правильной смазке и термообработке ресурс шлицевого соединения в разы выше шпоночного.
Виды шлицевых соединений: сравнительная таблица
В машиностроении применяется несколько стандартов шлицев. Важно понимать их различия, так как от этого зависит выбор метода нарезания и стоимость работ.
| Тип шлицев | ГОСТ | Форма зуба | Особенности | Применение |
|---|---|---|---|---|
| Прямобочные | ГОСТ 1139-80 | Прямоугольная | Самые простые и технологичные. Центрирование по наружному (D), внутреннему (d) диаметру или по боковым сторонам (b). | Общее машиностроение, станки, сельхозтехника. |
| Эвольвентные | ГОСТ 6033-80 | Эвольвентная (как у зубчатых колёс) | Высокая прочность, хорошее центрирование, возможность нарезания на зубофрезерных станках. Угол профиля 30°. | Высоконагруженные передачи, авиация, автомобилестроение. |
| Треугольные | ГОСТ 1139-80 (мелкие) | Треугольная | Большое число мелких зубьев, высокая усталостная прочность. Сложны в изготовлении. | Тонкостенные втулки, торсионы, точная механика. |
Нужно нарезать шлицы по вашим чертежам или образцу?
Компания «МеталУслуги.Ру» выполняет нарезание шлицев в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.

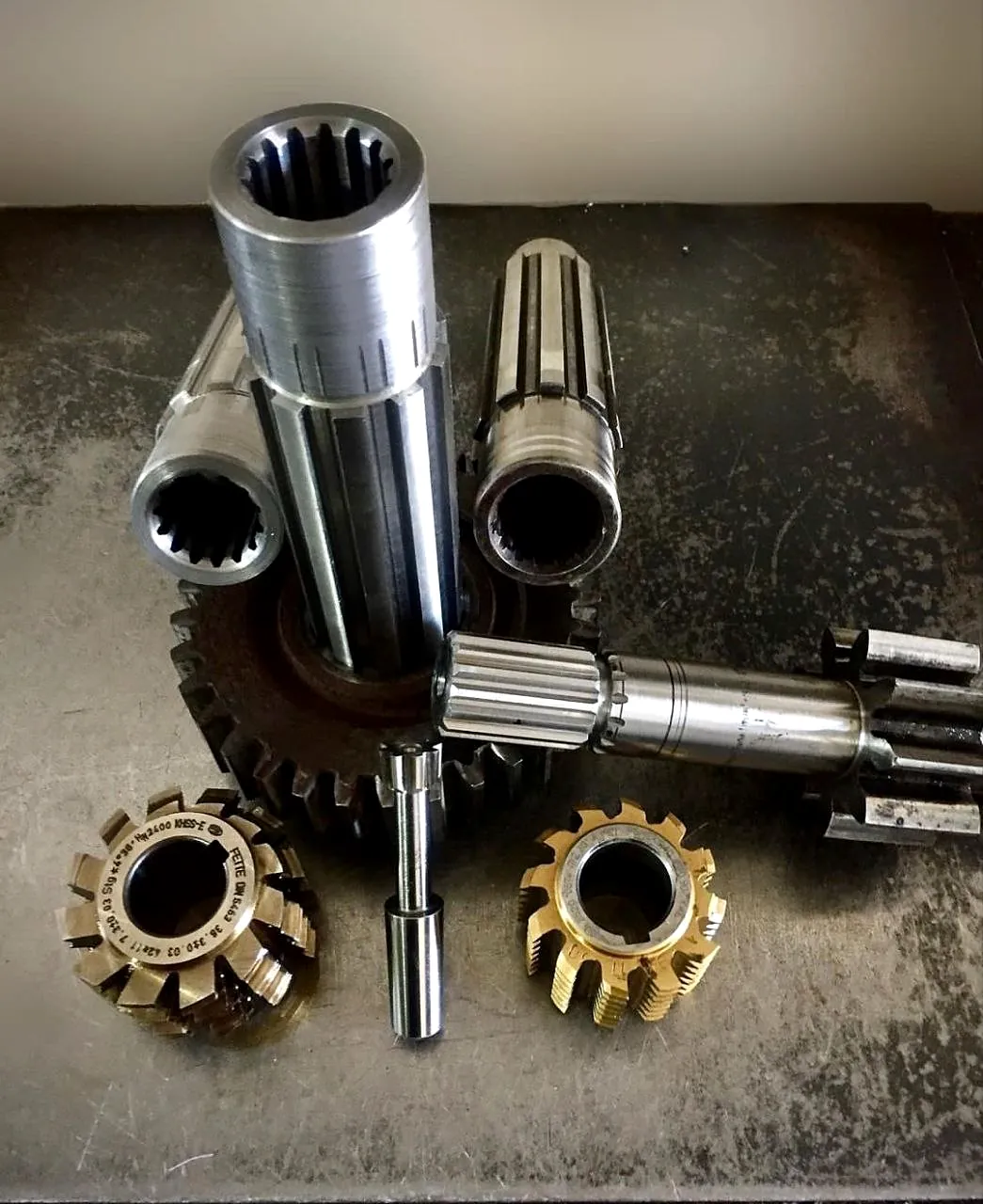

Методы нарезания шлицев
Выбор метода зависит от типа шлицев, размера партии и требований к точности. Вот основные способы, которые мы используем:
1. Зубофрезерование червячной фрезой
Самый производительный метод для эвольвентных шлицев на валах. Червячная фреза вращается и формирует профиль зуба методом обкатки. Обеспечивает 7-8 степень точности. Идеален для серийного производства. Зубофрезерная обработка — наш основной метод для эвольвентных шлицев.

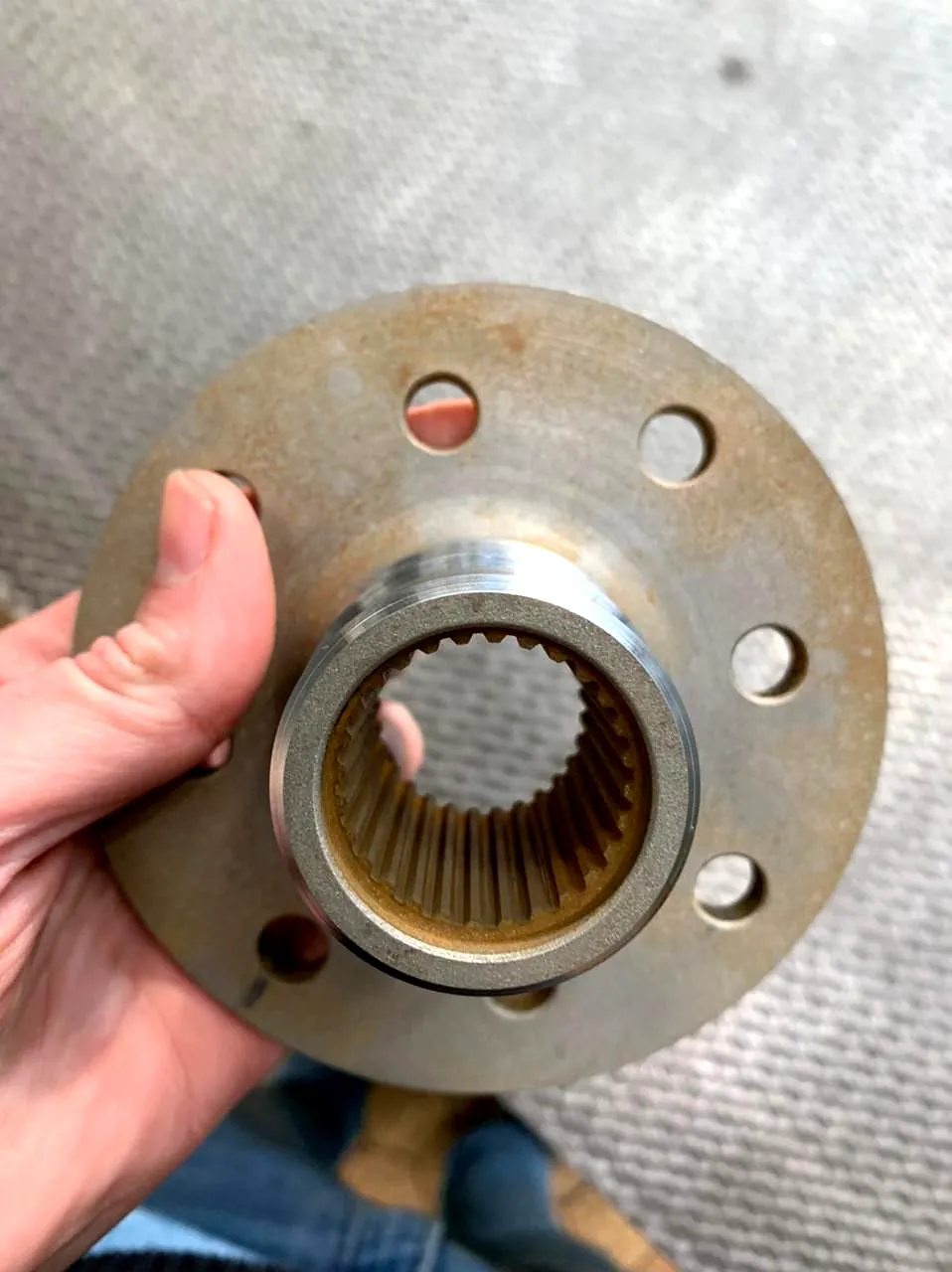

2. Зубодолбление
Универсальный метод, незаменимый для нарезания внутренних шлицев в ступицах и втулках, а также для шлицев на валах с ограниченным вылетом. Долбяк совершает возвратно-поступательное движение. Зубодолбёжные работы позволяют получать как прямобочные, так и эвольвентные шлицы.
3. Фрезерование дисковой или концевой фрезой
Применяется для нарезания прямобочных шлицев в единичном и мелкосерийном производстве. Используется на универсально-фрезерных станках с делительной головкой или на станках с ЧПУ. Фрезерные работы — универсальное решение для прямобочных шлицев.

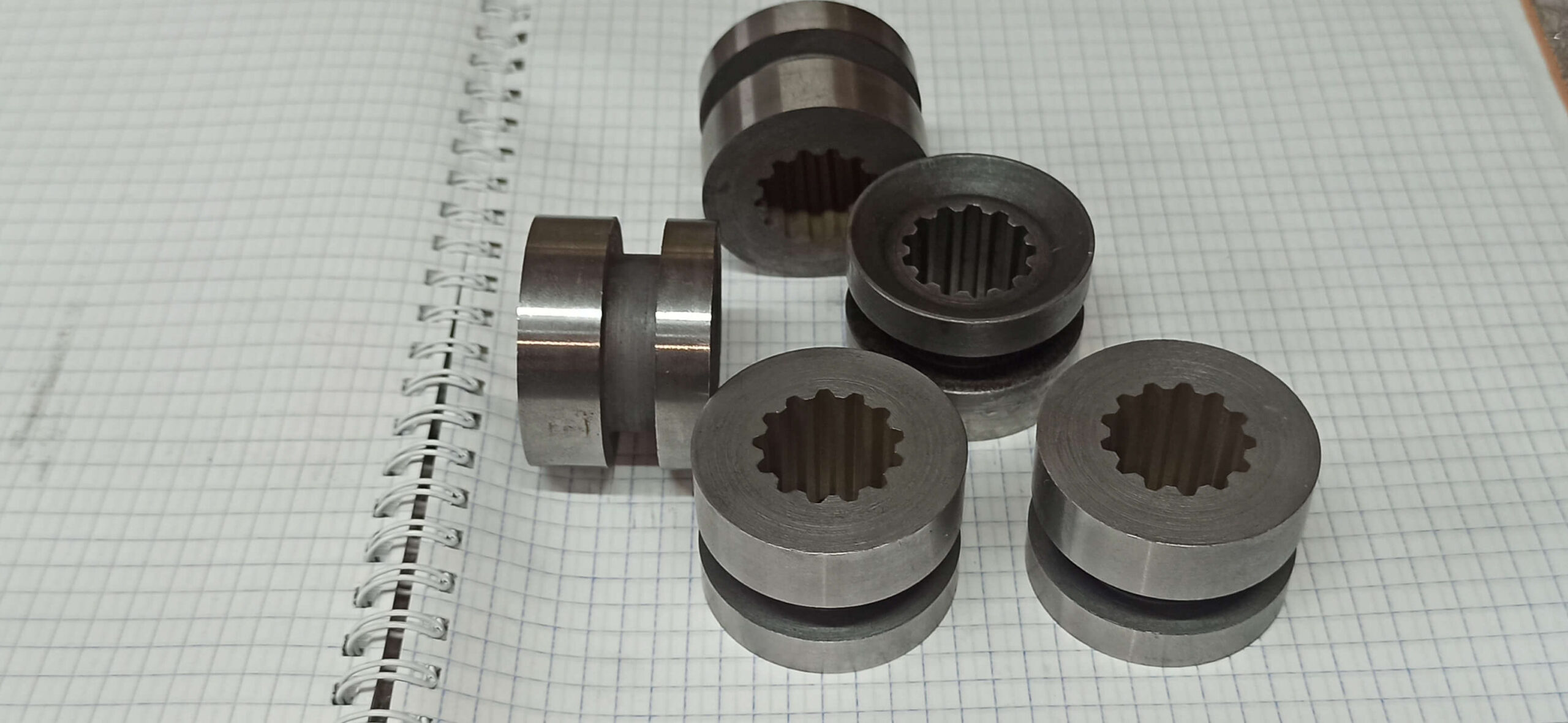

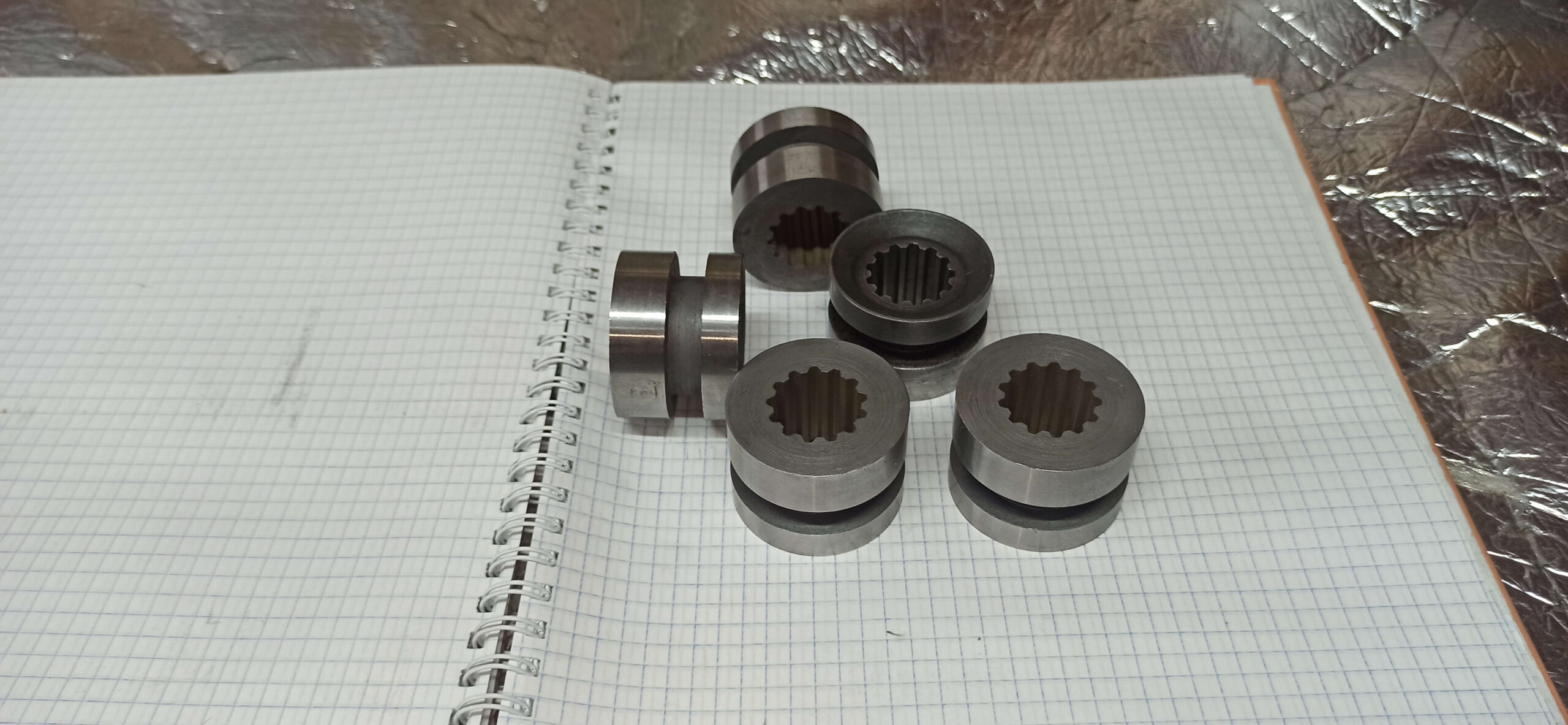

4. Электроэрозионная вырезка
Для очень твёрдых материалов (HRC 60+) или сложных профилей, когда механическая обработка невозможна. Электроэрозионная резка обеспечивает высочайшую точность.
Материалы и термообработка шлицевых валов
Для обеспечения долговечности шлицевые валы изготавливают из конструкционных и легированных сталей с последующей термообработкой:
- Сталь 45, 40Х: для средненагруженных соединений. Закалка ТВЧ шлицевой части до HRC 45-50.
- Сталь 18ХГТ, 20ХН3А: для высоконагруженных шлицев в КПП и редукторах. Цементация + закалка до HRC 58-62.
- Сталь 30ХГСА: для особо ответственных соединений, работающих при знакопеременных нагрузках.
После термообработки часто требуется шлифование шлицев для устранения поводок и достижения точной геометрии. Шлифовальные работы — финишный этап.
Восстановление изношенных шлицев

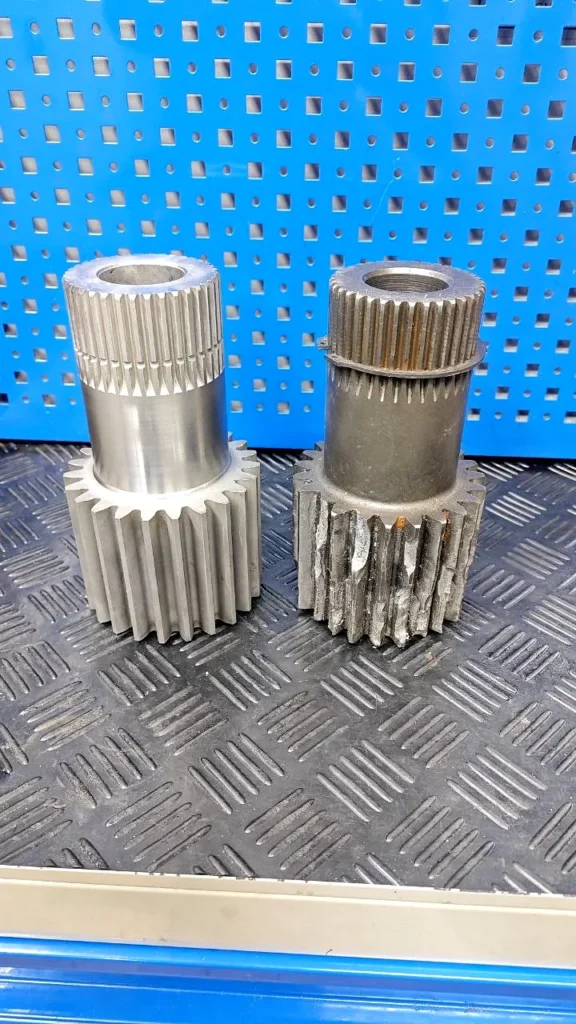

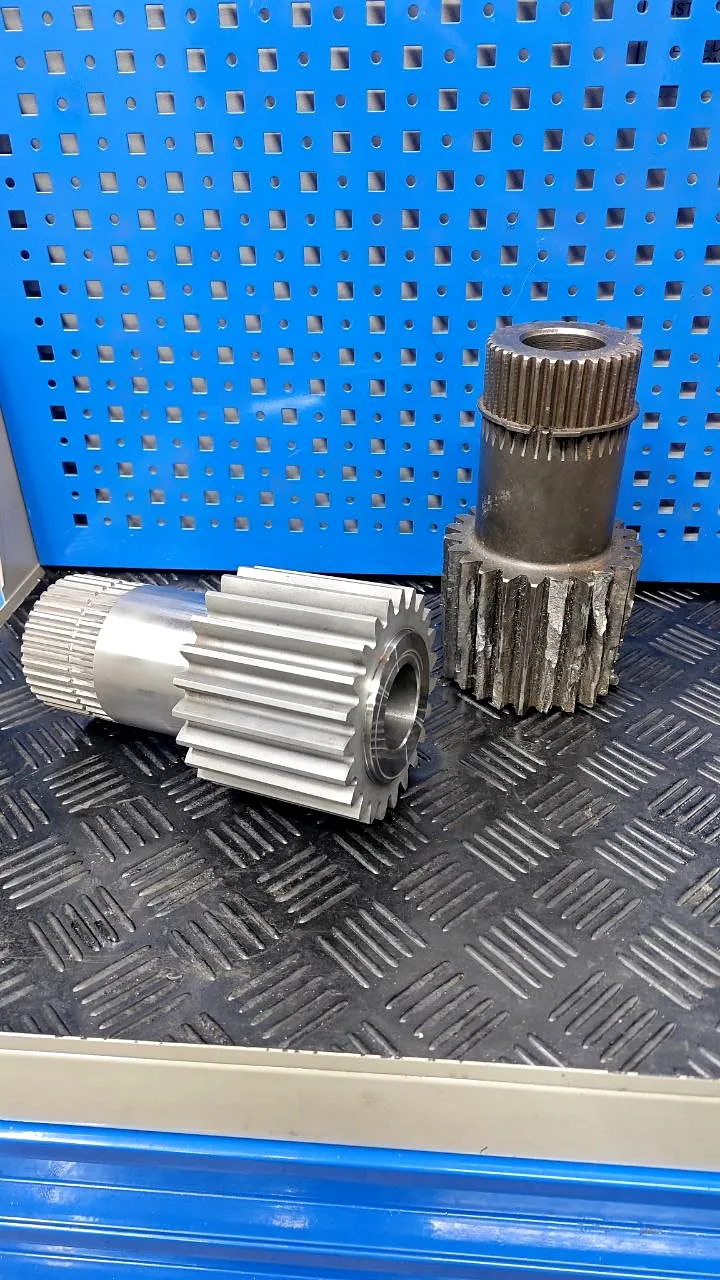

Если шлицы на дорогостоящем валу изношены или «слизаны», не спешите списывать деталь. Мы предлагаем восстановление шлицев методом наплавки с последующим нарезанием нового шлицевого профиля. Это обходится в 2-3 раза дешевле изготовления нового вала. Ремонт и восстановление валов — одна из наших ключевых компетенций.
Часто задаваемые вопросы
О: Шлицы передают нагрузку через несколько зубьев, обеспечивая лучшее центрирование и большую нагрузочную способность. Шпонка — через одну деталь, проще, но менее надёжно.
О: Прямобочные (ГОСТ 1139-80), эвольвентные (ГОСТ 6033-80), треугольные.
О: Да, методом зубодолбления или протягивания.
О: Да, закалка ТВЧ, цементация, улучшение. Термообработка металла.
О: Да, наплавкой с последующим нарезанием нового профиля.
