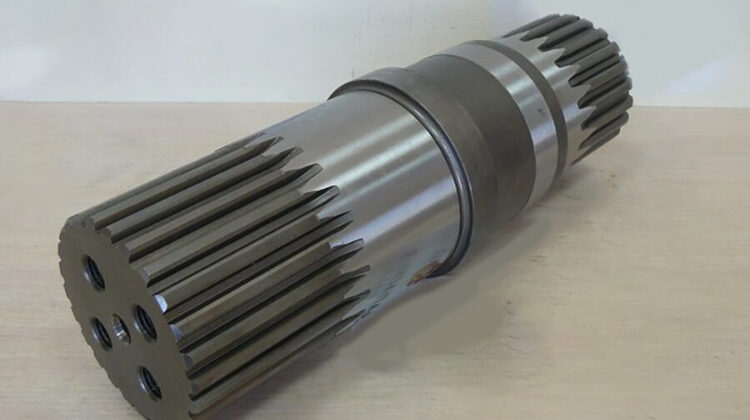

Шлицевой вал в Москве

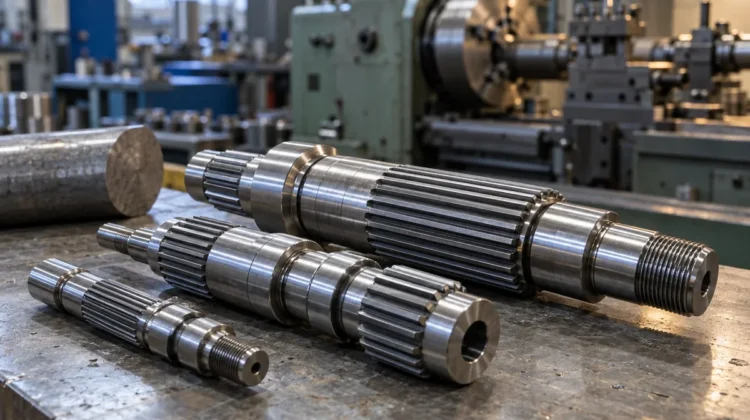

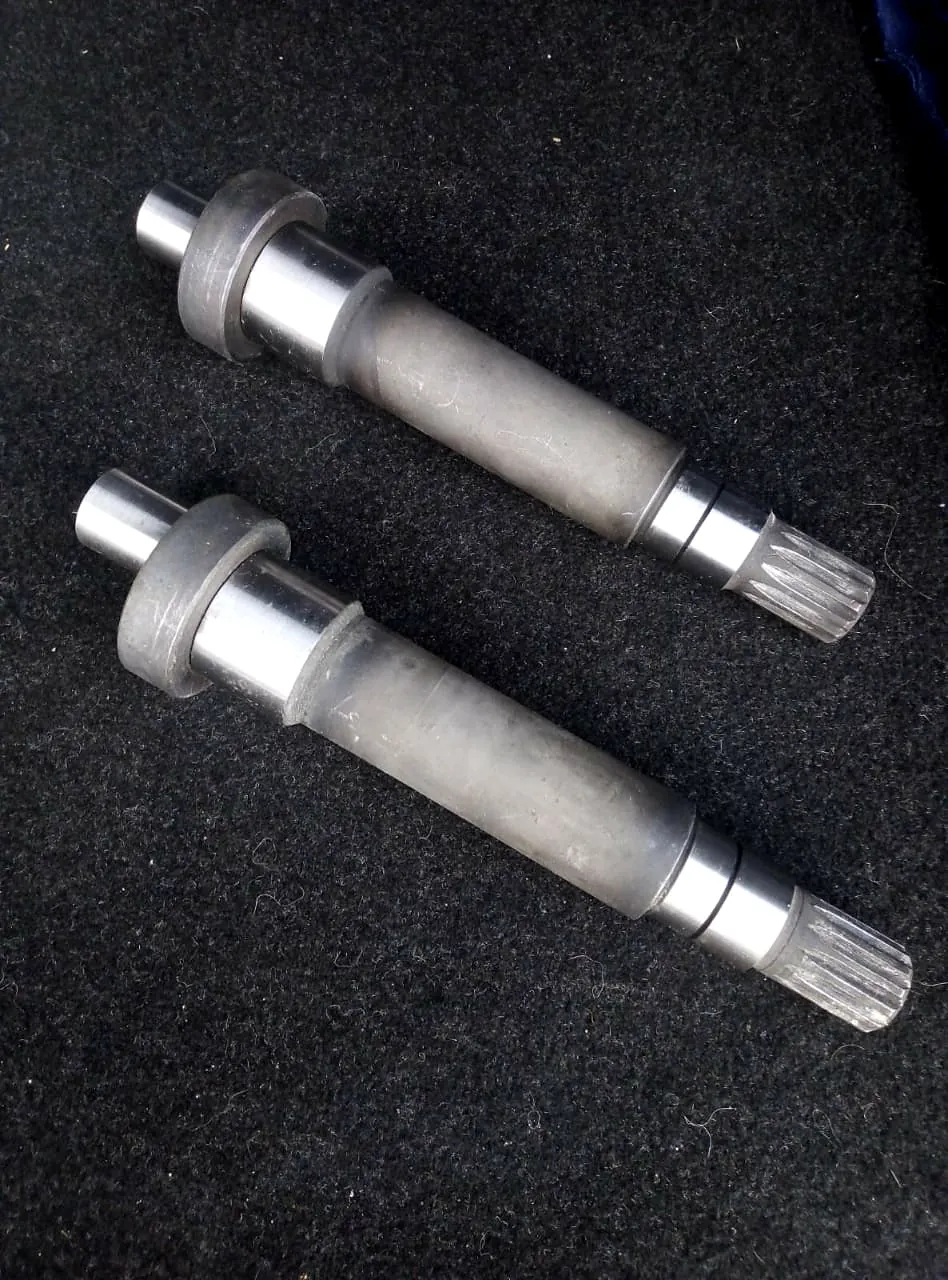

Шлицевые валы: конструкция, виды и изготовление на заказ
Шлицевой вал — это деталь, без которой невозможно представить ни одну современную трансмиссию. Карданные валы, коробки передач, редукторы, шлицевые соединения в ступицах — везде, где требуется передавать большой крутящий момент с возможностью осевого перемещения, используются шлицы. Когда шлицевое соединение изнашивается, появляется люфт, вибрация и стук. Замена вала в сборе — дорогое удовольствие. Изготовление шлицевого вала на заказ — это экономичная и быстрая альтернатива. В этой статье разберём, какие бывают шлицевые валы, как их изготавливают и на что обратить внимание при выборе исполнителя.

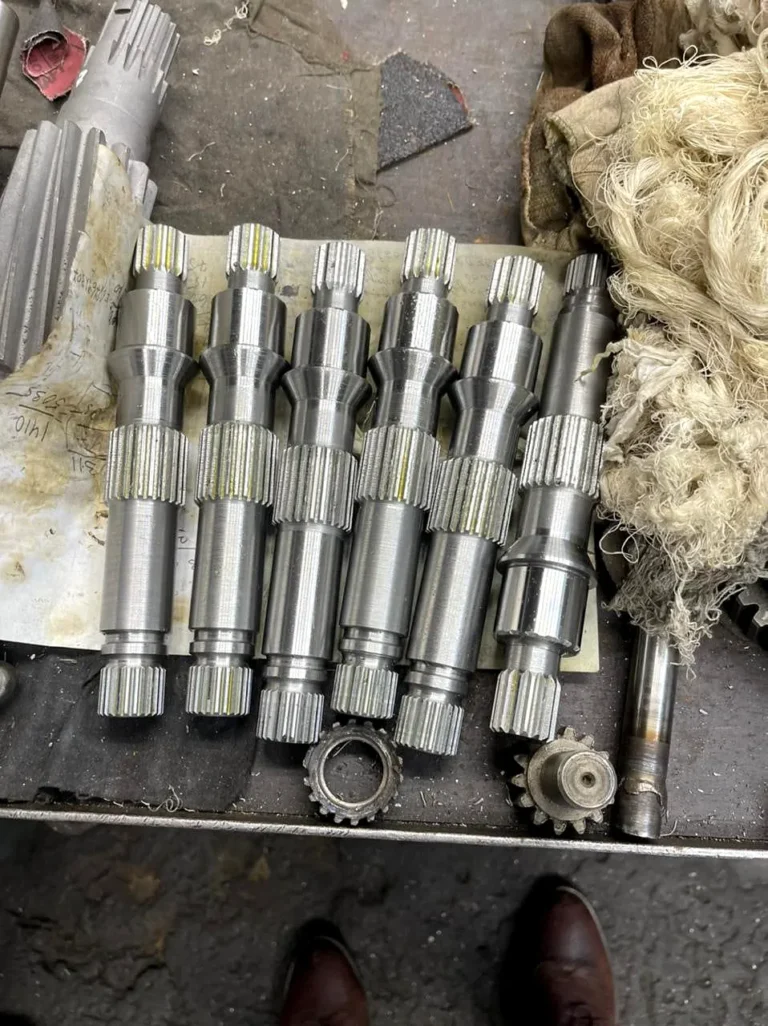

Что такое шлицевой вал и где он применяется

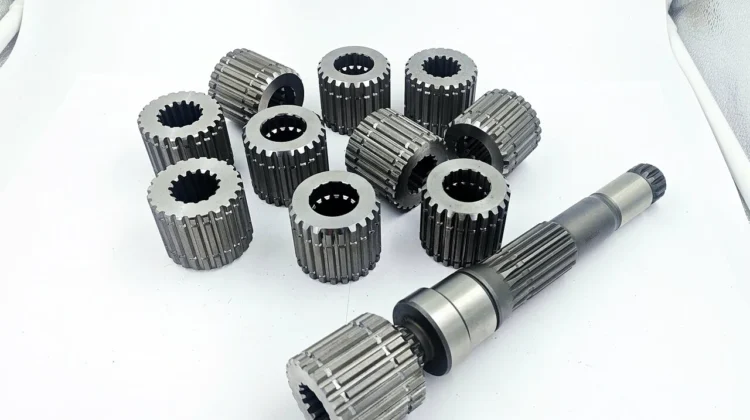

Шлицевой вал — это вал, на котором нарезаны продольные выступы (зубья) — шлицы. Они входят в зацепление с ответными впадинами в ступице, муфте или карданном соединении. По сравнению со шпоночным соединением, шлицы обеспечивают:
- Лучшее центрирование — деталь садится соосно, без биений.
- Большую нагрузочную способность — момент распределяется на несколько зубьев.
- Возможность осевого перемещения — подвижные шлицевые соединения используются в карданах и КПП.
Основные области применения шлицевых валов:
- Карданные валы — подвижное шлицевое соединение компенсирует изменение длины кардана при движении подвески.
- Коробки передач (МКПП, АКПП) — первичные и вторичные валы.

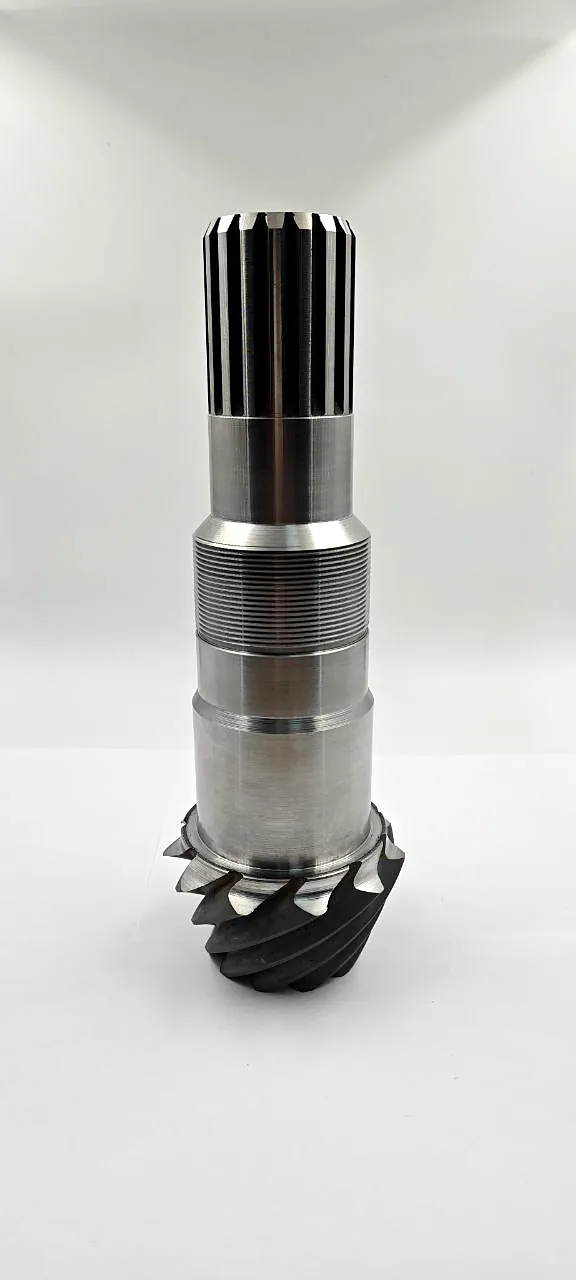

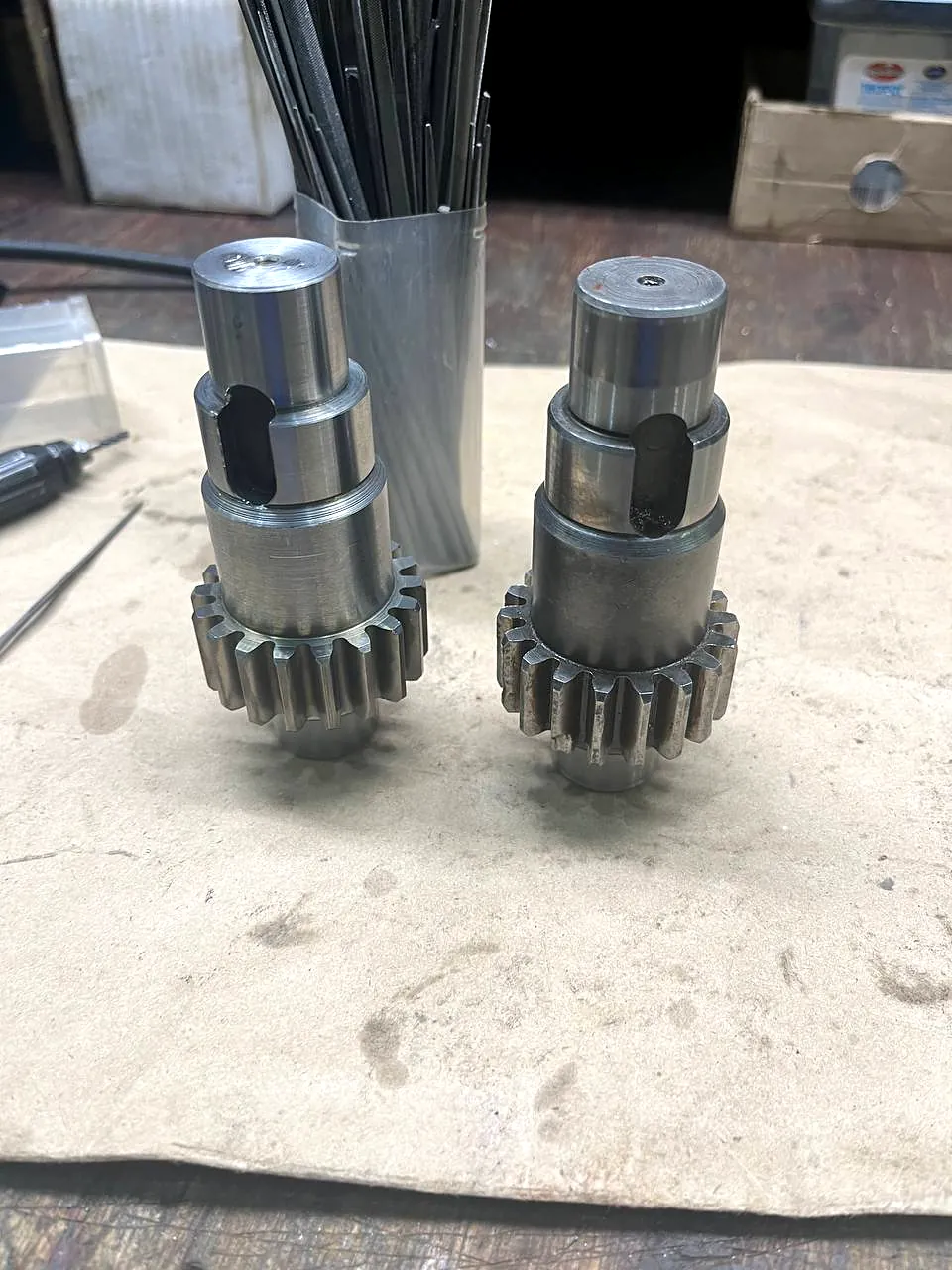

- Редукторы и мультипликаторы — валы-шестерни со шлицевыми хвостовиками.
- Сельхозтехника — валы отбора мощности (ВОМ).
- Станки и промышленное оборудование — шлицевые шпиндели, приводные валы.
Нужен шлицевой вал по вашим параметрам или образцу?
Компания «МеталУслуги.Ру» выполняет изготовление шлицевых валов в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Виды шлицевых соединений
| Тип шлицев | ГОСТ | Форма зуба | Особенности | Применение |
|---|---|---|---|---|
| Прямобочные | ГОСТ 1139-80 | Прямоугольная | Самые простые и технологичные. Центрирование по наружному (D), внутреннему (d) диаметру или по боковым сторонам (b). | Общее машиностроение, станки, сельхозтехника, карданы. |
| Эвольвентные | ГОСТ 6033-80 | Эвольвентная (как у зубчатых колёс) | Высокая прочность, хорошее центрирование, возможность нарезания на зубофрезерных станках. Угол профиля 30°. | Высоконагруженные передачи, КПП, редукторы, авиация. |
| Треугольные | ГОСТ 1139-80 (мелкие) | Треугольная | Большое число мелких зубьев, высокая усталостная прочность. Сложны в изготовлении. | Тонкостенные втулки, торсионы, точная механика. |
Материалы для шлицевых валов
Выбор стали зависит от нагрузок и условий эксплуатации. Основные марки:
| Материал | Термообработка | Твёрдость | Применение |
|---|---|---|---|
| Сталь 45 | Улучшение, закалка ТВЧ шлицев | HB 240-280 / HRC 45-50 | Средненагруженные валы, карданы, сельхозтехника. |
| Сталь 40Х | Улучшение + закалка ТВЧ | HB 260-300 / HRC 50-55 | Повышенные нагрузки, редукторы, станки. |
| Сталь 18ХГТ, 20ХН3А | Цементация + закалка | HRC 58-62 (поверхность) | Высоконагруженные валы КПП, ответственные узлы. |
| Сталь 30ХГСА | Закалка + отпуск | HRC 35-42 | Валы, работающие при знакопеременных и ударных нагрузках. |
| Сталь 38Х2МЮА | Азотирование | HV 800-1000 | Высокая износостойкость, минимальные деформации. |
Технология изготовления шлицевого вала
- Токарная обработка: заготовка (круглый прокат или поковка) протачивается для формирования опорных шеек, упорных буртов и хвостовиков. Важно обеспечить соосность всех поверхностей. Токарные работы — фундамент точности.
- Нарезание шлицев: в зависимости от типа шлицев и размера партии применяются разные методы:
- Зубофрезерование — для эвольвентных шлицев на валах. Зубофрезерная обработка.
- Фрезерование дисковой или концевой фрезой — для прямобочных шлицев в единичном производстве. Фрезерные работы.
- Зубодолбление — для внутренних шлицев во втулках. Зубодолбёжные работы.
- Накатывание — высокопроизводительный метод для серийного производства.
- Термообработка: закалка ТВЧ шлицевой части или цементация всего вала. Термообработка металла — ключевой этап.
- Финишное шлифование: шлифование опорных шеек и (при необходимости) шлицев для восстановления точной геометрии после термообработки. Круглое шлифование.
- Контроль: проверка радиального биения, соосности, твёрдости, соответствия шлицев калибрам.
Восстановление изношенных шлицевых валов
Если шлицы на дорогостоящем валу изношены или «слизаны», не спешите списывать деталь. Мы предлагаем восстановление шлицев методом наплавки с последующим нарезанием нового шлицевого профиля. Это обходится в 2-3 раза дешевле изготовления нового вала. Ремонт и восстановление валов — одна из наших ключевых компетенций.
Часто задаваемые вопросы
О: Шлицы передают нагрузку через несколько зубьев, обеспечивая лучшее центрирование и большую нагрузочную способность. Шпонка — через одну деталь, проще, но менее надёжно.
О: Прямобочные (ГОСТ 1139-80), эвольвентные (ГОСТ 6033-80), треугольные.
О: Да, привозите изношенный вал — мы выполним замеры и изготовим точную копию или усиленную версию.
О: Да, закалка ТВЧ, цементация, азотирование. Термообработка металла.
О: Да, наплавкой с последующим нарезанием нового профиля.
