Изготовление червячных пар: от расчёта геометрии до финишной притирки

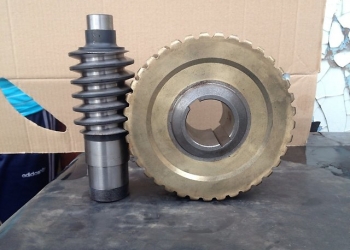

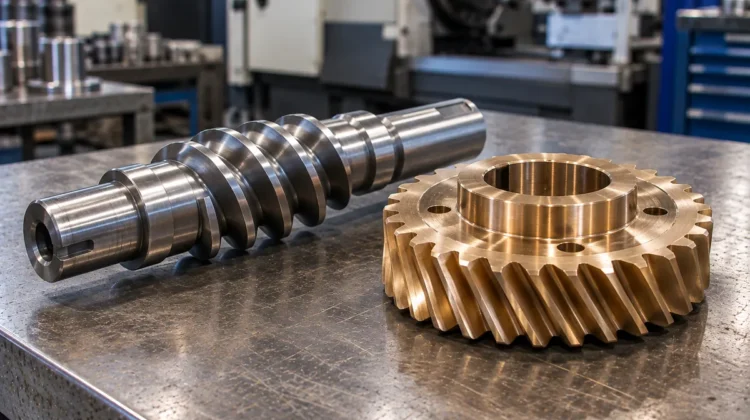

Червячная пара — это сердце любого червячного редуктора. Она состоит из червяка (стального вала с винтовой нарезкой) и червячного колеса (обычно с бронзовым венцом). От точности изготовления этой пары, правильного подбора материалов и качества сборки напрямую зависят КПД, плавность хода и ресурс всего механизма. Когда червячная пара изнашивается, замена редуктора в сборе или поиск оригинальной запчасти могут быть неоправданно дорогими. Изготовление червячной пары на заказ — это экономичная альтернатива, позволяющая не только восстановить работоспособность, но и часто улучшить характеристики узла. В этой статье мы детально разберём весь процесс: от расчёта геометрии до финишной притирки.
Что входит в понятие «червячная пара»
Червячная передача — это зубчато-винтовая передача, состоящая из двух элементов:
- Червяк — ведущий элемент, представляющий собой вал с резьбой (витками) трапецеидального или эвольвентного профиля. Изготавливается из легированной стали (40Х, 18ХГТ) с последующей цементацией и закалкой до высокой твёрдости.
- Червячное колесо — ведомый элемент, зубья которого имеют вогнутую дугообразную форму для увеличения пятна контакта. Для снижения трения венец колеса изготавливается из антифрикционных материалов — бронзы (БрАЖ9-4, БрОФ10-1) или, реже, чугуна.
Главная особенность червячной передачи — возможность получить большое передаточное число (от 1:5 до 1:100) в одной ступени при компактных размерах. Кроме того, при определённых условиях передача обладает свойством самоторможения, что широко используется в подъёмных механизмах.
Почему червяк и колесо нельзя делать из одинакового материала
В червячной передаче происходит трение скольжения с высокими удельными нагрузками. Если изготовить червяк и колесо из одинакового материала (например, из стали), произойдёт схватывание (задир) поверхностей, и передача выйдет из строя за считанные часы. Поэтому используется проверенная временем пара: твёрдый стальной червяк + мягкое бронзовое колесо. Бронза обладает отличными антифрикционными свойствами, хорошо прирабатывается к червяку и предотвращает задиры.
Нужна червячная пара по вашим параметрам или образцу?
Компания «МеталУслуги.Ру» выполняет изготовление червячных пар в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Ключевые этапы изготовления червячной пары
Производство качественной червячной пары — это сложный многоступенчатый процесс. Каждый этап критически важен для конечного результата.
1. Изготовление червяка
- Токарная обработка: из круглого проката вытачивается заготовка с шейками под подшипники и хвостовиком. Токарные работы — фундамент точности.
- Нарезание витков: выполняется на токарно-винторезных или резьбофрезерных станках. Важно точно выдержать шаг, угол подъёма и профиль витка (ZA, ZI, ZK).
- Термообработка: цементация (насыщение углеродом) и последующая закалка до твёрдости HRC 58-62. Термообработка металла — ключ к долговечности.
- Финишное шлифование витков: после закалки вал «ведёт». Шлифование восстанавливает точную геометрию и снижает шероховатость до Ra 0,4-0,8 мкм.
2. Изготовление червячного колеса
- Токарная обработка заготовки: подготовка бронзового венца и стальной ступицы (если колесо составное).
- Зубофрезерование: нарезание зубьев червячной фрезой, профиль которой соответствует профилю червяка. Зубофрезерная обработка обеспечивает точное зацепление.
- Сборка составного колеса: напрессовка бронзового венца на ступицу с натягом и фиксация винтами.
3. Притирка (приработка) пары
Для достижения максимальной плавности и увеличения пятна контакта червячная пара проходит операцию притирки — совместной приработки в сборе с использованием абразивной пасты. Это позволяет компенсировать микроскопические погрешности изготовления и значительно снизить шум при работе.
Материалы для червячных пар: сравнительная таблица
| Элемент | Материал | Термообработка | Твёрдость | Применение |
|---|---|---|---|---|
| Червяк | Сталь 40Х | Улучшение + закалка ТВЧ | HRC 45-52 | Средненагруженные редукторы |
| Червяк | Сталь 18ХГТ | Цементация + закалка | HRC 58-62 | Высоконагруженные передачи |
| Червяк | Сталь 12ХН3А | Цементация + закалка | HRC 58-63 | Особо ответственные узлы, ударные нагрузки |
| Колесо (венец) | Бронза БрАЖ9-4 | Без ТО | HB 100-120 | Хорошая износостойкость, оптимально по цене |
| Колесо (венец) | Бронза БрОФ10-1 | Без ТО | HB 80-100 | Лучшие антифрикционные свойства, высокие нагрузки |
| Колесо (венец) | Чугун СЧ20 | Без ТО | HB 170-240 | Тихоходные малонагруженные передачи |
Цельное vs составное червячное колесо
| Тип колеса | Преимущества | Недостатки |
|---|---|---|
| Цельное бронзовое | Максимальная прочность, нет риска проворота венца, проще в изготовлении | Высокая стоимость (большой расход дорогой бронзы) |
| Составное (сталь + бронза) | Экономия бронзы до 70%, возможность замены только венца при износе | Сложнее в изготовлении, требуется точная посадка с натягом |
Часто задаваемые вопросы
О: Для мощных, импортных или устаревших моделей изготовление пары обходится в 3-5 раз дешевле и выполняется в 2-3 раза быстрее, чем поставка оригинальной запчасти или нового редуктора.
О: Да, это стандартная задача. Привозите червяк и колесо — наш технолог выполнит все замеры (модуль, шаг, угол подъёма, профиль) и изготовит точную копию.
О: Это свойство, при котором движение может передаваться только от червяка к колесу, но не наоборот. Используется в лебёдках, подъёмниках, лифтах для безопасности. Самоторможение проявляется при передаточном числе более 1:30 и угле подъёма витка менее 5°.
О: Да, для ответственных передач выполняем совместную притирку в сборе с контролем пятна контакта по краске.
О: Стандартно 7-8 степень точности по ГОСТ. С финишным шлифованием витков червяка — 6-7 степень.
О: Цилиндрические (архимедовы ZA, эвольвентные ZI, конволютные ZK) и глобоидные (по запросу).
Нужна надёжная червячная пара для вашего редуктора?
Отправьте фото или эскиз изношенной детали — рассчитаем стоимость и сроки в течение 30 минут.
