Гипоидные передачи: что это, где применяются и как изготавливаются

Когда речь заходит о главных передачах заднеприводных автомобилей, внедорожников и тяжёлой спецтехники, профессионалы вспоминают термин «гипоидная передача». Это разновидность конической передачи, которая произвела революцию в автомобилестроении, позволив опустить карданный вал и снизить центр тяжести машины. Однако изготовление гипоидных шестерен — одна из самых сложных задач в зубообработке, требующая специализированного оборудования и высочайшей квалификации. В этой статье разберём, чем гипоидная передача отличается от обычной конической, где она применяется и как организован процесс её производства.

Что такое гипоидная передача и в чём её особенность

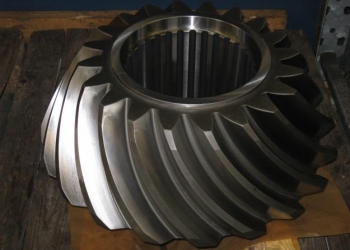

Гипоидная передача — это зубчатая передача, состоящая из конической ведущей шестерни и ведомого колеса, оси которых не пересекаются, а скрещиваются. Ключевое отличие от обычной конической передачи — гипоидное смещение (оси валов смещены на величину E). Обычно ось ведущей шестерни опущена вниз относительно оси ведомого колеса.

Эта, казалось бы, небольшая конструктивная особенность даёт ряд важных преимуществ:

• Снижение центра тяжести автомобиля: карданный вал располагается ниже, что улучшает устойчивость и управляемость.
• Повышенная прочность и плавность зацепления: в зацеплении одновременно находится больше зубьев, чем в конической передаче.
• Более тихая работа: скольжение в контакте происходит иначе, что снижает шум.

Однако есть и недостаток: повышенное трение скольжения требует применения специальных гипоидных масел с противозадирными присадками.

Где применяются гипоидные передачи

• Автомобилестроение: главные передачи ведущих мостов заднеприводных и полноприводных автомобилей (классика ВАЗ, ГАЗ, УАЗ, все современные внедорожники и грузовики).
• Сельскохозяйственная и строительная техника: редукторы мостов тракторов, комбайнов, погрузчиков.
• Горнодобывающее оборудование: мощные редукторы конвейеров и дробилок.
• Судостроение: угловые колонки и редукторы.
• Станкостроение: приводы с пересекающимися осями, требующие высокой плавности.

Сравнение: коническая vs гипоидная передача

Технология изготовления гипоидных шестерен

Производство гипоидной пары — это вершина зубообработки. Процесс включает несколько сложных этапов:

1. Токарная обработка заготовок: подготовка поковок ведущей и ведомой шестерён. Токарные работы — фундамент точности.
2. Нарезание гипоидного зуба: выполняется на специальных гипоидных зуборезных станках методом обкатки. Используются резцовые головки, которые формируют сложный спиральный профиль зуба с переменной высотой. Это самая ответственная операция.
3. Термообработка: цементация (насыщение углеродом) и последующая закалка до твёрдости HRC 58-62. Обеспечивает высокую износостойкость и прочность. Термообработка металла — ключевой этап.
4. Зубошлифование: после закалки детали «ведёт». Шлифование восстанавливает точную геометрию зуба (5-6 степень точности) и снижает шероховатость. Зубошлифовка критически важна для бесшумной работы.
5. Притирка пары: ведущая и ведомая шестерни совместно притираются на специальном станке с абразивной пастой для достижения идеального пятна контакта.
6. Контроль пятна контакта и шума: пара проверяется на специальном стенде.

Материалы для гипоидных шестерен

Признаки износа гипоидной пары

• Гул (вой) при движении под нагрузкой: особенно заметен на скоростях 60-90 км/ч, меняется при нажатии и сбросе газа.
• Стук при переключении передач или трогании с места: указывает на увеличенный люфт в зацеплении.
• Вибрация на высокой скорости.
• Течь масла через сальник ведущей шестерни (часто вызвана люфтом подшипников из-за износа пары).
• Металлическая стружка в масле редуктора.

Часто задаваемые вопросы

Автор: технический отдел «МеталУслуги.Ру»
