Шестерни для редуктора: изготовление на заказ, материалы и расчёт геометрии
Редуктор — сердце любого промышленного привода. И его «слабое звено» — это зубчатые пары. Когда изнашивается или ломается шестерня, встаёт вопрос: менять весь редуктор, искать оригинальную запчасть (часто под заказ на месяцы) или изготовить шестерню для редуктора на заказ? Практика показывает, что индивидуальное изготовление не только быстрее, но и позволяет улучшить характеристики узла за счёт подбора современных материалов. В этой статье разберём все этапы: от расчёта геометрии до финишной термообработки.
Какие шестерни в редукторах выходят из строя чаще всего
В зависимости от типа редуктора (цилиндрический, конический, червячный, планетарный) нагрузка распределяется по-разному. Статистика отказов выглядит так:

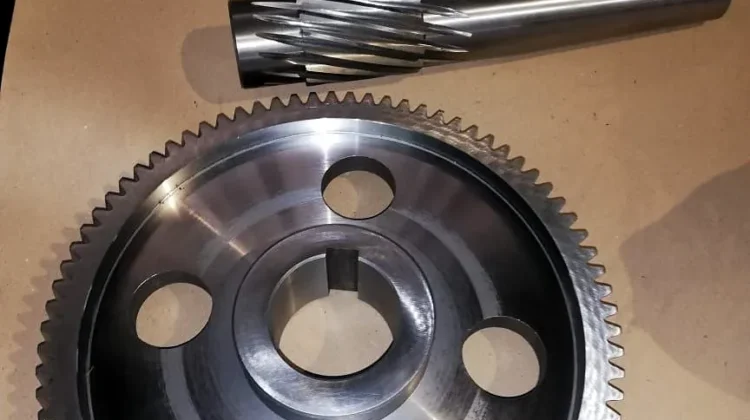

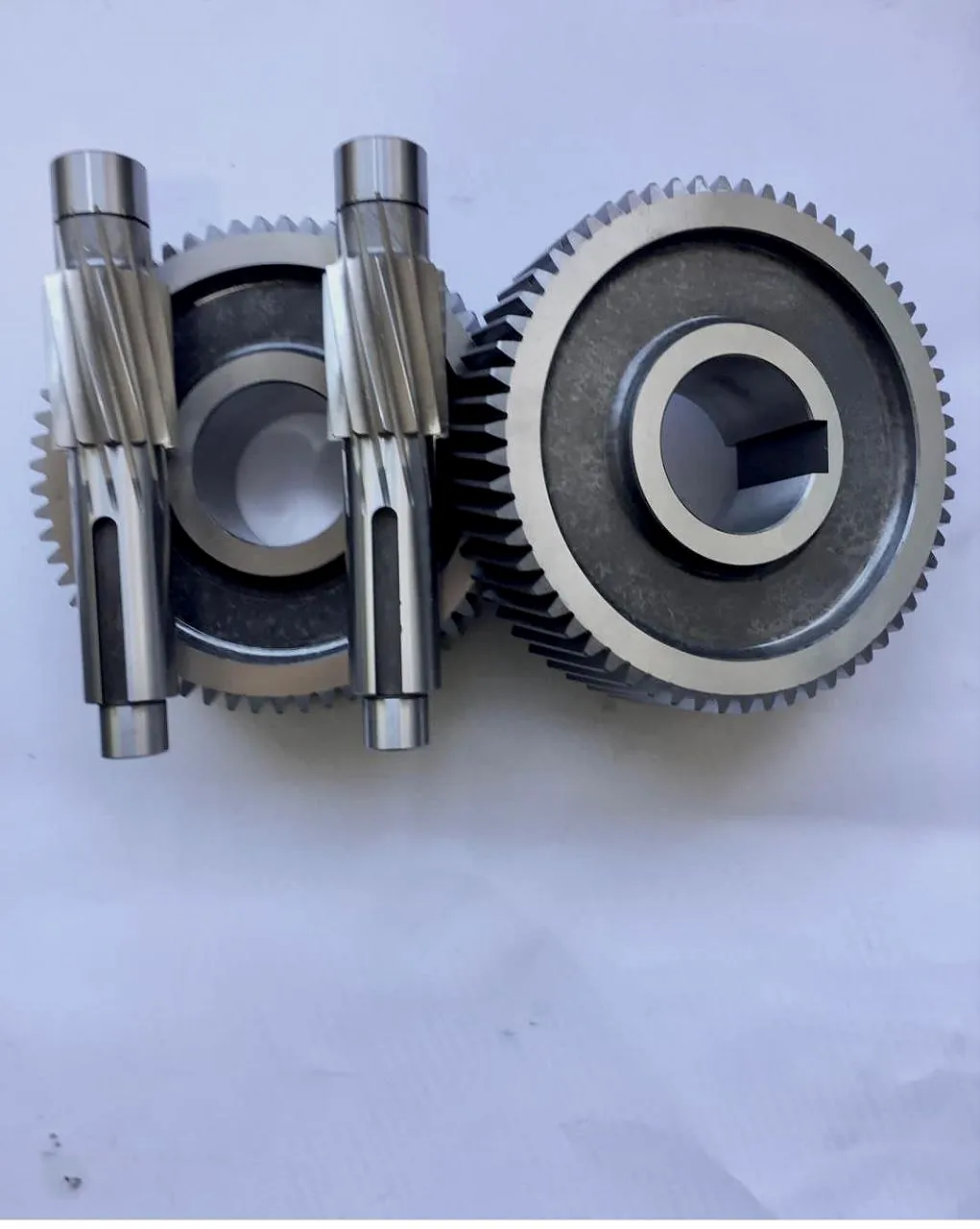

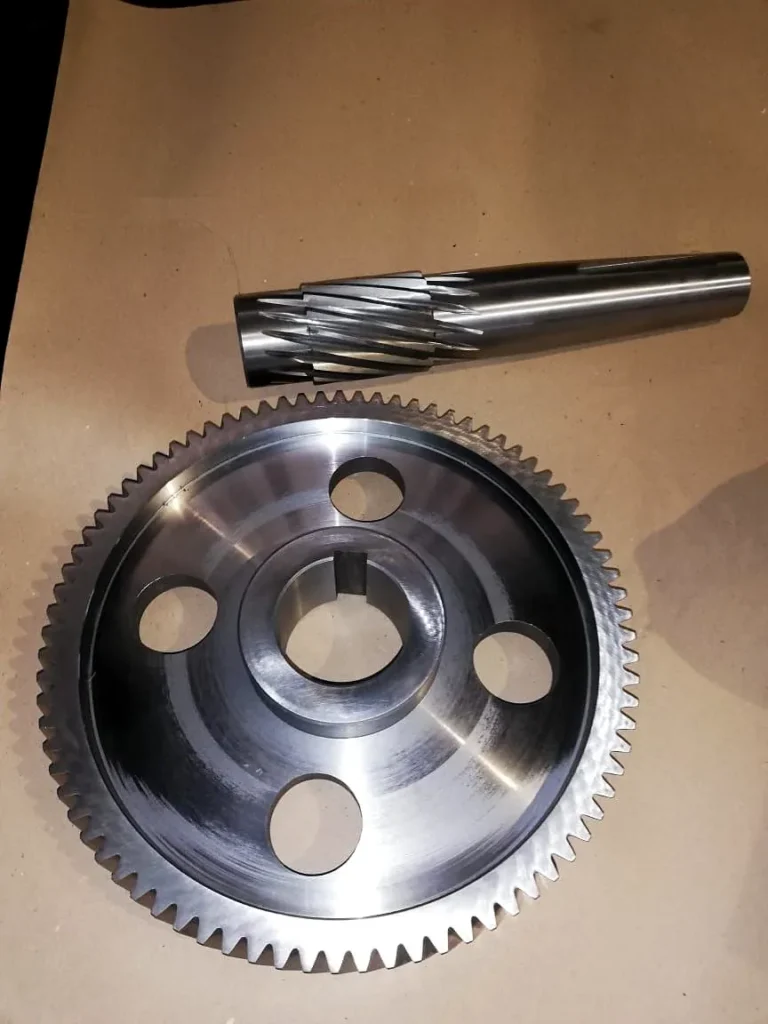

- Цилиндрические редукторы: чаще всего изнашивается малая шестерня (вал-шестерня) быстроходной ступени — она испытывает наибольшее число циклов нагружения.
- Конические редукторы: выкрашивание или излом зубьев ведущей конической шестерни из-за неправильной регулировки пятна контакта.
- Червячные редукторы: износ бронзового венца червячного колеса (естественный процесс), реже — износ стального червяка.
- Планетарные редукторы: износ или поломка сателлитов и солнечной шестерни при ударных нагрузках.
В 90% случаев выгоднее изготовить одну-две изношенные шестерни, чем менять редуктор в сборе. Ремонт промышленных редукторов с заменой зубчатых пар — наша специализация.
Нужна шестерня для редуктора по вашим параметрам?
Компания «МеталУслуги.Ру» выполняет изготовление шестерен для редукторов в Москве. Отправьте чертёж или образец — рассчитаем стоимость за 30 минут.
Расчёт геометрии: почему нельзя просто скопировать образец
Самый частый вопрос: «Можно ли просто привезти старую шестерню и сделать такую же?». Ответ: можно, но с оговорками. Дело в том, что в процессе износа профиль зуба меняется, появляется неравномерный износ. Кроме того, в редукторах часто используется коррекция (смещение) исходного контура для повышения прочности или вписывания в заданное межосевое расстояние.
Наши технологи не просто копируют геометрию, а выполняют обратный инжиниринг:
- Измерение фактических размеров: модуль, число зубьев, угол наклона, диаметр вершин, ширина венца.
- Расчёт теоретического модуля и коррекции: по таблицам и формулам ГОСТ определяется исходная геометрия до износа.
- Проверка по ответной детали: если есть парная шестерня, проверяется пятно контакта.
- Корректировка чертежа: с учётом фактического износа ответной детали иногда вносятся микронные поправки для идеального зацепления.
Материалы для шестерен редукторов: от 45 стали до теплостойких сплавов
Выбор марки стали и метода термообработки определяет ресурс шестерни. Вот что мы используем в зависимости от типа редуктора и нагрузок:
| Тип редуктора / Нагрузка | Марка стали | Термообработка | Твёрдость поверхности |
|---|---|---|---|
| Малонагруженные, тихоходные | Сталь 45 | Улучшение или закалка ТВЧ | HRC 40-50 |
| Средненагруженные, промышленные | Сталь 40Х, 40ХН | Улучшение + закалка ТВЧ | HRC 50-55 |
| Высоконагруженные, скоростные | Сталь 20Х, 18ХГТ, 12ХН3А | Цементация + закалка + низкий отпуск | HRC 58-62 |
| Червячные колёса | Бронза БрАЖ9-4, БрОФ10-1 | Без термообработки | HB 100-170 |
| Планетарные, высокий крутящий момент | Сталь 20ХН3А, 18Х2Н4МА | Цементация + закалка + обработка холодом | HRC 60-64 |
| Пищевые, химические | Нержавейка AISI 304, 316, 420 | Азотирование или без ТО | HRC 45-55 (после азотирования) |
После термообработки обязательно выполняется зубошлифование для устранения поводок и достижения точности 6-7 степени.
Технология изготовления: полный цикл
- Токарная обработка заготовки: из круглого проката или поковки вытачивается «черновая» шестерня с припуском под зубонарезание. Токарные работы — первый этап.
- Зубонарезание: в зависимости от типа шестерни — зубофрезерование (цилиндрические), зубодолбление (внутренние венцы, блочные) или нарезание конических пар.
- Слесарная обработка: сверление отверстий, нарезание шпоночных пазов, резьбы.
- Термообработка: цементация, закалка ТВЧ или объёмная закалка в зависимости от марки стали. Термообработка металла выполняется с контролем твёрдости.
- Финишное зубошлифование: восстановление точности профиля после термообработки.
- Контроль: проверка на зубомере, биениемере, контроль пятна контакта с ответной деталью.
Часто задаваемые вопросы
О: Для массовых редукторов (типа Ц2У, РМ) часто есть готовые запчасти. Для импортных, устаревших или нестандартных редукторов изготовление на заказ — единственный вариант, причём по цене в 1,5-2 раза ниже оригинала.
О: Да, это стандартная практика. Мы изготавливаем только изношенную шестерню, при необходимости корректируя геометрию с учётом износа ответной детали.
О: Наш технолог использует зубомеры и специальные таблицы. Для точного определения угла наклона косозубых колёс используется инструментальный микроскоп или расчёт по слепку.
О: Да, изготавливаем солнечные шестерни, сателлиты, коронные венцы с внутренним зубом.
О: Стандартный срок — 3-5 дней. Срочное изготовление возможно за 1-2 дня при наличии свободных мощностей.
О: Да, гарантия 12 месяцев на отсутствие производственных дефектов при условии правильной сборки и смазки редуктора.
Нужна надёжная шестерня для вашего редуктора?
Отправьте чертёж или фото изношенной детали — рассчитаем стоимость и сроки в течение 30 минут.
