Прямозубые шестерни — самый распространённый тип зубчатых колёс в машиностроении. Они просты в изготовлении, не создают осевых нагрузок и имеют высокий КПД. Несмотря на появление более сложных косозубых и шевронных передач, прямозубые шестерни остаются незаменимыми в огромном количестве механизмов. В этой статье разберём, где они применяются, как их изготавливают и на что обратить внимание при заказе.

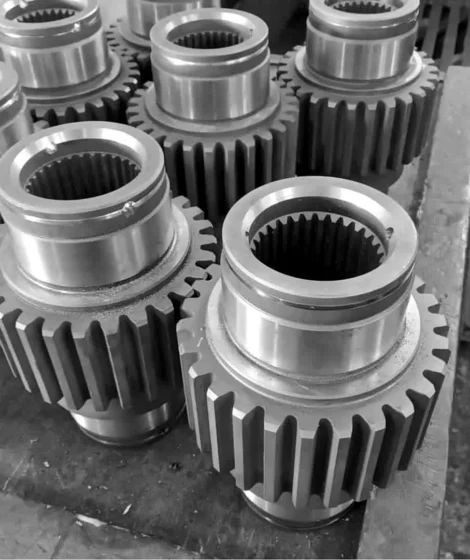

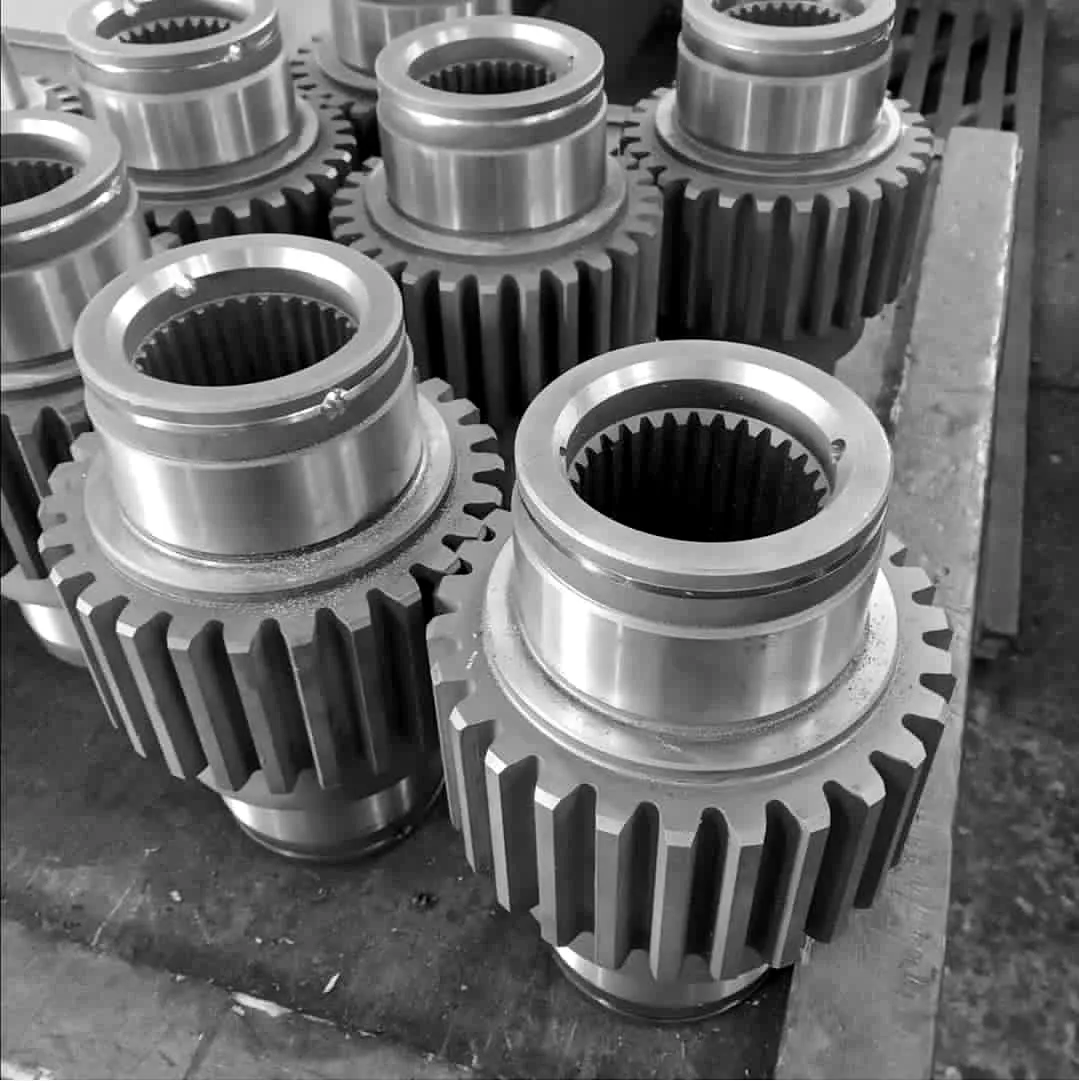

Что такое прямозубая шестерня

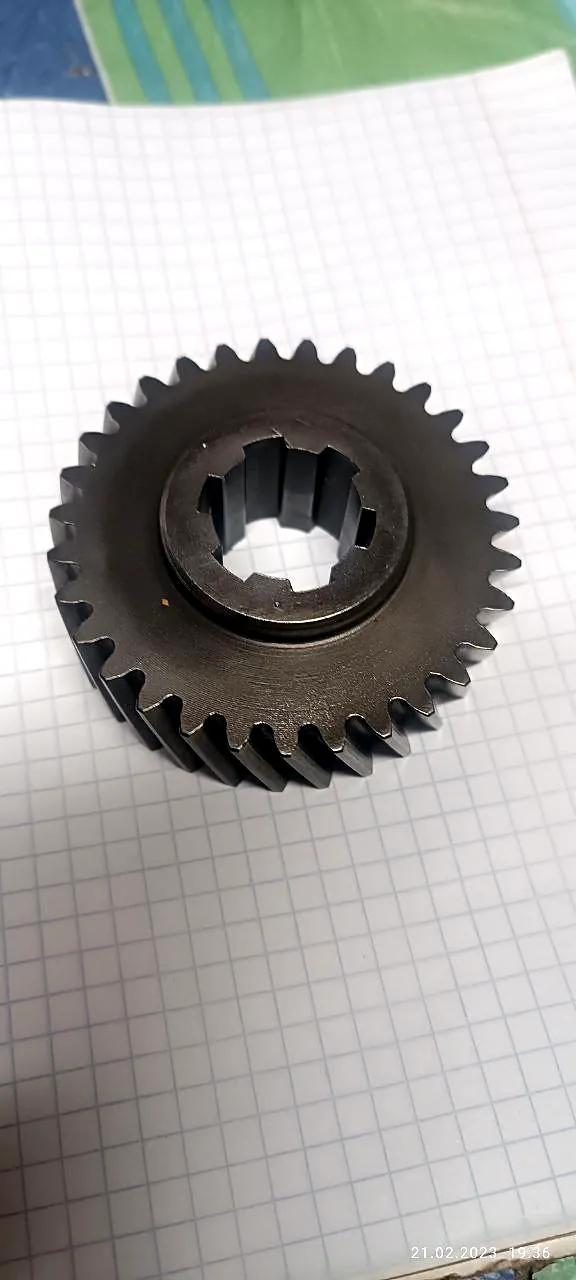

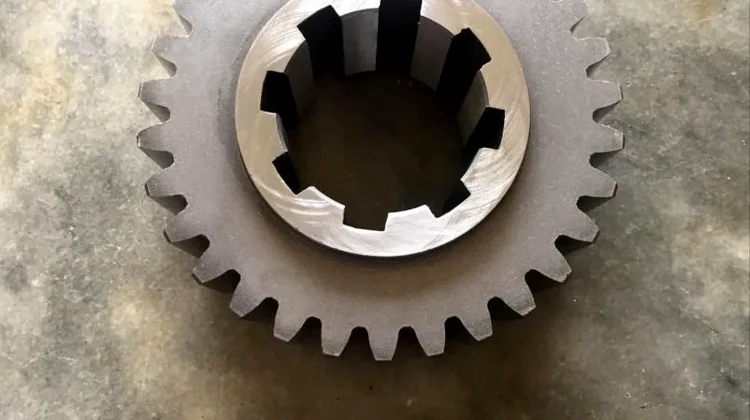

Прямозубая шестерня — это цилиндрическое зубчатое колесо, у которого зубья расположены параллельно оси вращения. В зацеплении с другой прямозубой шестернёй они образуют цилиндрическую передачу для передачи вращения между параллельными валами.
Основные преимущества:
- Простота изготовления — могут нарезаться на универсальном оборудовании.
- Отсутствие осевых нагрузок — не требуют упорных подшипников.
- Высокий КПД — до 98-99%.
- Низкая стоимость — по сравнению с косозубыми и коническими.

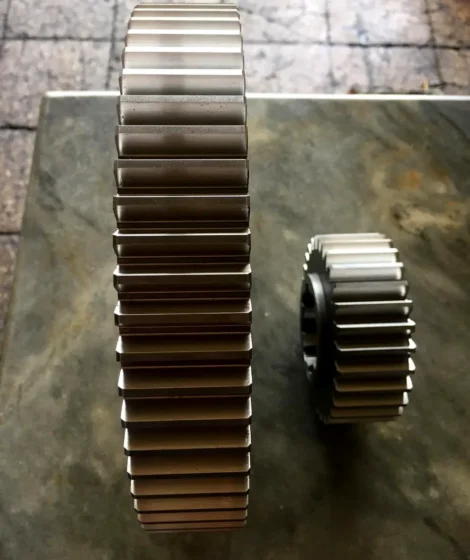

Где применяются прямозубые шестерни
- Коробки передач станков: гитары сменных колёс, коробки скоростей.
- Редукторы общего назначения: цилиндрические одно- и двухступенчатые.
- Сельхозтехника: приводы транспортёров, редукторы.
- Насосы и компрессоры: шестерёнчатые насосы.
- Точная механика: приборы, счётчики, часовые механизмы.

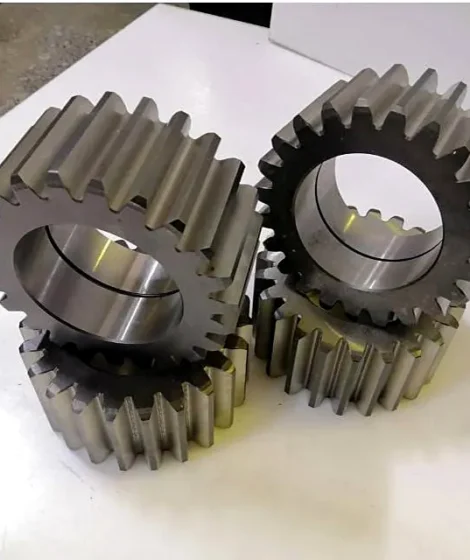

Нужны прямозубые шестерни по вашим чертежам?

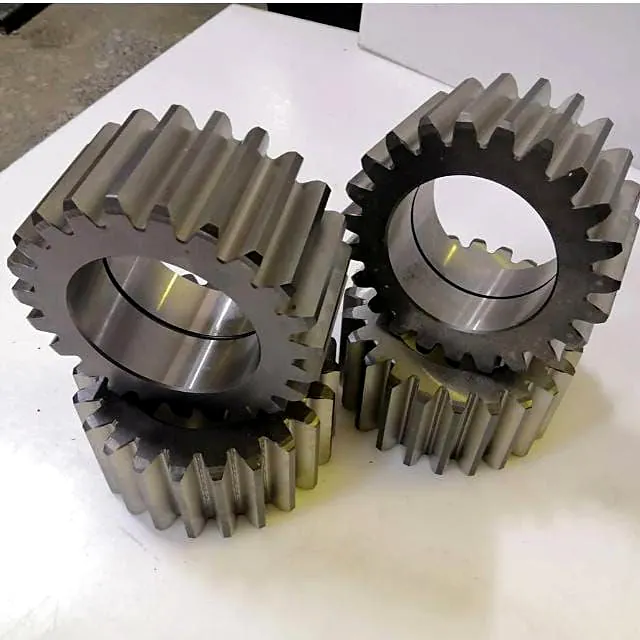

Компания «МеталУслуги.Ру» выполняет изготовление прямозубых шестерен в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Методы изготовления прямозубых шестерен
1. Зубофрезерование червячной фрезой
Самый производительный метод для серийного производства. Червячная фреза вращается и постепенно врезается в заготовку, формируя профиль зуба методом обкатки. Обеспечивает 7-8 степень точности. Зубофрезерная обработка — основной метод в нашем производстве.

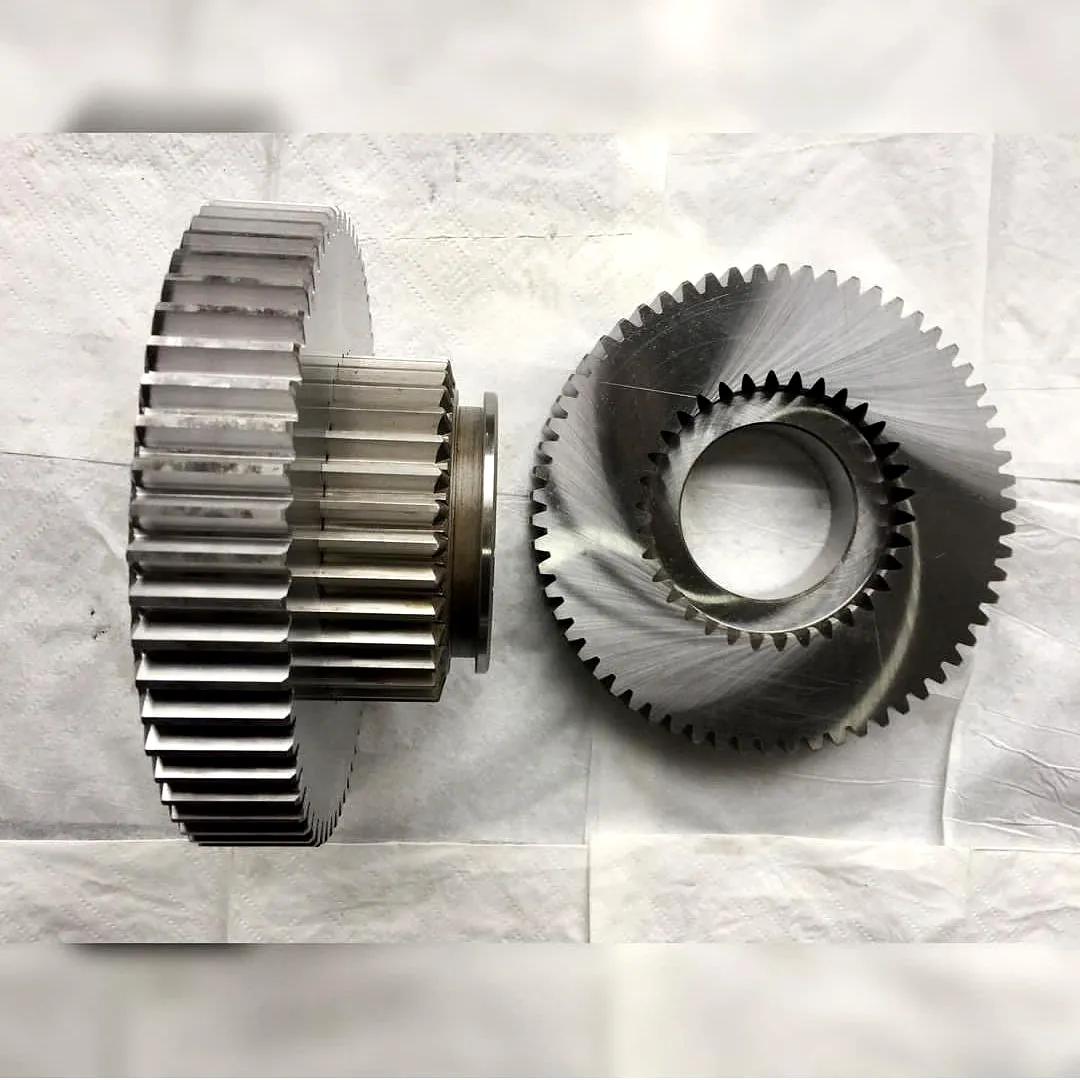

2. Зубодолбление
Применяется для нарезания внутренних зубьев, блочных шестерён и колёс с ограниченным вылетом. Долбяк совершает возвратно-поступательное движение. Зубодолбёжные работы незаменимы в ремонтном производстве.
3. Фрезерование дисковой модульной фрезой
Метод для единичного производства и ремонта. Используется на универсально-фрезерных станках с делительной головкой. Точность ниже, чем при зубофрезеровании (9-10 степень).
4. Электроэрозионная вырезка
Для очень твёрдых материалов (HRC 60+) или сложных профилей. Электроэрозионная резка обеспечивает высочайшую точность.
Материалы для прямозубых шестерен
| Материал | Термообработка | Твёрдость | Применение |
|---|---|---|---|
| Сталь 45 | Закалка ТВЧ | HRC 45-50 | Средненагруженные передачи |
| Сталь 40Х | Улучшение + ТВЧ | HRC 50-55 | Повышенные нагрузки, редукторы |
| Сталь 20Х, 18ХГТ | Цементация + закалка | HRC 58-62 | Высоконагруженные передачи |
| Нержавейка AISI 304, 316 | Без термообработки | HB 150-200 | Пищевое, химическое оборудование |
| Чугун СЧ20, СЧ30 | Без термообработки | HB 170-240 | Крупногабаритные тихоходные колёса |
| Капролон, текстолит | — | — | Малонагруженные, бесшумные передачи |
Сравнение: прямозубые vs косозубые шестерни
| Критерий | Прямозубые | Косозубые |
|---|---|---|
| Стоимость | ✅ Ниже | ❌ Выше на 20-40% |
| Осевая нагрузка | ✅ Отсутствует | ❌ Требует упорных подшипников |
| Плавность хода | ❌ Ударное зацепление | ✅ Плавное |
| Уровень шума | ❌ Выше | ✅ Ниже |
| Нагрузочная способность | 🟡 Средняя | ✅ Выше |
| КПД | ✅ 98-99% | 🟡 97-98% |
Часто задаваемые вопросы
О: У прямозубой зубья параллельны оси, нет осевых нагрузок. У косозубой — под углом, зацепление плавнее, но есть осевая сила.
О: От 0,5 мм (мелкомодульные) до 20 мм.
О: Да, привозите образец — мы выполним замеры и изготовим точную копию.
О: Да, закалка ТВЧ, цементация, улучшение. Термообработка металла.
О: Стандартно 7-8 степень по ГОСТ. С зубошлифованием — 6 степень.
