Шлифовка и полировка валов: точность, качество поверхности и когда это нужно
Вал — одна из самых ответственных деталей в любом механизме. От точности его геометрии и качества поверхности зависят надёжность подшипниковых узлов, герметичность уплотнений и общий ресурс машины. После токарной обработки, термообработки или наплавки поверхность вала далека от идеала: присутствуют риски, овальность, конусность, а после закалки — ещё и поводки. Шлифовка и полировка валов — это финишные операции, которые превращают заготовку в точную и долговечную деталь. В этой статье разберём, зачем нужна шлифовка валов, какие методы применяются и чем полировка отличается от шлифования.
Зачем шлифовать и полировать валы
Шлифование и полировка решают несколько критически важных задач:
- Обеспечение точной посадки подшипников: допуск на шейку вала под подшипник составляет всего 0,01-0,02 мм. Достичь такой точности можно только шлифованием.
- Восстановление геометрии после термообработки: закалка, цементация или азотирование неизбежно вызывают деформацию («поводку») вала. Шлифовка устраняет овальность, конусность и бочкообразность.
- Снижение шероховатости: для подвижных уплотнений (сальников, манжет) требуется низкая шероховатость (Ra 0,4-0,8 мкм), иначе уплотнение быстро износится.
- Повышение усталостной прочности: микронеровности являются концентраторами напряжений. Полировка снижает риск зарождения усталостных трещин.
- Улучшение товарного вида: полированные валы выглядят эстетично и меньше подвержены коррозии.
Шлифовка vs полировка валов: в чём разница
| Критерий | Шлифовка | Полировка |
|---|---|---|
| Цель | Обеспечение точного размера и геометрии | Снижение шероховатости, придание блеска |
| Инструмент | Абразивные круги (электрокорунд, эльбор, алмаз) | Войлочные, тканевые круги с пастой, абразивные ленты |
| Съём металла | Значительный (десятые-сотые доли мм) | Минимальный (микроны) |
| Точность | 5-6 квалитет (0,005-0,01 мм) | Не изменяет размеры |
| Шероховатость Ra | 0,4-1,6 мкм | 0,05-0,2 мкм |
Нужна шлифовка или полировка вала?
Компания «МеталУслуги.Ру» выполняет шлифовку и полировку валов в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Виды шлифования валов

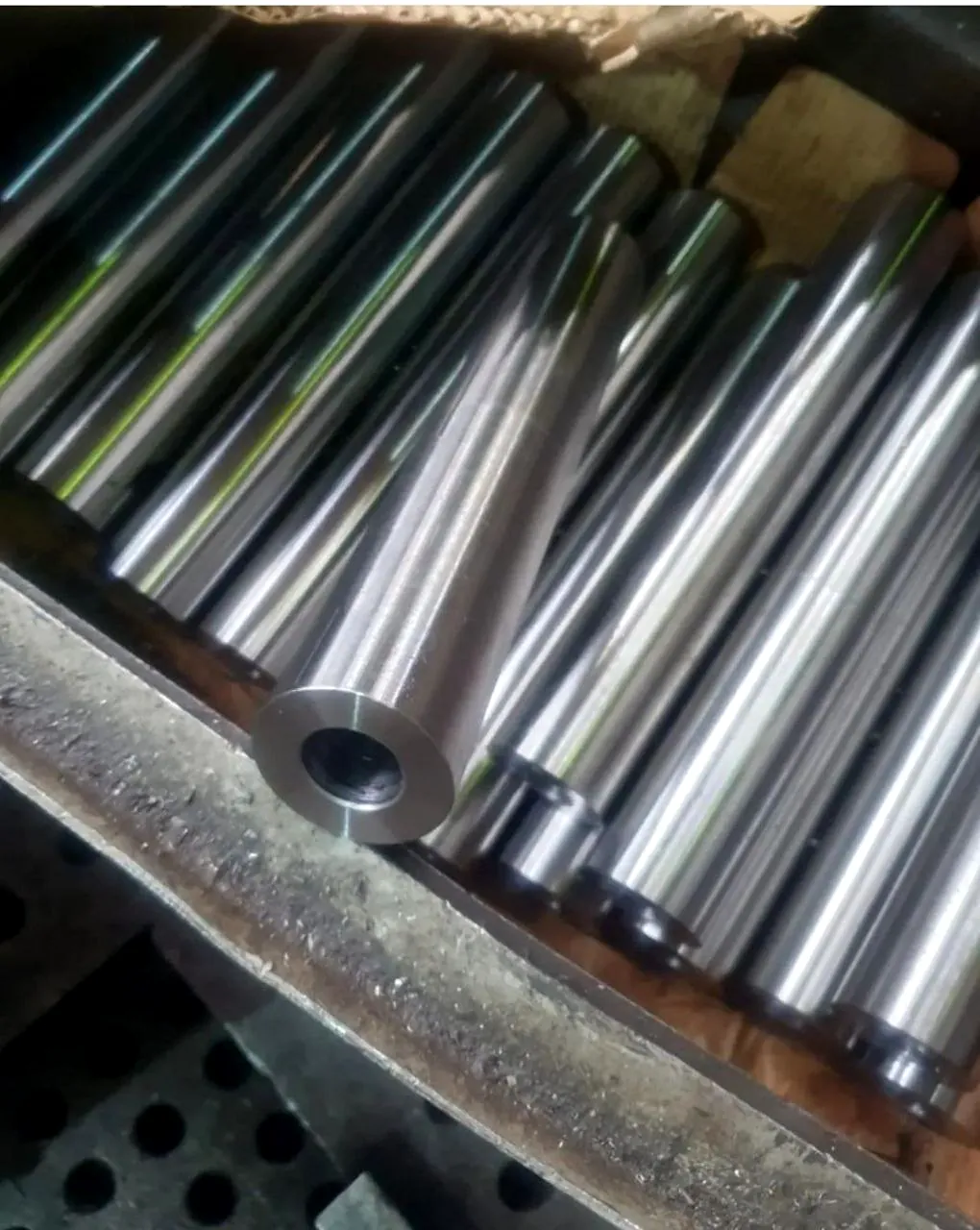

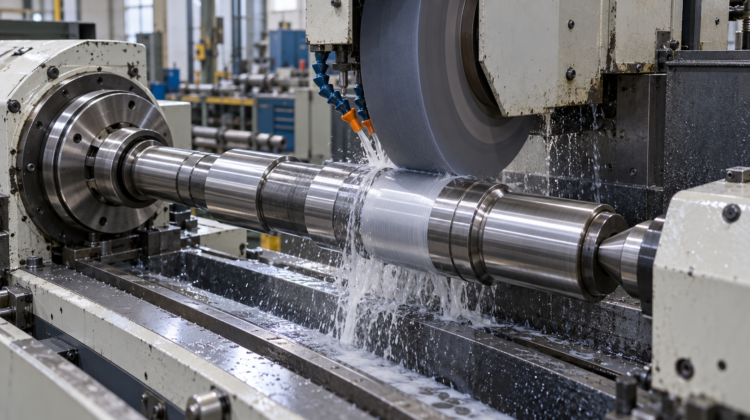

1. Круглое наружное шлифование
Основной метод обработки валов. Заготовка зажимается в центрах и вращается, а шлифовальный круг обрабатывает наружную цилиндрическую поверхность. Различают:
- Продольное шлифование: круг движется вдоль оси вала. Применяется для длинных валов.
- Врезное шлифование: круг сразу погружается на нужную глубину по всей ширине. Производительнее, применяется для коротких шеек.
Круглошлифовальные работы — основа точного машиностроения.
2. Бесцентровое шлифование
Вал не зажимается в центрах, а свободно лежит на ноже и вращается между двумя кругами — шлифовальным и ведущим. Применяется для:
- Массовой обработки гладких валов, пальцев, осей.
- Деталей малого диаметра, которые сложно закрепить в центрах.
- Высокой производительности.
Бесцентровое шлифование — выбор для серийного производства.
3. Шлифование торцов и уступов
Обработка плоских поверхностей, перпендикулярных оси вала (буртиков, торцов). Важно для точной фиксации подшипников и других деталей. Выполняется на круглошлифовальных станках с подторцовкой.
Полировка валов: методы и применение
1. Механическая полировка
Выполняется войлочными или матерчатыми кругами с нанесением полировальной пасты (алмазной, эльборовой, на основе оксида хрома). Применяется для:
- Шеек под сальники и манжеты (снижение износа уплотнений).
- Штоков гидроцилиндров (обеспечение герметичности).
- Декоративных элементов.
2. Суперфиниширование (суперфиниш)
Тонкая абразивная обработка брусками, которые колеблются с высокой частотой и малой амплитудой. Обеспечивает шероховатость Ra 0,05-0,1 мкм и формирует особый микрорельеф, удерживающий смазку. Применяется для ответственных подшипниковых шеек.
3. Полировка абразивной лентой
Универсальный метод для обработки длинных валов. Лента нужной зернистости прижимается к вращающемуся валу. Позволяет быстро получить требуемую шероховатость.
Типовые требования к точности и шероховатости
| Элемент вала | Допуск диаметра | Шероховатость Ra, мкм |
|---|---|---|
| Шейка под подшипник качения | k6, m6, n6 (0,01-0,03 мм) | 0,8-1,6 |
| Шейка под подшипник скольжения | h6, h7 (0,01-0,02 мм) | 0,2-0,4 |
| Место под сальник/манжету | h8, h9 (0,02-0,05 мм) | 0,2-0,4 (полировка) |
| Шток гидроцилиндра | f7, f8 (0,02-0,05 мм) | 0,1-0,2 (суперфиниш) |
| Посадочное место под шкив/муфту | h6, js6 (0,01-0,02 мм) | 0,8-1,6 |
Шлифовка после наплавки и термообработки
При восстановлении изношенных валов методом наплавки образуется неровная поверхность с припуском под механическую обработку. Шлифовка позволяет:
- Снять лишний металл до нужного диаметра.
- Устранить овальность и конусность.
- Обеспечить требуемую шероховатость.
После термообработки (закалка ТВЧ, цементация) вал обязательно шлифуют для устранения деформаций. Термообработка металла + шлифовка — неразрывная связка.
Часто задаваемые вопросы
О: При круглом шлифовании — 5-6 квалитет (0,005-0,01 мм).
О: Для подшипников качения достаточно шлифовки (Ra 0,8-1,6). Для подшипников скольжения и уплотнений рекомендуется полировка (Ra 0,2-0,4).
О: Да, это стандартная операция при восстановлении валов. Шлифовка снимает припуск и обеспечивает точный размер.
О: Гладкие, ступенчатые, шлицевые (по наружному диаметру), эксцентриковые. Длина до 1500 мм, диаметр до 300 мм.
О: Да, для ответственных валов выполняем суперфиниш с шероховатостью Ra 0,05-0,1 мкм.
Нужна качественная шлифовка или полировка вала?
Отправьте чертёж или фото детали — рассчитаем стоимость и сроки в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
