Питчевые шестерни: что это, перевод в метрическую систему и изготовление на заказ
При ремонте импортного оборудования, особенно американского или британского производства, инженеры часто сталкиваются с нестандартными зубчатыми колёсами. Вместо привычного модуля в миллиметрах в чертежах указан питч (Diametral Pitch, DP). Попытка заменить такую шестерню метрическим аналогом почти всегда приводит к заклиниванию или быстрому износу. В этой статье разберём, что такое питчевые шестерни, как перевести питч в модуль и почему изготовление питчевых шестерен на заказ — это единственно правильное решение.

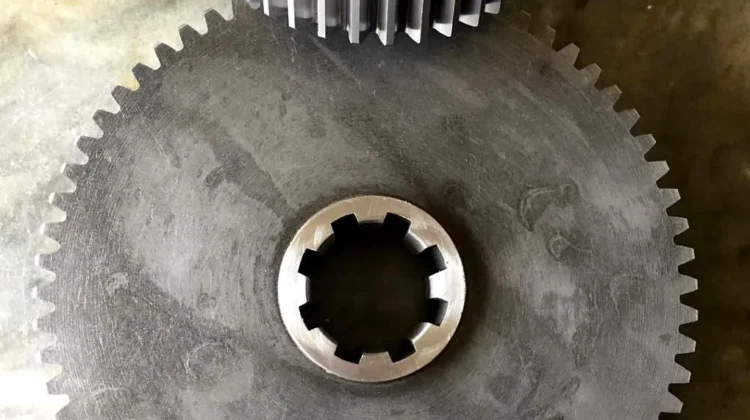

Что такое питч и чем он отличается от модуля
В метрической системе (Россия, Европа, Азия) основным параметром зубчатого колеса является модуль (m) — отношение шага зубьев к числу π, измеряется в миллиметрах. В дюймовой системе (США, Великобритания) используется диаметральный питч (DP) — число зубьев, приходящееся на один дюйм (25,4 мм) делительного диаметра.
Формула перевода:
- Модуль (мм) = 25,4 / DP
- DP = 25,4 / Модуль (мм)
Например, питч DP 8 примерно соответствует модулю 3,175 мм. Важно понимать, что это НЕ точное соответствие. Шестерня с модулем 3,0 мм и шестерня с DP 8 имеют РАЗНЫЙ шаг и профиль зуба. Они не будут работать в паре!
Где применяются питчевые шестерни
- Американское и британское оборудование: станки, редукторы, насосы.
- Нефтегазовая отрасль: оборудование для бурения и добычи.
- Судостроение: механизмы импортного производства.
- Винтажные автомобили и мотоциклы: Harley-Davidson, Indian, старые Ford и Chevrolet.
- Авиация: компоненты импортных двигателей и агрегатов.
Нужны питчевые шестерни по вашим чертежам?
Компания «МеталУслуги.Ру» выполняет изготовление питчевых шестерен в Москве с любым DP. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Стандартные значения питча
Наиболее распространённые значения Diametral Pitch:
| DP (питч) | Примерный модуль (мм) | Применение |
|---|---|---|
| DP 2,5 | 10,16 | Крупные редукторы, тяжёлое оборудование |
| DP 4 | 6,35 | Промышленные станки, прессы |
| DP 6 | 4,233 | Общее машиностроение, насосы |
| DP 8 | 3,175 | Станки, сельхозтехника |
| DP 10 | 2,54 | Точная механика, мотоциклы |
| DP 12 | 2,117 | Приводы, автомобильные агрегаты |
| DP 16 | 1,588 | Приборостроение |
| DP 20 | 1,27 | Точные приборы |

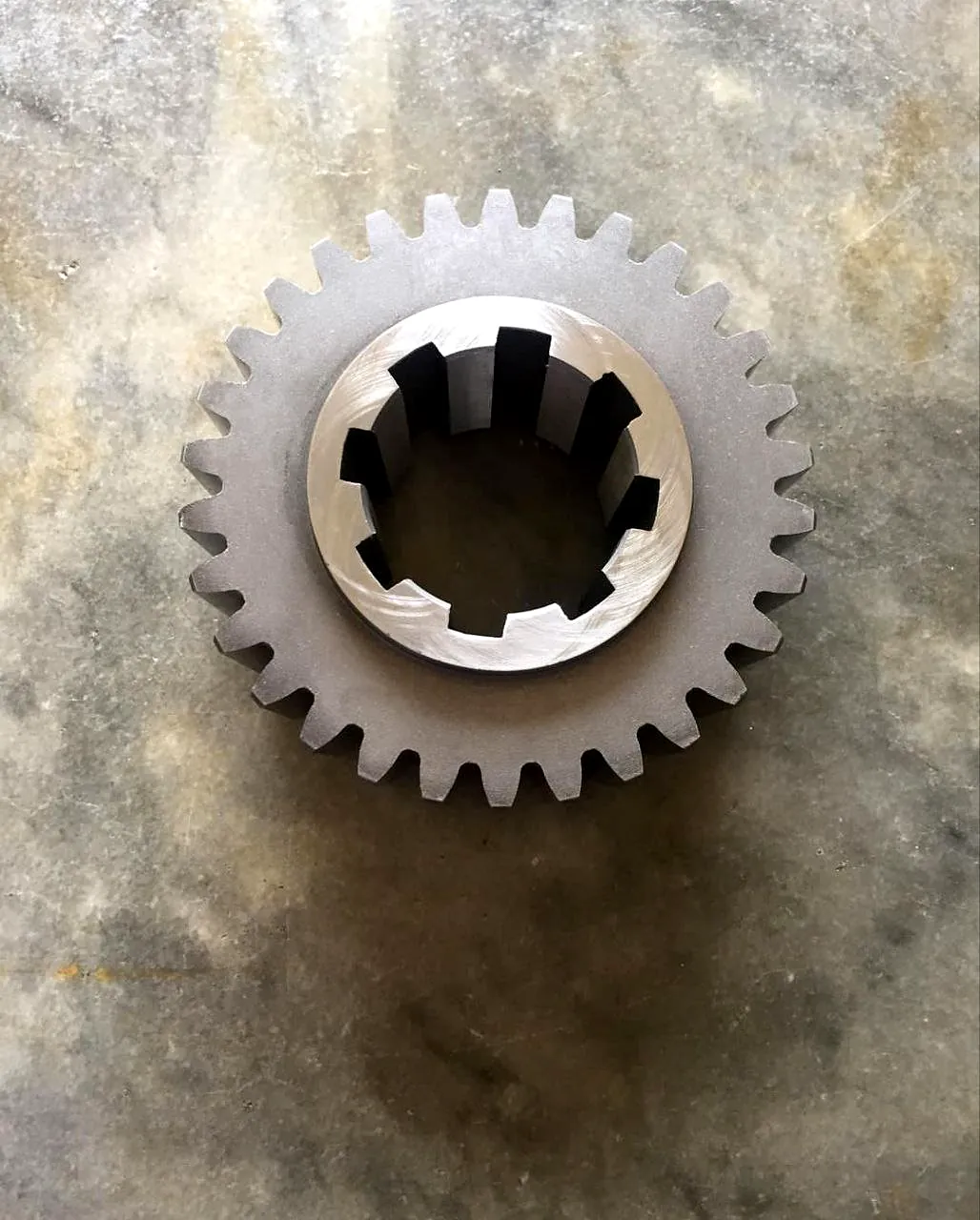

Особенности изготовления питчевых шестерен
1. Специальный режущий инструмент
Для нарезания питчевых шестерен требуются фрезы и долбяки, спроектированные под конкретный DP и угол зацепления (обычно 14,5° или 20°). Мы имеем в наличии инструмент под большинство стандартных питчей или изготавливаем его под заказ.

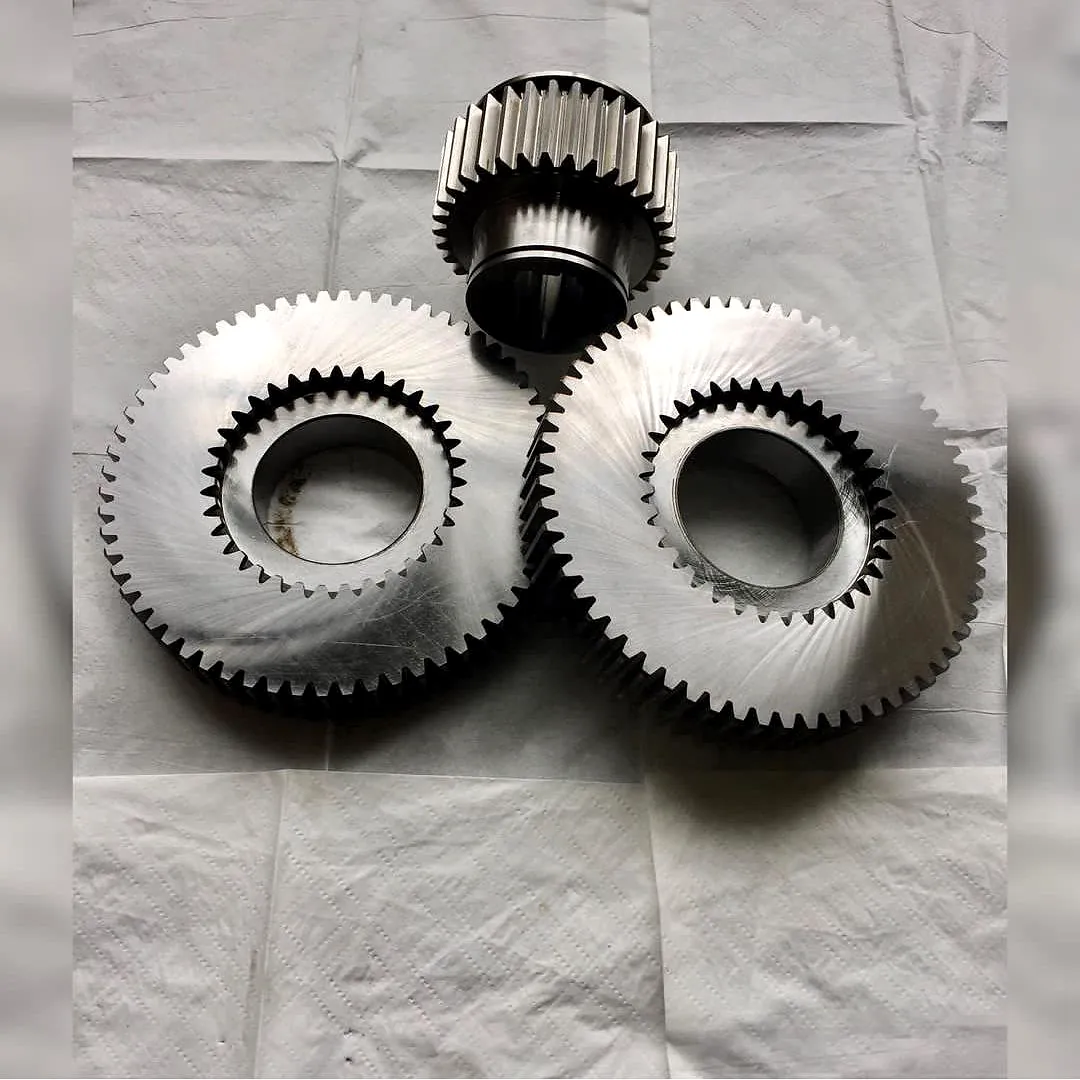

2. Зубофрезерование
Основной метод для серийного производства. Зубофрезерная обработка выполняется на станках с ЧПУ с использованием питчевых червячных фрез.
3. Зубодолбление
Применяется для внутренних зубьев и блочных шестерён. Зубодолбёжные работы с питчевыми долбяками.
4. Электроэрозионная вырезка
Для особо точных деталей или единичных заказов, когда изготовление фрезы нецелесообразно. Электроэрозионная резка обеспечивает высочайшую точность профиля.

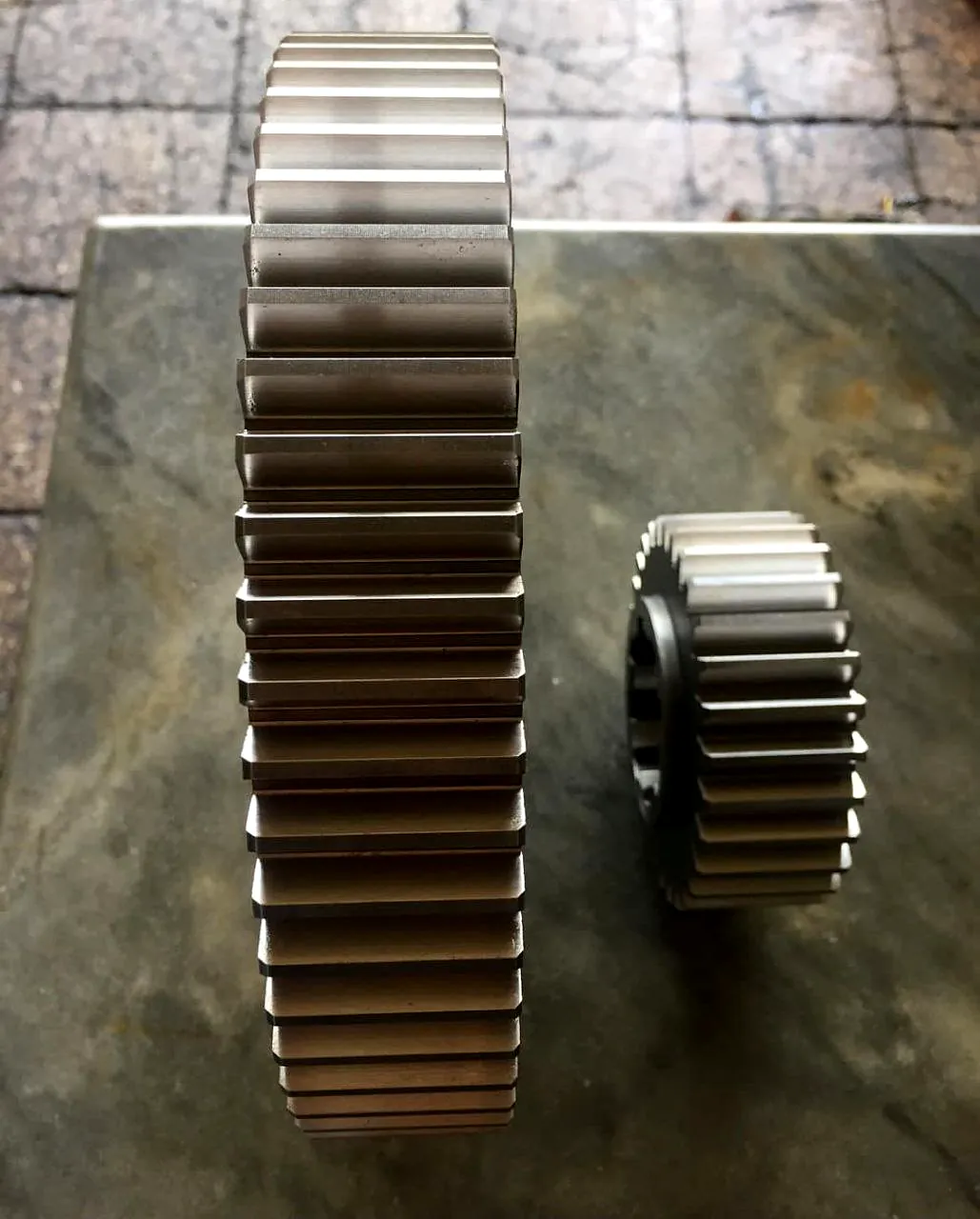

Материалы и термообработка
- Сталь 45, 40Х: для средненагруженных передач. Закалка ТВЧ до HRC 45-55.
- Сталь 20Х, 18ХГТ, 8620 (аналог AISI 8620): для высоконагруженных передач. Цементация и закалка до HRC 58-62.
- Нержавеющая сталь AISI 304, 316: для пищевого и химического оборудования.
- Чугун: для крупногабаритных тихоходных колёс.
- Бронза: для червячных колёс.
Часто задаваемые вопросы
О: Питчевая шестерня рассчитана в дюймовой системе (питч DP), модульная — в метрической (модуль m). Они имеют разный шаг и профиль зуба и невзаимозаменяемы.
О: Формула перевода: Модуль (мм) = 25,4 / DP. Например, DP 8 ≈ модуль 3,175 мм.
О: Да, это оптимальный вариант. Привозите образец — мы определим DP, угол зацепления и изготовим точную копию.
О: Стандартные для питчевых передач — 14,5° и 20°. Другие углы — по чертежу.
О: Да, закалка ТВЧ, цементация, азотирование. Термообработка металла.
Готовы обсудить ваш проект?
Отправьте чертёж или образец, и наш технолог подготовит точное коммерческое предложение в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
