Шевронные зубчатые колеса: особенности, преимущества и изготовление на заказ

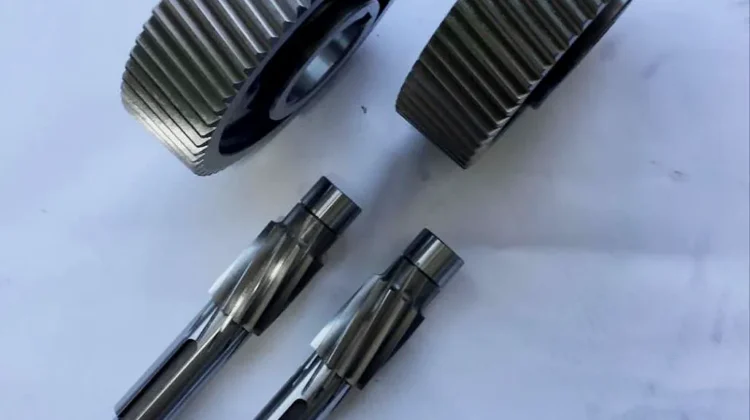

В тяжёлом машиностроении, судостроении и промышленных редукторах используются зубчатые передачи, которые должны выдерживать колоссальные нагрузки и при этом работать плавно. Обычные косозубые шестерни создают осевое усилие, требующее установки упорных подшипников. Шевронные зубчатые колеса решают эту проблему. В этой статье разберём, что такое шевронная передача, где она применяется и как организовано её изготовление.
Что такое шевронное зубчатое колесо
Шевронное зубчатое колесо — это цилиндрическое колесо, зубья которого выполнены в виде двух рядов с противоположным наклоном (V-образно). Внешне рисунок зуба напоминает шеврон (знак различия на военной форме), отсюда и название. Благодаря такой конструкции осевые усилия от левого и правого полушевронов взаимно компенсируются, что позволяет разгрузить подшипники и передавать огромные крутящие моменты.
Шевронные колёса бывают двух типов:
- С канавкой посередине — для выхода инструмента при нарезании.
- Без канавки — с непрерывным зубом, изготавливаются на специальных станках.
Где применяются шевронные передачи
- Тяжёлое машиностроение: прокатные станы, горнодобывающее оборудование, цементные мельницы.
- Судостроение: главные редукторы судовых двигателей, передающие мощность в десятки тысяч лошадиных сил.
- Нефтегазовая отрасль: насосные агрегаты, компрессоры, буровое оборудование.
- Энергетика: турбины, генераторы.
- Авиастроение: редукторы турбовинтовых двигателей.
Нужны шевронные колёса по вашим чертежам?
Компания «МеталУслуги.Ру» выполняет изготовление шевронных зубчатых колес в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Преимущества шевронных передач
- ✅ Компенсация осевых нагрузок: главное преимущество. Осевые силы от двух полушевронов уравновешивают друг друга.
- ✅ Высокая нагрузочная способность: плавное зацепление и большая площадь контакта позволяют передавать огромные моменты.
- ✅ Плавность и тишина работы: как и у косозубых колёс, но без недостатка в виде осевой нагрузки.
- ✅ Долговечность: равномерное распределение нагрузки снижает износ.
Особенности изготовления шевронных колёс
Изготовление шевронных зубчатых колес — технологически сложная задача. Основные методы:
1. Нарезание червячной фрезой с канавкой
Наиболее распространённый метод. Между полушевронами оставляется канавка для выхода фрезы. Ширина канавки зависит от модуля и диаметра фрезы. Зубофрезерная обработка выполняется на станках с ЧПУ.
2. Нарезание на специальных шевронных станках
Для колёс без канавки (с непрерывным зубом) используются специальные зубострогальные или зубофрезерные станки, способные обрабатывать оба полушеврона одновременно.
3. Зубодолбление
Применяется для крупногабаритных колёс или внутреннего зацепления. Зубодолбёжные работы выполняются на станках с ЧПУ.
4. Зубошлифование
Финишная операция для достижения высокой точности (5-6 степень) после термообработки. Зубошлифовка устраняет поводки и снижает шероховатость.
Материалы и термообработка
| Материал | Термообработка | Твёрдость | Применение |
|---|---|---|---|
| Сталь 40Х | Закалка ТВЧ, улучшение | HRC 45-55 | Средненагруженные редукторы |
| Сталь 20Х, 18ХГТ | Цементация + закалка | HRC 58-62 | Высоконагруженные передачи, судовые редукторы |
| Сталь 34ХН1М, 40ХН2МА | Улучшение + ТВЧ | HRC 50-55 | Особо ответственные детали, прокатные станы |
| Чугун СЧ30 | Без термообработки | HB 200-240 | Крупногабаритные тихоходные колёса |
Часто задаваемые вопросы
О: У косозубого колеса зубья наклонены в одну сторону, что создаёт осевую нагрузку. У шевронного — два ряда зубьев с противоположным наклоном, осевые силы компенсируются.
О: Да, наш конструкторский отдел выполнит замеры и восстановит геометрию, включая угол наклона полушевронов.
О: До 800 мм для цельных колёс. Более крупные — по согласованию.
О: Да, закалка ТВЧ, цементация, улучшение. Подробнее — термообработка металла.
Готовы обсудить ваш проект?
Отправьте чертёж или техническое задание, и наш технолог подготовит точное коммерческое предложение в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
