Вал-шестерни: конструкция, материалы и изготовление на заказ
Вал-шестерня — это деталь, объединяющая функции вала (передача крутящего момента и опора для подшипников) и зубчатого колеса (преобразование скорости и момента). Такая конструкция широко применяется в редукторах, коробках передач, насосах и компрессорах, позволяя уменьшить габариты узла и повысить его жёсткость. Однако изготовление вал-шестерни — технологически более сложная задача, чем производство отдельного вала или шестерни, так как требует высокой соосности зубчатого венца и опорных шеек. В этой статье разберём, какие бывают вал-шестерни, из каких материалов их делают и как организован процесс изготовления вал-шестерен на заказ.
Что такое вал-шестерня и где она применяется

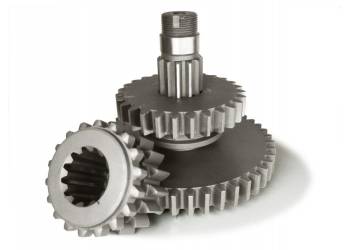

Вал-шестерня (или шестерня-вал) — это деталь цилиндрической формы, на которой непосредственно нарезаны зубья (обычно на одном конце или посередине). Она выполняет роль ведущего или промежуточного элемента в зубчатой передаче.
Основные области применения:
- Редукторы и мультипликаторы: быстроходные валы-шестерни (входные) и промежуточные валы.
- Коробки передач (МКПП, АКПП): первичные и вторичные валы с нарезанными зубьями.
- Насосы (шестерёнчатые, масляные): ведущие и ведомые роторы.
- Компрессоры и турбины.
- Станки и промышленное оборудование.
Нужна вал-шестерня по вашим параметрам или образцу?
Компания «МеталУслуги.Ру» выполняет изготовление вал-шестерен в Москве. Отправьте чертёж — рассчитаем стоимость за 30 минут.
Виды вал-шестерен

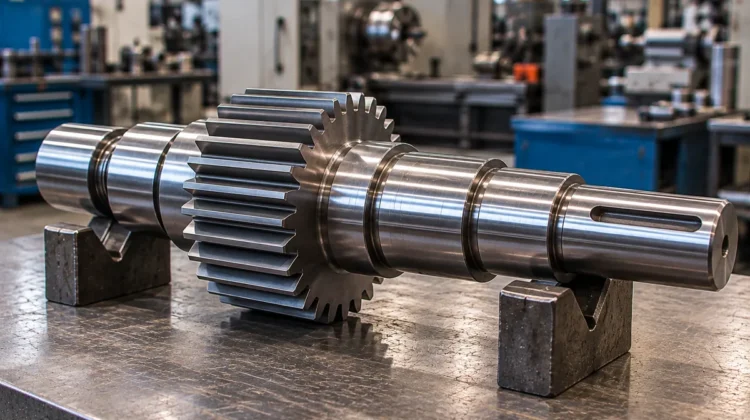

| Тип | Конструкция | Применение |
|---|---|---|
| Прямозубая вал-шестерня | Зубья прямые, параллельны оси. Просты в изготовлении, но шумные на высоких скоростях. | Тихоходные редукторы, насосы, станки. |

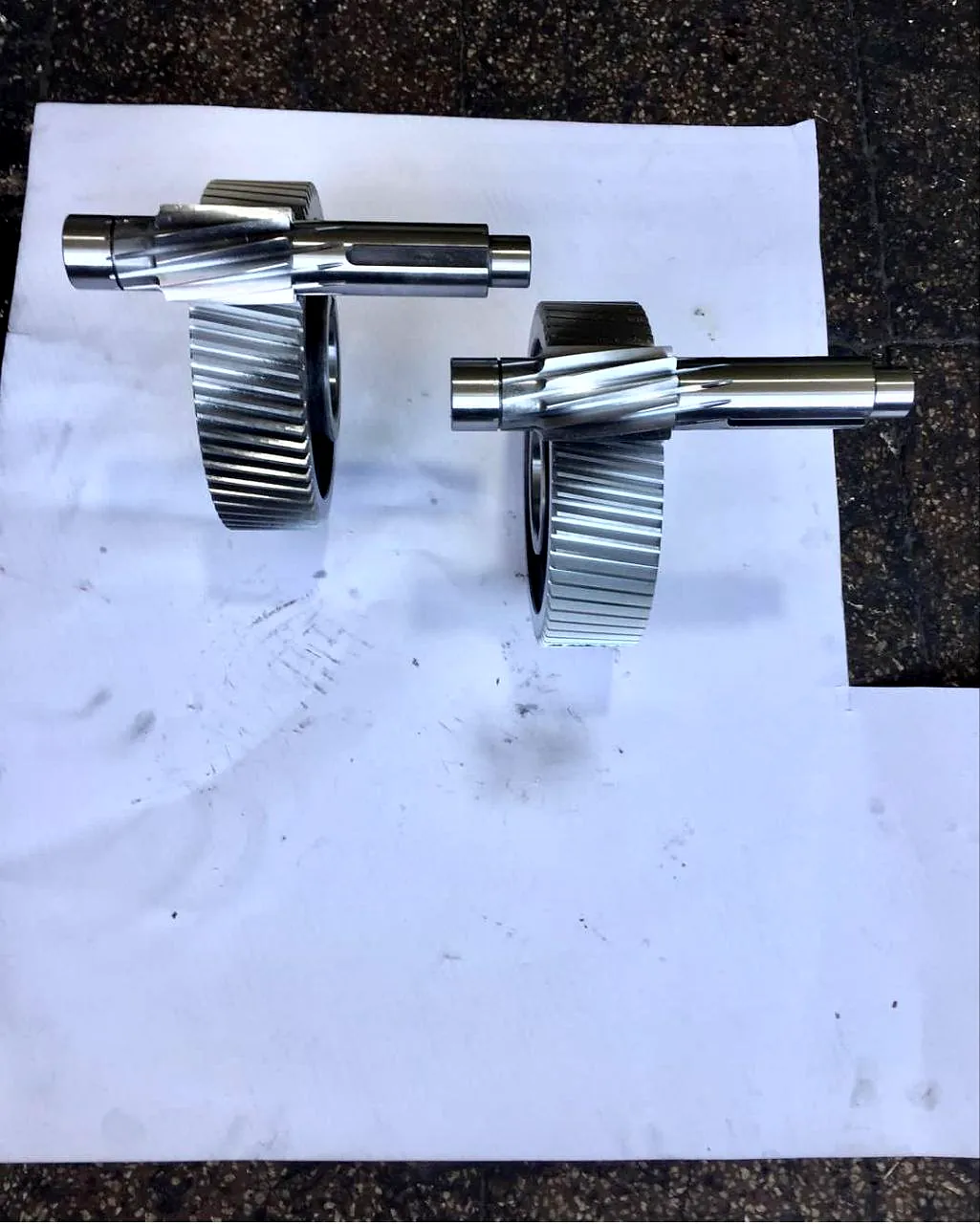

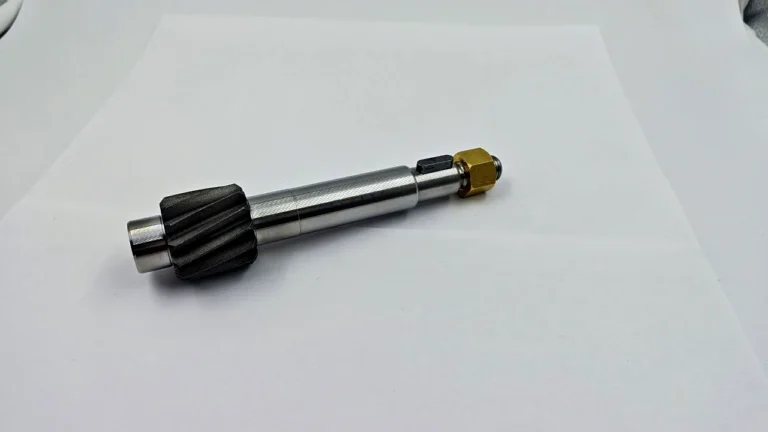

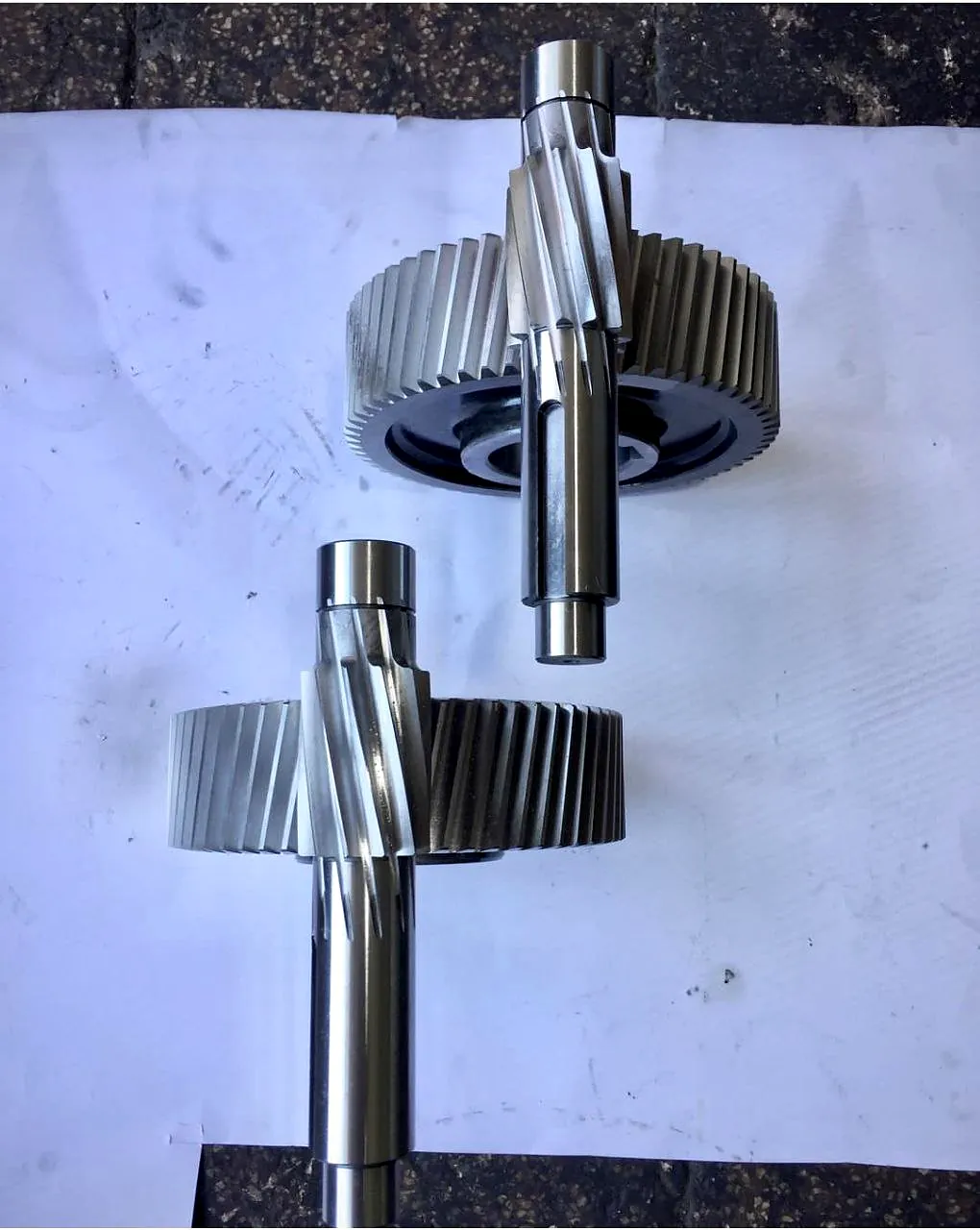

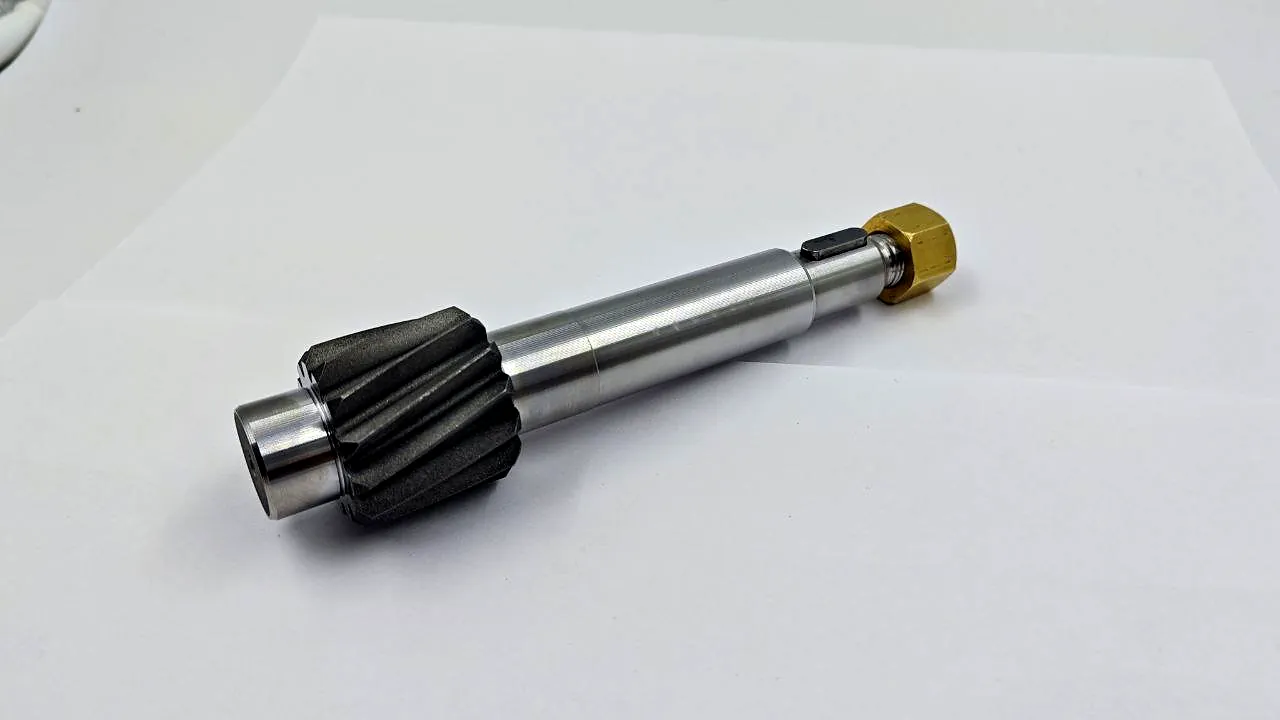

| Косозубая вал-шестерня | Зубья расположены под углом к оси. Плавное зацепление, высокая нагрузочная способность. | Высокоскоростные редукторы, КПП, турбины. |
| Шевронная вал-шестерня | Два ряда косых зубьев с противоположным наклоном. Компенсирует осевые нагрузки. | Тяжёлое машиностроение, прокатные станы. |
| Вал-шестерня с внутренним зубом | Зубья нарезаны на внутренней поверхности полого вала. | Планетарные редукторы, специальные муфты. |
Материалы для вал-шестерен
Выбор материала зависит от нагрузок, скоростей и условий эксплуатации. Основные марки сталей:
| Материал | Термообработка | Твёрдость | Применение |
|---|---|---|---|
| Сталь 45 | Улучшение, закалка ТВЧ зубьев | HB 240-280 / HRC 45-50 | Средненагруженные валы, общее машиностроение |
| Сталь 40Х | Улучшение + закалка ТВЧ | HB 260-300 / HRC 50-55 | Повышенные нагрузки, редукторы |
| Сталь 18ХГТ | Цементация + закалка | HRC 58-62 (поверхность) | Высоконагруженные передачи, КПП |
| Сталь 12ХН3А, 20ХН3А | Цементация + закалка | HRC 58-63 | Особо ответственные узлы, ударные нагрузки |
| Сталь 38Х2МЮА | Азотирование | HV 800-1000 | Высокая износостойкость, минимальные деформации |
Технология изготовления вал-шестерни
- Токарная обработка: заготовка (круглый прокат или поковка) протачивается для формирования опорных шеек, упорных буртов и хвостовиков. Важно обеспечить соосность всех поверхностей. Токарные работы — фундамент точности.
- Зубонарезание: в зависимости от типа зуба — зубофрезерование (прямозубые, косозубые), зубодолбление (внутренние, блочные) или нарезание конических пар.
- Слесарная обработка: сверление центровых отверстий, нарезание шпоночных пазов или шлицев на хвостовике.
- Термообработка: цементация, закалка ТВЧ или азотирование для упрочнения зубьев и шеек. Термообработка металла — ключевой этап.
- Финишное шлифование: шлифование опорных шеек и зубьев для восстановления точной геометрии после термообработки. Круглое шлифование и зубошлифовка.
- Контроль: проверка радиального биения, соосности, твёрдости, пятна контакта (для парных деталей).
Требования к соосности и точности
Главная технологическая сложность при изготовлении вал-шестерни — обеспечение жёстких допусков на соосность зубчатого венца и опорных шеек. Биение венца относительно оси вращения приводит к неравномерному зацеплению, повышенному шуму и быстрому износу. На нашем производстве контроль соосности выполняется с точностью до 0,01-0,02 мм.
Часто задаваемые вопросы
О: Если износ зубьев незначительный (до 0,2-0,3 мм), возможна шлифовка с коррекцией профиля. При значительном износе или поломке зубьев — только изготовление новой детали.
О: Да, привозите изношенную деталь — наш технолог выполнит замеры (модуль, число зубьев, угол наклона, диаметры шеек) и изготовит точную копию.
О: Да, полный цикл: цементация, закалка ТВЧ, круглое и зубошлифование.
О: Стандартно 7-8 степень точности зубьев, с зубошлифованием — 6 степень. Соосность в пределах 0,01-0,02 мм.
О: Да, работаем с дюймовыми (питчевыми) передачами и нестандартными профилями.
Нужна надёжная вал-шестерня для вашего оборудования?
Отправьте фото или эскиз изношенной детали — рассчитаем стоимость и сроки в течение 30 минут.
Автор: технический отдел «МеталУслуги.Ру»
