Валы привода: виды, материалы, изготовление на заказ
Валы привода – это элементы трансмиссии, передающие крутящий момент от двигателя к рабочему органу машины (колесам, насосам, станкам, редукторам). Они работают в условиях переменных нагрузок, кручения и изгиба. От качества валов привода зависят надёжность и долговечность всего оборудования. В этой статье разберём виды валов привода, материалы и технологию изготовления на заказ.
Основные виды валов привода
- Карданные валы – передают вращение между смещёнными осями (автомобили, тракторы, спецтехника). Состоят из трубы, вилок и крестовин.
- Соединительные валы (трансмиссионные) – соединяют двигатель с редуктором или насосом. Могут быть цельные или составные.

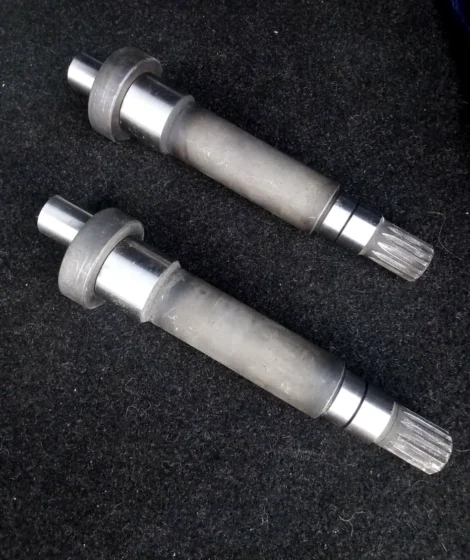

- Шлицевые валы – имеют продольные шлицы для подвижного соединения (коробки отбора мощности, раздаточные коробки).
- Промежуточные валы – устанавливаются между ведущим и ведомым валом в многоступенчатых передачах.
- Гибкие валы – состоят из нескольких слоёв навитой проволоки, передают вращение в изогнутом состоянии (бормашины, счётчики).
Материалы для валов привода
- Сталь 45 – после улучшения (закалка+отпуск) обладает хорошей прочностью и вязкостью. Для средненагруженных трансмиссионных валов.
- Сталь 40Х – легированная, высокая прочность, хорошо закаливается. Для карданных валов и сильно нагруженных соединительных валов.
- Сталь 18ХГТ (или 20Х) – цементуемая: твёрдая поверхность (HRC 58-62) после цементации и закалки, вязкая сердцевина. Для шлицевых валов и валов с высоким износом поверхности.
- Трубы (для полых валов) – снижают вес при сохранении прочности (карданные валы). Используются стали 20, 40Х.
Технология изготовления валов привода на заказ
- Подготовка заготовки – круглая заготовка или труба.
- Токарная обработка – обточка шеек, ступеней, центровка. Токарные работы.
- Фрезерование шлицев или шпоночных пазов – для соединения муфт, шестерён. Фрезерные работы.
- Сверление отверстий под шплинты, маслоподводы. Сверлильные работы.
- Термообработка – улучшение для 45,40Х; цементация+закалка для 18ХГТ. Термообработка.
- Шлифование посадочных мест под подшипники и муфты. Шлифовальные работы.
- Балансировка (для быстроходных валов) – по требованию.
- Контроль – геометрия, биение, твёрдость, шероховатость.
Требуется вал привода под вашу технику?Компания «МеталУслуги.Ру» изготавливает валы привода на заказ из стали 45, 40Х, 18ХГТ, включая карданные, шлицевые, полые валы. Отправьте чертёж – рассчитаем стоимость за 30 минут.
Часто задаваемые вопросы
В: Как выбрать материал для вала привода?
О: Для обычных условий – сталь 45 (улучшение). Для тяжёлых нагрузок – 40Х. Для шлицевых соединений – 18ХГТ (цементация).
О: Для обычных условий – сталь 45 (улучшение). Для тяжёлых нагрузок – 40Х. Для шлицевых соединений – 18ХГТ (цементация).
В: Можно ли сделать вал полым (облегчённым)?
О: Да, изготавливаем из толстостенной трубы с заваркой торцов.
О: Да, изготавливаем из толстостенной трубы с заваркой торцов.
В: Выполняете ли восстановление изношенных валов?
О: Да, наплавка шеек, хромирование, осталивание – восстанавливаем геометрию.
О: Да, наплавка шеек, хромирование, осталивание – восстанавливаем геометрию.
В: Срок изготовления?
О: От 5 до 10 дней, срочные заказы за 2-3 дня.
О: От 5 до 10 дней, срочные заказы за 2-3 дня.
