Валы насосов: конструкция, материалы, изготовление на заказ

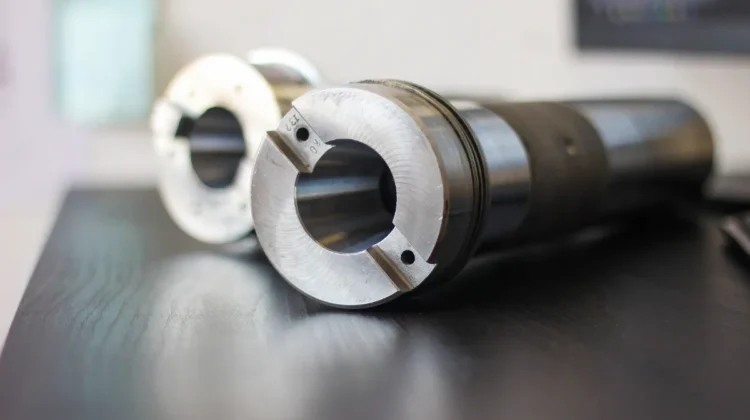

Вал насоса – это вращающаяся деталь, передающая крутящий момент от двигателя к рабочему органу насоса (крыльчатке, поршню, шестерням). Он работает в различных средах: вода, масло, кислоты, пищевые жидкости, часто при повышенных температурах. Вал насоса испытывает напряжения кручения, изгиба, а также осевые нагрузки (особенно в центробежных насосах). От качества изготовления вала зависят ресурс насоса и его производительность. В этой статье разберём типы валов насосов, материалы, технологию изготовления на заказ и ответим на частые вопросы.

Устройство вала насоса

Типовая конструкция вала центробежного насоса включает:

• Консольную часть – насаживается рабочее колесо (крыльчатка), часто с уплотнением (сальник, торцовое уплотнение).
• Посадочные места под подшипники – шлифованные шейки для подшипников качения или скольжения.
• Шлицевой или шпоночный конец – для соединения с муфтой или шкивом привода.
• Внутренние каналы – для подачи смазки, охлаждения или измерения давления.

В шестерённых насосах вал зачастую выполняется заодно с шестернёй (вал-шестерня), а в поршневых насосах – с эксцентриком.

Типы валов насосов

• Валы центробежных насосов – самые распространённые, длинные консольные валы, работают на изгиб и кручение. Требуют высокой износостойкости в зоне уплотнений.
• Валы героторных (винтовых) насосов – имеют сложный шлицевой или профильный конец для соединения с ротором.
• Шестерёнчатые валы (вал-шестерня) – сам вал является ведущей шестернёй. Может быть с косым или прямым зубом.
• Валы поршневых насосов – имеют эксцентриковую шейку для привода поршня или диафрагмы.
• Валы погружных насосов – работают полностью в жидкости, часто из нержавейки, с твёрдым покрытием.

Материалы для валов насосов

• Сталь 45 – улучшаемая, для насосов воды и масел с неагрессивными средами. Термообработка – улучшение (закалка+отпуск).
• Сталь 40Х – легированная, применяется для высокопрочных валов при больших нагрузках и скоростях.
• Нержавеющая сталь (AISI 304, 316, 12Х18Н10Т) – коррозионная стойкость. Для пищевых, химических, фармацевтических насосов.
• Дуплексные стали (1.4462, 1.4410) – для морской воды и агрессивных сред (по запросу).
• Бронза – для погружных насосов кислых сред. Но редко, чаще заменяют нержавейкой.

Технология изготовления вала насоса на заказ

1. Подбор заготовки – прокат, кованая поковка (для крупных валов).
2. Токарная обработка – черновая и чистовая обточка ступеней, выточка посадочных мест, канавок, фасок. Токарные работы.
3. Фрезерование шлицев или шпоночных пазов – для соединения с муфтой, шестернёй. Фрезерные работы.
4. Сверление продольных и радиальных отверстий – под смазку, охлаждение, разгрузку. Сверлильные работы.
5. Термообработка – улучшение для 45,40Х; азотирование для нержавеек (повышает износостойкость поверхности).
6. Шлифование посадочных мест под подшипники и уплотнения – точность h6, шероховатость Ra 0,4-0,8. Шлифование.
7. Хонингование (при необходимости) – для обеспечения цилиндричности под торцовые уплотнения.
8. Контроль – геометрия, твёрдость, биение, дефектоскопия.

Часто задаваемые вопросы

Автор: технический отдел «МеталУслуги.Ру»
