Большие валы – особенности изготовления на заказ

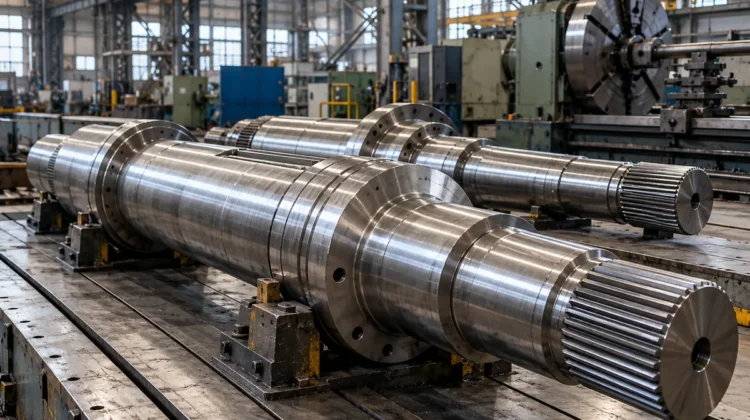

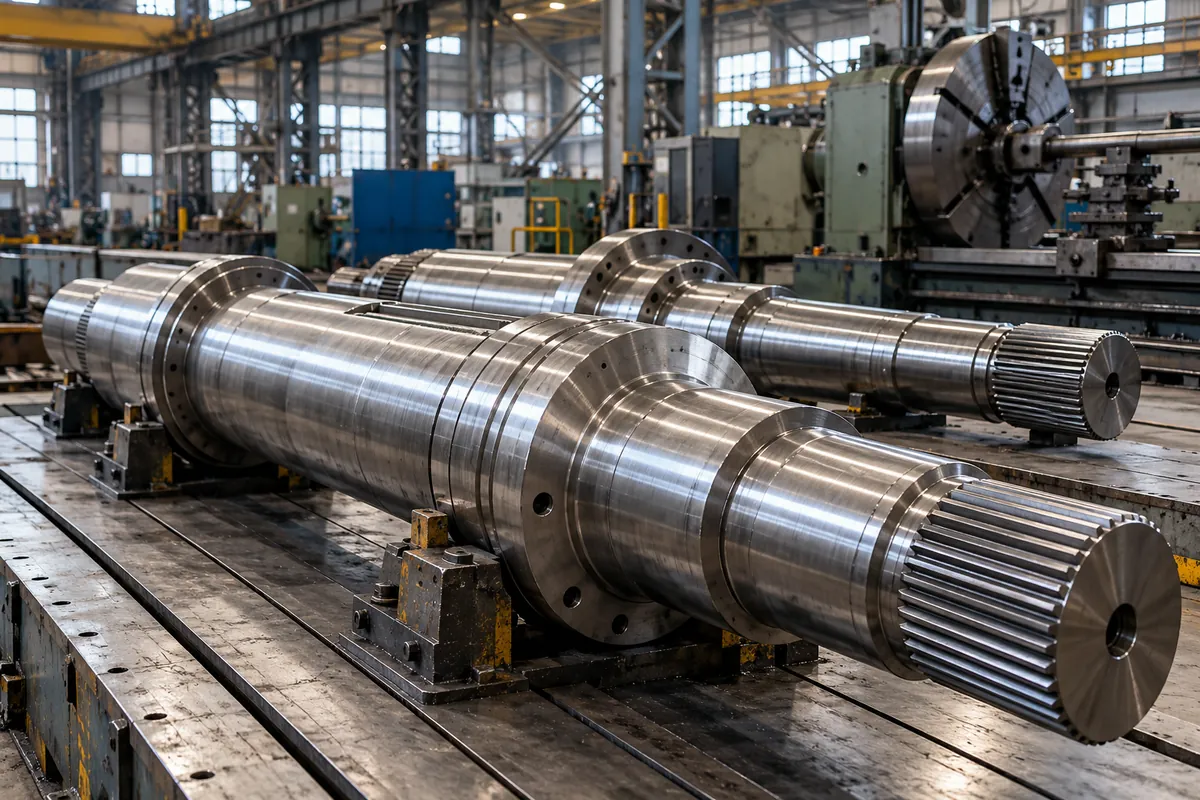

Большие валы: особенности изготовления на заказ
Большие (крупногабаритные) валы используются в тяжёлом машиностроении, металлургии, судостроении, энергетике, горной промышленности. Это валы прокатных станов, турбин, генераторов, крупных редукторов, конвейеров, барабанов. Их изготовление требует специального оборудования (токарно-карусельные станки, длинноходовые токарные станки) и тщательного контроля геометрии. В этой статье разберём особенности производства больших валов на заказ.
Какие валы считаются большими
- Длина: от 1000 до 6000 мм и более.
- Диаметр: от 100 до 500 мм и более.
- Масса: от 100 кг до нескольких тонн.
Виды больших валов
- Валы прокатных станов – испытывают огромные нагрузки, изготавливаются из легированных сталей с высокой твёрдостью поверхности (HRC 55-60).
- Турбинные валы – работают при высоких скоростях и температурах, требуют точной балансировки.
- Главные валы судов – соединяют двигатель с гребным винтом, длина может достигать 10-15 метров (изготавливаются секциями).
- Валы редукторов тяжёлых машин (экскаваторов, дробилок, мельниц).
- Валы барабанов конвейеров, лебёдок.
Материалы для больших валов
- Сталь 45 – для средненагруженных быстроходных валов (после улучшения).
- Сталь 40Х, 40ХН – для ответственных валов, работающих при высоких нагрузках и циклических напряжениях.
- Сталь 38Х2МЮА (азотируемая) – для высокоточных валов турбин и шпинделей.
- Сталь 20Х, 18ХГТ – для цементуемых валов с поверхностной твёрдостью.
Технология изготовления больших валов на заказ
- Выбор заготовки – кованая поковка (оптимально для крупных диаметров) или прокат.
- Токарная обработка на крупногабаритных станках – обточка шеек, ступеней, центровых отверстий. Используем карусельные станки (для диаметров до 2000 мм) и длинноходовые (для длины до 6000 мм). Токарные работы.
- Фрезерование шпоночных пазов, шлицев – на крупногабаритных фрезерных станках. Фрезерные работы.
- Термообработка – улучшение (закалка+отпуск) в крупных печах. Для поверхности – закалка ТВЧ или азотирование. Термообработка.
- Шлифование посадочных мест – на крупногабаритных круглошлифовальных станках, обеспечиваем точность h6, h7, шероховатость Ra 0,8-1,6. Шлифовальные работы.
- Контроль – координатно-измерительная машина, контроль биения на центрах, твёрдомер.
- Балансировка – статическая и динамическая (для высокоскоростных валов).
Нужен большой вал по вашим чертежам?Компания «МеталУслуги.Ру» изготавливает большие валы на заказ длиной до 6000 мм, диаметром до 500 мм, массой до 5 тонн. Полный цикл: токарная обработка, термообработка, шлифование, балансировка.
Часто задаваемые вопросы
В: Какое оборудование у вас для больших валов?
О: Токарно-карусельные станки с диаметром обработки до 2000 мм, токарные станки с расстоянием между центрами до 6000 мм, круглошлифовальные станки длиной до 5000 мм.
О: Токарно-карусельные станки с диаметром обработки до 2000 мм, токарные станки с расстоянием между центрами до 6000 мм, круглошлифовальные станки длиной до 5000 мм.
В: Какой максимальный вес вала?
О: До 5000 кг (5 тонн). При необходимости обсуждаем более крупные заказы.
О: До 5000 кг (5 тонн). При необходимости обсуждаем более крупные заказы.
В: Выполняете ли вы освидетельствование и паспорт?
О: Да, для ответственных валов (прокатные станы, суда) предоставляем сертификаты на материал, протоколы контроля.
О: Да, для ответственных валов (прокатные станы, суда) предоставляем сертификаты на материал, протоколы контроля.
В: Срок изготовления?
О: От 10 до 30 дней в зависимости от сложности и термической обработки.
О: От 10 до 30 дней в зависимости от сложности и термической обработки.
Автор: технический отдел «МеталУслуги.Ру»
