Круглое шлифование: что это, как работает и когда без него не обойтись
Представьте: вы заказали токарю выточить вал под подшипник. Он всё сделал по чертежу, но когда вы пытаетесь надеть подшипник, тот либо болтается, либо заходит с натягом и перекосом. Почему так? Потому что после токарной обработки поверхность вала имеет микронеровности, а допуск «гуляет» в пределах нескольких сотых долей миллиметра. Для точной посадки этого недостаточно. Вот тут и приходит на помощь круглое шлифование. В этой статье разберём, что это за процесс, чем он отличается от обычной токарки, какая точность достигается и в каких случаях без него просто не обойтись.
Что такое круглое шлифование и чем оно отличается от токарной обработки

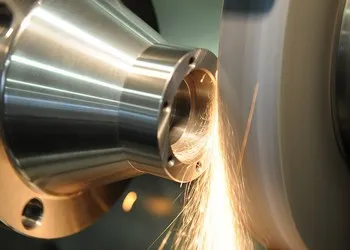

Круглое шлифование — это финишная операция механической обработки, при которой абразивный круг снимает тончайший слой металла с наружной цилиндрической поверхности вращающейся детали. В отличие от токарной обработки, где резец «срезает» стружку, шлифовальный круг «выглаживает» поверхность, обеспечивая высочайшую точность и низкую шероховатость.
Вот ключевые отличия круглого шлифования от токарной обработки:
| Параметр | Токарная обработка | Круглое шлифование |
|---|---|---|
| Точность (квалитет) | 8-12 (0,02-0,15 мм) | 5-6 (0,005-0,01 мм) |
| Шероховатость Ra | 1,6-6,3 мкм | 0,2-0,8 мкм |
| Обработка закалённых сталей | Невозможна или крайне затруднена | Основное применение |
| Съём металла за проход | 0,5-5 мм | 0,005-0,02 мм |
Где применяется круглое шлифование
Сфера применения огромна — везде, где нужны точные цилиндрические поверхности:
- Валы и оси: шейки под подшипники, посадочные места под шкивы и муфты.
- Штоки гидроцилиндров: требуется идеально гладкая поверхность для работы уплотнений.
- Пальцы и втулки: точные сопряжения в машиностроении.
- Детали после термообработки: закалка «ведёт» деталь — шлифовка восстанавливает точную геометрию.
- Восстановление изношенных валов: после наплавки шлифовка доводит деталь до номинального размера.
- Прецизионные детали: шпиндели, оправки, калибры.
Виды круглого шлифования: продольное и врезное
В зависимости от формы детали и требований к производительности применяют два основных метода:
Продольное шлифование
Шлифовальный круг движется вдоль оси вращающейся детали, постепенно обрабатывая всю длину поверхности. Этот метод позволяет получить высочайшую точность и применяется для длинных валов. Недостаток — относительно низкая производительность.
Врезное шлифование
Шлифовальный круг сразу погружается на нужную глубину по всей ширине обрабатываемого участка. Производительность значительно выше, чем при продольном шлифовании. Применяется для обработки коротких шеек, буртиков, канавок. Недостаток — повышенный износ круга и риск прижогов.
Нужна качественная круглая шлифовка с гарантией точности?
В компании «МеталУслуги.Ру» вы можете заказать круглошлифовальные работы в Москве. Работаем с единичными деталями и серийными партиями.
Какие материалы можно шлифовать
| Материал | Особенности | Применяемые круги |
|---|---|---|
| Сталь (конструкционная, легированная) | Хорошо шлифуется, требует охлаждения | Электрокорунд |
| Закалённая сталь (HRC 45-65) | Основное применение. Требует мягких кругов и обильного охлаждения | Электрокорунд, эльбор |
| Нержавеющая сталь | Склонна к «засаливанию» круга | Электрокорунд, карбид кремния |
| Чугун | Хорошо шлифуется, даёт мелкую стружку | Карбид кремния |
| Цветные металлы (алюминий, медь, латунь) | «Засаливают» круг, требуют специальных кругов | Карбид кремния |
| Твёрдые сплавы (ВК, ТК) | Требуют алмазных кругов | Алмаз |
Типовые дефекты при круглом шлифовании и как их избежать
| Дефект | Причина | Как избежать |
|---|---|---|
| Прижоги (синие пятна) | Перегрев из-за тупого круга или недостатка охлаждения | Править круг, увеличить подачу СОЖ |
| Овальность | Биение центров или неправильное закрепление | Проверить центровые отверстия, зажим |
| Конусность | Несоосность передней и задней бабок станка | Выставить станок, проверить соосность |
| Дробление, волнистость | Дисбаланс круга, вибрация | Отбалансировать круг, проверить крепление |
Круглое шлифование после термообработки: что нужно знать
После закалки или цементации деталь неизбежно деформируется — её «ведёт». Круглое шлифование — единственный способ вернуть точную геометрию и требуемую шероховатость. При этом важно оставлять достаточный припуск под шлифовку — обычно 0,1-0,3 мм на диаметр. Слишком маленький припуск может не «перекрыть» деформацию, слишком большой — приведёт к перегреву и «прорезанию» упрочнённого слоя.
Часто задаваемые вопросы
О: Точность соответствует 5-6 квалитету (0,005-0,01 мм). Шероховатость Ra 0,2-0,8 мкм.
О: Да, это стандартная операция при восстановлении валов. Шлифовка доводит деталь до номинального размера.
О: Зависит от станка. Обычно длина до 1500 мм, диаметр до 300 мм. Крупнее — на специальных станках.
О: Зависит от размера и припуска. В среднем от 20 минут до нескольких часов.
О: Если требуется точная посадка подшипника или низкая шероховатость — обязательно. Токарная обработка не даёт такой точности.
Нужна точная круговая шлифовка вала или оси?
В компании «МеталУслуги.Ру» вы можете заказать круглошлифовальные работы в Москве. Проконсультируем по технологии и срокам.
Автор: технический отдел «МеталУслуги.Ру»
