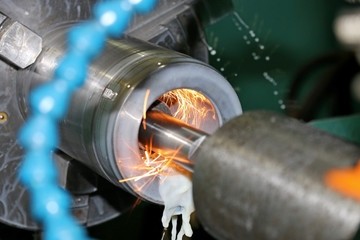

Шлифовка отверстий в Москве
Шлифовка отверстий: методы, точность и когда без неё не обойтись
Просверлили, расточили — казалось бы, отверстие готово. Но когда начинаете запрессовывать подшипник или вставлять вал, оказывается, что он либо болтается, либо заходит с диким натягом. Обычная механическая обработка не даёт той точности и чистоты поверхности, которая нужна для ответственных сопряжений. Вот тут и приходит на помощь шлифовка отверстий. В этой статье разберём, какие методы существуют, какая точность достигается и в каких случаях без финишной обработки отверстия просто не обойтись.
Зачем шлифовать отверстия: не только точность
Шлифовка отверстий решает сразу несколько важных задач:
- Точный размер: допуск до 0,005-0,01 мм (5-6 квалитет) — это критично для посадки подшипников, валов, втулок.
- Исправление геометрии: после термообработки отверстие «ведёт» — появляется овальность, конусность, бочкообразность. Шлифовка возвращает правильную геометрию.
- Низкая шероховатость: Ra 0,1-0,8 мкм — для работы подшипников скольжения, уплотнений, плунжерных пар.
- Обработка закалённых сталей: когда резец уже не берёт, абразивный круг справляется без проблем.
- Подготовка под покрытия: хромирование, азотирование, нанесение износостойких слоёв требуют точной геометрии основы.
Основные методы шлифовки отверстий
1. Внутреннее шлифование
Самый распространённый метод. Шлифовальный круг на длинном шпинделе (внутришлифовальной головке) вращается внутри отверстия и снимает тонкий слой металла. Позволяет обрабатывать отверстия диаметром от 20 мм и выше, глубиной до 300 мм и более. Обеспечивает точность 5-6 квалитета и шероховатость Ra 0,2-0,8 мкм. Подробнее о внутренней шлифовке.
2. Хонингование
Финишная операция, при которой абразивные бруски, закреплённые на хонинговальной головке, совершают вращательное и возвратно-поступательное движение внутри отверстия. Хонингование исправляет микронеровности, создаёт специальный микрорельеф (сетку), удерживающую смазку, и обеспечивает высочайшую точность (4-5 квалитет) и низкую шероховатость (Ra 0,1-0,4 мкм). Идеально для цилиндров двигателей, гидроцилиндров, отверстий под подшипники скольжения.
3. Притирка (доводка)
Самый точный метод. Отверстие обрабатывается притиром (чугунной или медной оправкой) с нанесённой абразивной пастой. Притирка позволяет получить точность до 0,001 мм и шероховатость Ra 0,025-0,05 мкм. Применяется для прецизионных пар (плунжер-втулка, золотники, клапаны), а также для исправления погрешностей после шлифовки.
Нужна точная шлифовка или хонингование отверстий?
В компании «МеталУслуги.Ру» вы можете заказать шлифовку отверстий в Москве. Работаем с отверстиями диаметром от 20 до 200 мм.
Сравнение методов шлифовки отверстий
| Метод | Точность (квалитет) | Шероховатость Ra, мкм | Применение |
|---|---|---|---|
| Внутреннее шлифование | 5-6 | 0,2-0,8 | Отверстия под подшипники, втулки, после термообработки |
| Хонингование | 4-5 | 0,1-0,4 | Цилиндры, гидроцилиндры, подшипники скольжения |
| Притирка | 3-4 (0,001-0,005 мм) | 0,025-0,05 | Прецизионные пары, топливная аппаратура, гидравлика |
Особенности шлифовки глухих отверстий
Шлифовка глухого отверстия технически сложнее, чем сквозного. Основные проблемы:
- Невозможность выхода круга: круг упирается в дно отверстия, нельзя шлифовать «на проход».
- Сложность удаления шлама: абразивная пыль и продукты износа круга скапливаются на дне, мешают процессу.
- Риск образования конусности: из-за износа круга диаметр у дна может отличаться от диаметра у входа.
Для шлифовки глухих отверстий используются специальные круги с выточкой на торце и особые режимы обработки. Точность обычно на 1 квалитет ниже, чем при шлифовке сквозных отверстий.
Шлифовка отверстий после термообработки
После закалки, цементации или азотирования отверстие неизбежно деформируется — меняется диаметр, появляется овальность и конусность. Шлифовка — единственный способ вернуть точную геометрию. Важно оставлять достаточный припуск под шлифовку — обычно 0,1-0,3 мм на диаметр. Слишком маленький припуск может не «перекрыть» деформацию, слишком большой — приведёт к перегреву и «прижогам».
Типовые дефекты при шлифовке отверстий
| Дефект | Причина | Как избежать |
|---|---|---|
| Конусность | Износ круга, увод шпинделя | Чаще править круг, снизить подачу |
| Овальность | Биение шпинделя, вибрации | Проверить шпиндель, увеличить жёсткость |
| Прижоги | Перегрев, тупой круг, недостаток СОЖ | Править круг, увеличить подачу СОЖ |
| Разбивка отверстия | Слишком большая подача, неправильный круг | Снизить подачу, подобрать круг |
Часто задаваемые вопросы
О: При внутреннем шлифовании — 5-6 квалитет (0,005-0,01 мм). При хонинговании — 4-5 квалитет. При притирке — до 0,001 мм.
О: На нашем оборудовании — от 20 до 200 мм, глубина до 300 мм.
О: Да, это основное применение внутренней шлифовки.
О: Да, с использованием специальной оснастки и кругов.
О: Шлифовка снимает больший припуск и исправляет геометрию. Хонингование — финишная операция для снижения шероховатости и создания микрорельефа.
Нужна точная шлифовка или хонингование отверстий?
В компании «МеталУслуги.Ру» вы можете заказать шлифовку отверстий в Москве. Проконсультируем по технологии и срокам.
