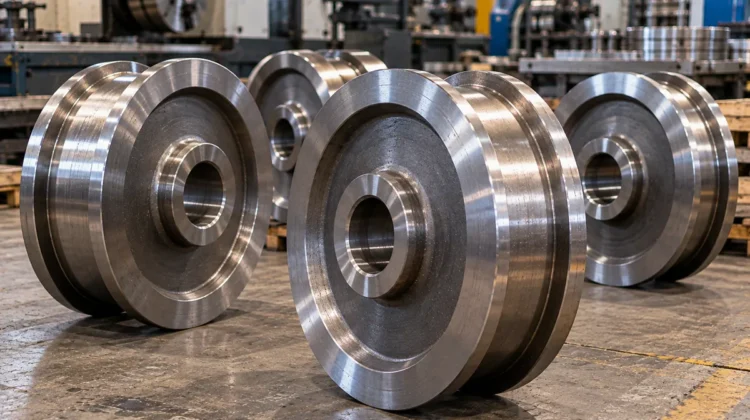

Крановые колёса: конструкция, материалы, изготовление на заказ
Крановые колёса — это опорно-ходовые элементы мостовых, козловых, башенных и других типов кранов. Они обеспечивают передвижение крана по рельсовому пути, воспринимают вес груза и самого крана, а также динамические нагрузки при разгоне и торможении. От качества крановых колёс зависят плавность хода, износ рельсов и безопасность работы.
Устройство кранового колеса
Крановое колесо состоит из трёх основных частей:
- Обечайка (обод) — часть, контактирующая с рельсом. Может иметь реборды (гребни) для направления движения.
- Диск — соединяет обод со ступицей.
- Ступица — центральная часть с отверстием для посадки на вал (шпоночный паз или шлицы).
Виды крановых колёс
ТипОсобенностиПрименение
| Двухребордные | Реборды с обеих сторон обода, хорошее центрирование | Мостовые и козловые краны |
| Безребордные | Без гребней, для прямых участков | Краны-штабелёры, тележки |
| С одной ребордой | Одна направляющая сторона | Узкие колеи, спецтехника |
Материалы для крановых колёс
МатериалСвойстваТермообработкаТвёрдость
| Сталь 65Г | Высокая износостойкость, недорогая | Закалка + отпуск (термообработка) | HRC 45–50 |
| Сталь 40Х | Прочная, хорошо закаливается | Закалка ТВЧ | HRC 50–55 |
| Чугун СЧ20 | Дешевле, но менее износостоек | Без термообработки | HB 170–240 |
Технология изготовления крановых колёс на заказ
- Токарная обработка заготовки — формирование ступицы, диска, обода. Токарные работы.
- Фрезерование шпоночных пазов или шлицев (при необходимости). Фрезерные работы.
- Формирование реборд и профиля поверхности катания.
- Термообработка — закалка + отпуск для повышения износостойкости. Термообработка металла.
- Финишная обработка — шлифование поверхности катания и шеек. Шлифовальные работы.
- Контроль — проверка геометрии, твёрдости, биения, ультразвуковая дефектоскопия.
Нужны крановые колёса по чертежам или образцам?Компания «МеталУслуги.Ру» изготавливает крановые колёса на заказ из стали 65Г, 40Х, чугуна. От одной штуки до партии. Полный цикл производства.
Часто задаваемые вопросы
В: По каким стандартам вы работаете?
О: ГОСТ 28648-90, ГОСТ 28649-90, DIN 15072, а также чертежи заказчика.
О: ГОСТ 28648-90, ГОСТ 28649-90, DIN 15072, а также чертежи заказчика.
В: Изготавливаете ли колёса с уже напрессованным подшипником?
О: Да, по требованию — поставляем колёса в сборе с подшипниками качения.
О: Да, по требованию — поставляем колёса в сборе с подшипниками качения.
В: Какой максимальный диаметр колеса?
О: До 1000 мм, более крупные — по согласованию.
О: До 1000 мм, более крупные — по согласованию.
В: Можно ли восстановить изношенное крановое колесо?
О: Да, наплавка поверхности катания и реборд с последующей токарной обработкой и термообработкой.
О: Да, наплавка поверхности катания и реборд с последующей токарной обработкой и термообработкой.
В: Сроки изготовления?
О: От 7 до 20 рабочих дней в зависимости от типоразмера и партии.
О: От 7 до 20 рабочих дней в зависимости от типоразмера и партии.
Автор: технический отдел «МеталУслуги.Ру»
