Шнеки: виды, конструкция, изготовление на заказ

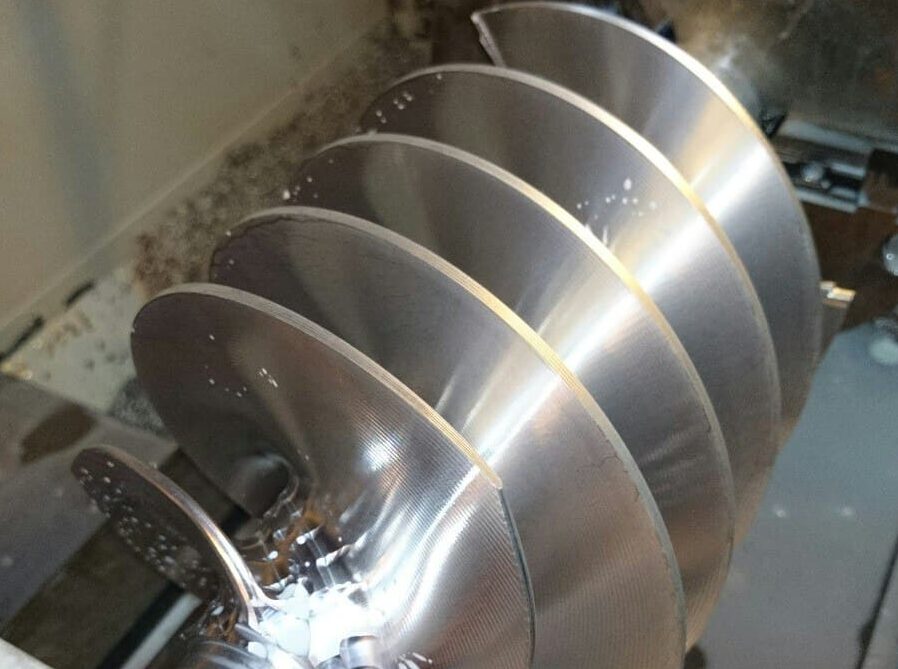

Шнек (винтовой конвейер) – деталь с винтовой поверхностью, которая при вращении перемещает сыпучие, порошкообразные или вязкие материалы. Шнеки применяются в пищевой промышленности, строительстве, сельском хозяйстве, нефтегазовой отрасли, экструдерах, буровых установках. От качества изготовления шнека зависит производительность и срок службы оборудования.
Устройство шнека
- Вал (труба) – центральный элемент, на который крепится спираль. Может быть полым или сплошным.
- Спираль (виток) – винтовая поверхность, перемещающая материал. Изготавливается из листовой стали.
- Концевые опоры – подшипниковые узлы для фиксации и вращения.
Виды шнеков
ТипОсобенностиПрименение
| Цилиндрические | Постоянный диаметр спирали. Самый распространённый тип. | Экструдеры, транспортеры, дозаторы. |
| Конические | Диаметр уменьшается или увеличивается. Обеспечивает сжатие материала. | Прессы, уплотнители, формовочные машины. |
| Секционные | Состоят из отдельных секций, соединённых между собой. | Длинные конвейеры, ремонтопригодные конструкции. |
Материалы для шнеков
МатериалСвойстваПрименение
| Сталь 45 | Недорогая, хорошо обрабатывается. Требует покрытия от коррозии. | Строительство, сельхозтехника. |
| Сталь 40Х | Прочная, износостойкая после термообработки. Термообработка. | Тяжёлые условия, абразивные материалы. |
| Нержавейка AISI 304, 316 | Коррозионная стойкость, пищевая безопасность. | Пищевая, химическая, фармацевтическая промышленность. |
Технология изготовления шнека на заказ
- Подготовка вала – токарная обработка, сверление центровых отверстий. Токарные работы.
- Изготовление спирали – резка листовой заготовки, формовка витков на станках.
- Сварка спирали к валу – прихватка и обварка витков. Сварочные работы.
- Механическая обработка торцов – подрезка, сверление отверстий под опоры.
- Термообработка (при необходимости) – закалка для повышения износостойкости.
- Контроль – проверка геометрии, шага витка, прямолинейности вала.
- Покраска или другое покрытие – по требованию. Порошковая покраска.
Нужен шнек по вашим размерам и материалу?Компания «МеталУслуги.Ру» изготавливает шнеки на заказ из стали 45, 40Х, нержавейки. Полный цикл: токарка, сварка, контроль.
Часто задаваемые вопросы
В: Какой максимальный диаметр шнека?
О: Изготавливаем шнеки диаметром от 20 до 800 мм. Больше – по согласованию.
О: Изготавливаем шнеки диаметром от 20 до 800 мм. Больше – по согласованию.
В: Можно ли изготовить шнек по образцу (без чертежа)?
О: Да, снимем размеры с изношенного шнека и изготовим точную копию.
О: Да, снимем размеры с изношенного шнека и изготовим точную копию.
В: Делаете ли шнеки с покрытием?
О: Да, покрытие: фосфатирование, цинкование, порошковая покраска.
О: Да, покрытие: фосфатирование, цинкование, порошковая покраска.
В: Какие сроки изготовления?
О: От 5 до 14 рабочих дней в зависимости от сложности.
О: От 5 до 14 рабочих дней в зависимости от сложности.
Автор: технический отдел «МеталУслуги.Ру»
