Как изготавливают детали из металла на заказ: от чертежа до готовой детали

Деталь на заказ нужна, когда готовой нет в продаже. Её снимают с производства, нужна нестандартная или срочно надо заменить сломанную. Рассказываем, как изготовление деталей из металла устроено в нашем цехе в Москве: от чертежа до готовой детали.

1. Чертёж, эскиз или образец

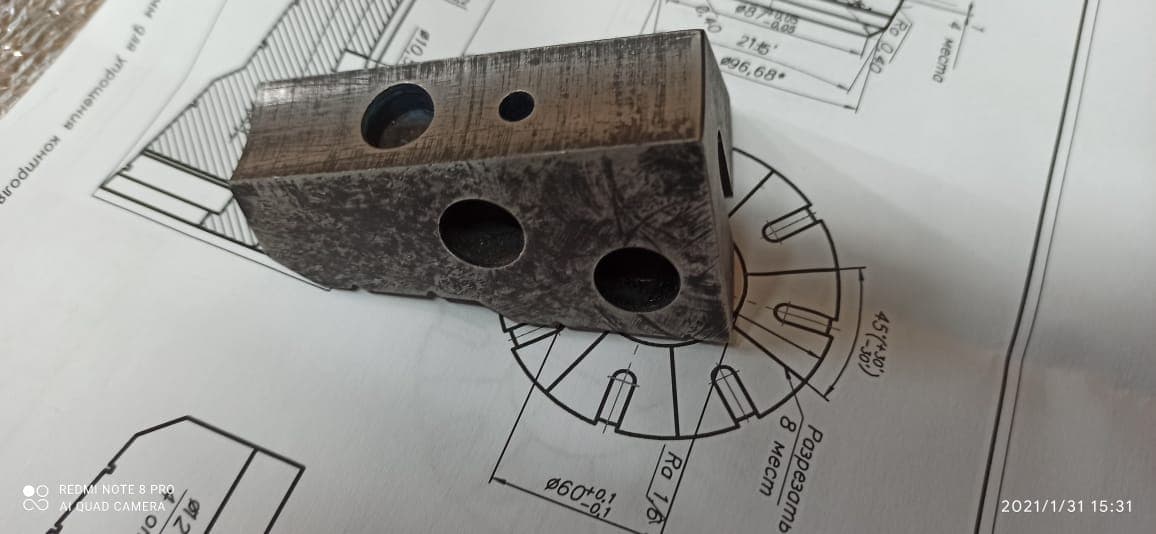

Работа начинается с исходных данных. Лучше всего чертёж (PDF, DWG, STEP), но подойдёт эскиз с размерами или сама деталь, даже изношенная. По образцу мы снимаем размеры и делаем чертёж сами. Важно указать материал, количество и что деталь делает: от этого зависят допуски и термообработка.

2. Расчёт цены и срока

Технолог смотрит, какими операциями делать деталь: точение, фрезеровка, нарезка зубьев, шлицев или резьбы, закалка. Цена складывается из металла, времени станков и наладки. Поэтому одна деталь стоит дороже за штуку, чем партия. Минимальная сумма заказа — 15 000 ₽.

3. Заготовка

Подбираем металл: сталь 45, 40Х, нержавейку, алюминий, бронзу, латунь, титан или пластик (капролон, фторопласт). Заготовку режем в размер на ленточной пиле JET HBS-1018W (круг до Ø240 мм), лист — на лазере.

4. Механическая обработка

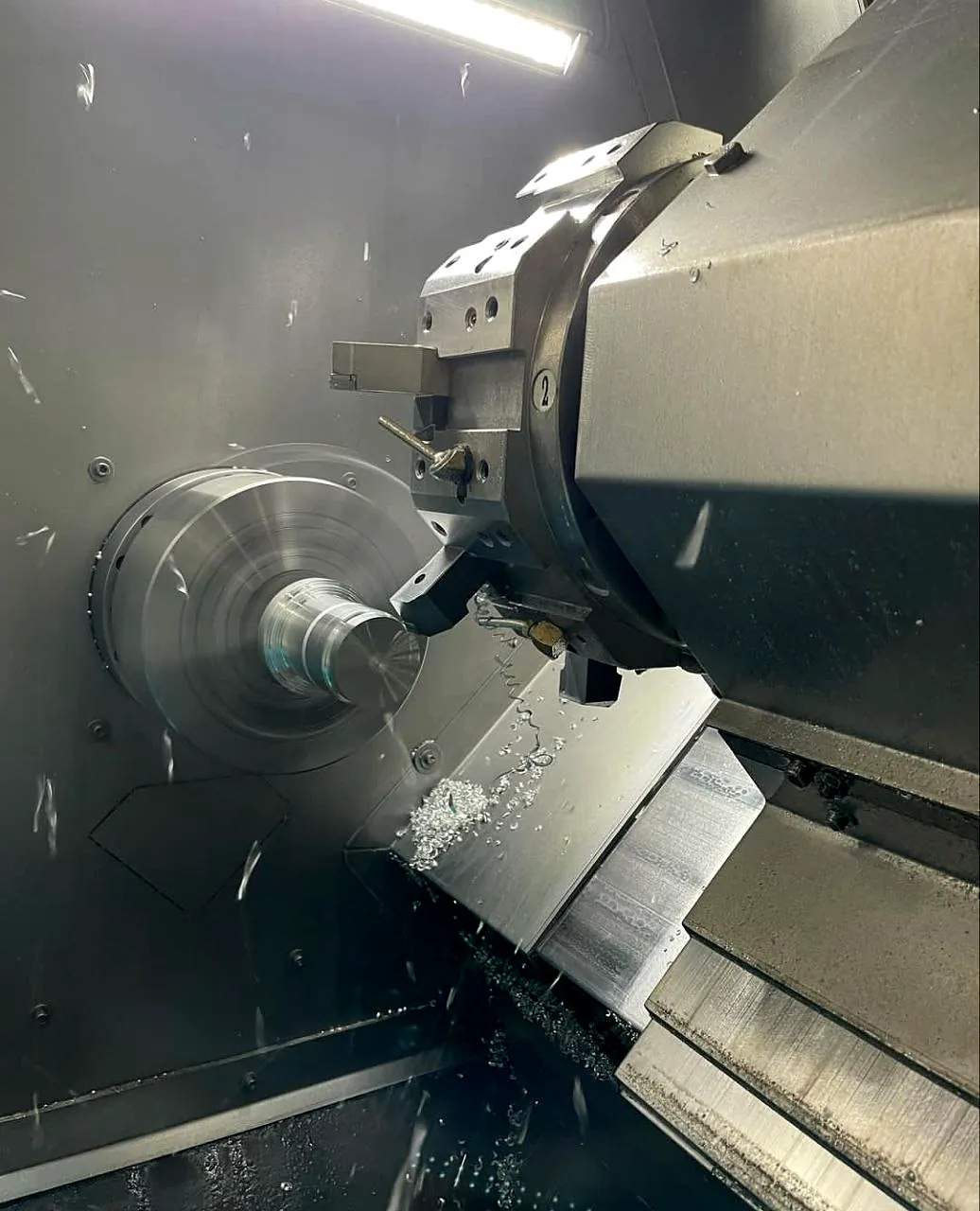

• Токарная — валы, втулки, фланцы, оси. Станки с ЧПУ MetalTec CK 40×750 и Metal Master XNC 40100, универсальный 16К20: Ø до 400 мм, длина до 1 000 мм.

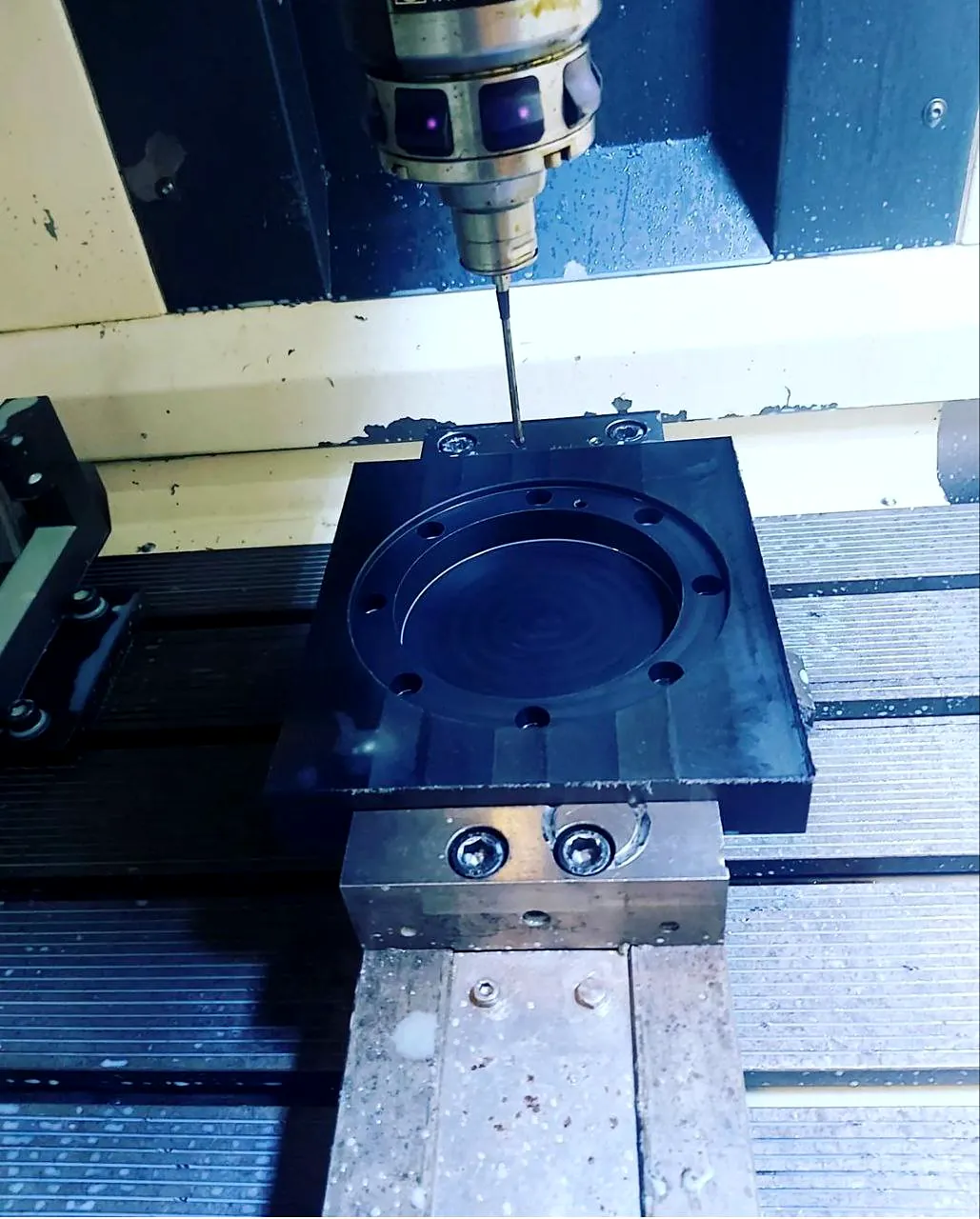

• Фрезерная — корпуса, плиты, пазы, сложные поверхности на 3, 4 и 5 осях. Самый большой станок — Z-MaT F1060, ход по осям 1 000 × 600 × 550 мм.
• Зубообработка — шестерни и звёздочки на зубофрезерном станке 5К32, внутренние шлицы и шпоночные пазы — на долбёжном станке и электроэрозии DK7750.

5. Термообработка и покрытие

Если детали нужна твёрдость, калим её в своих печах: объёмная закалка, отпуск, улучшение, цементация. После этого шлифуем посадочные места (Ø до 100 мм, Ra 0,6–0,8). При необходимости красим или наносим гальваническое покрытие.

6. Контроль и выдача

Размеры проверяем мерительным инструментом по чертежу. Готовые детали можно забрать на ул. Кольской, 1с2 (м. Свиблово) или получить доставкой по Москве и России.

Сколько времени занимает изготовление

Простую деталь делаем за несколько дней. С термообработкой и шлифовкой срок дольше. Точный срок называем вместе с ценой, после того как посмотрим чертёж.

Подробнее о том, какие детали мы делаем и сколько это стоит, читайте на странице изготовление деталей на заказ. Пришлите чертёж или фото — рассчитаем.

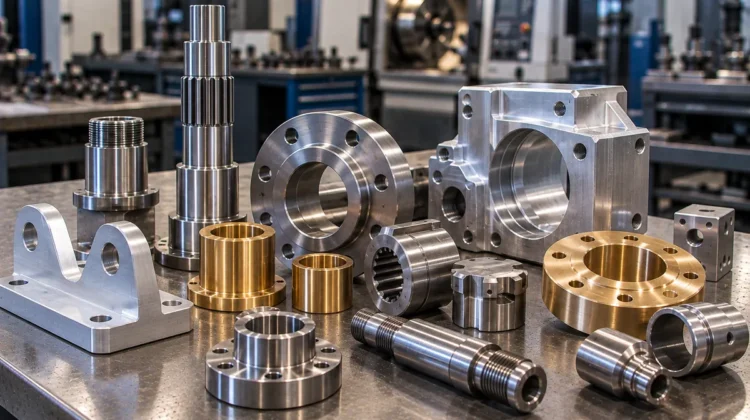

📷 Наши работы

Фото деталей, которые мы изготовили в своём цехе в Москве (ул. Кольская, 1с2).

💰 Цены на изготовление деталей

❗ Минимальная сумма заказа — 15 000 ₽. Точную стоимость рассчитаем по чертежу, эскизу или образцу. При заказе партии цена за единицу ниже. Все цены — в прайс-листе МеталУслуги.Ру.

🧱 Металл и пластики для ваших деталей

Материал к заказу «Как изготавливают детали из металла на заказ» можно купить в нашем собственном магазине ВсеПрутки. Присмотритесь к позиции стальной круг Ст45: сталь 45 — самый ходовой материал для валов, осей, втулок и крепежа. Заготовку отрежут по вашему размеру, работают и с юрлицами. Заготовку можно передать нам вместе с чертежом: на своём материале деталь выходит дешевле.
