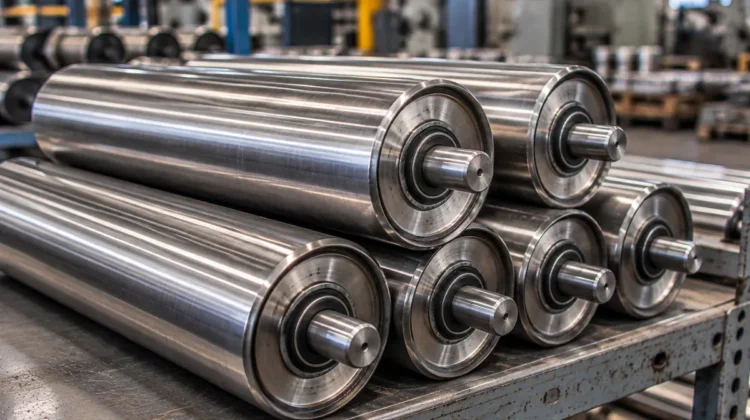

Конвейерные ролики: устройство, виды, изготовление на заказ

Конвейерные ролики (роликоопоры) – это цилиндрические вращающиеся элементы ленточных конвейеров, поддерживающие ленту и перемещаемый материал. Они составляют основу конвейерной линии, воспринимают вес груза, снижают трение и предотвращают провисание ленты. От качества и надёжности роликов зависят ресурс конвейера, энергопотребление и стабильность транспортировки. В этой статье разберём устройство конвейерных роликов, их виды, материалы и технологию изготовления на заказ.

Устройство конвейерного ролика

Стандартный конвейерный ролик состоит из:

• Обечайки (трубы) – рабочая поверхность, которая контактирует с лентой. Изготавливается из цельнотянутой трубы.
• Подшипниковых узлов – шариковые или роликовые подшипники, запрессованные в обечайку либо установленные на отдельных корпусах.
• Цапф (валов) – посадочные концы для крепления ролика в опорах (раме).
• Уплотнений – лабиринтные, контактные (манжеты), пылезащитные шайбы для предотвращения попадания пыли и влаги.

Вращение ролика обеспечивается подшипниками, обечайка при этом свободно вращается вокруг неподвижной оси (цапф) или, в некоторых конструкциях, ролик вращается вместе с валом.

Виды конвейерных роликов

• Желобчатые (трёхроликовые опоры) – самый распространённый тип для сыпучих грузов. Состоят из трёх роликов, образующих жёлоб под углом 15-45°, что увеличивает площадь поперечного сечения материала.
• Прямые (однороликовые) опоры – одиночный ролик, используется для плоской ленты при транспортировке штучных грузов.
• Амортизирующие ролики – с резиновыми кольцами или сплошным покрытием, смягчают удары при падении груза в зоне загрузки.
• Центрирующие (направляющие) ролики – с коническими или цилиндрическими ребордами, корректируют увод ленты.
• Ролики для работы в агрессивной среде – из нержавеющей стали или с полимерным покрытием.
• Ударные (загрузочные) ролики – усиленные, для приёма падающего материала.

Материалы для конвейерных роликов

• Сталь 45 (труба) – стандартный материал обечайки, после термообработки – повышенная прочность. Термообработка.
• Сталь 40Х – для ответственных и усиленных роликов, выдерживает высокие нагрузки и удар.

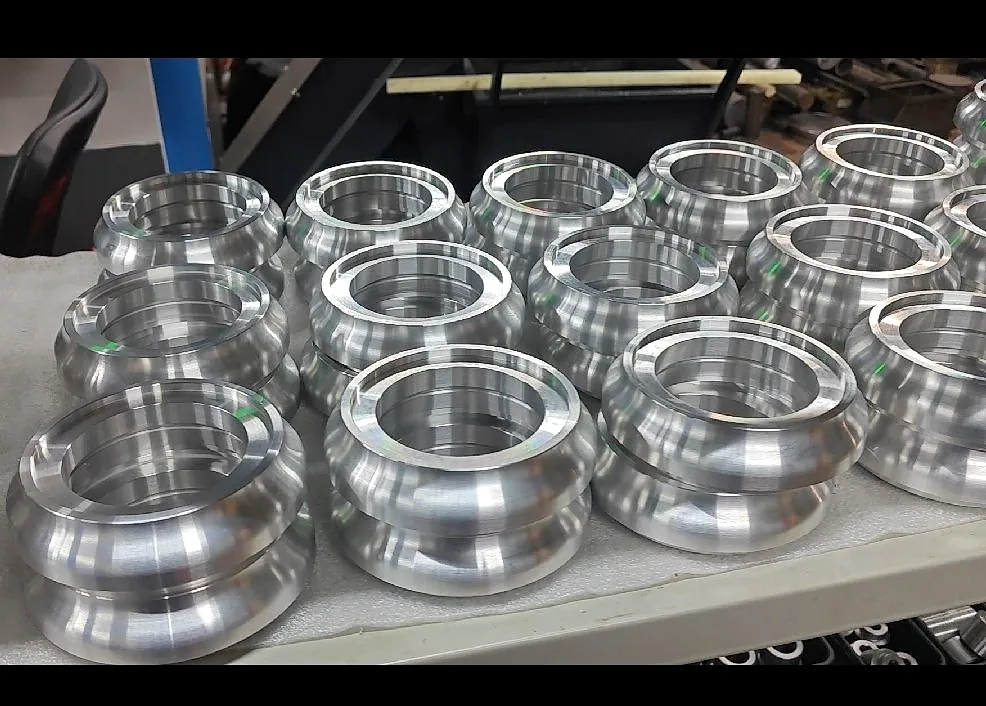

• Нержавеющая сталь AISI 304/316 – для пищевых, химических производств, моющихся конвейеров.
• Полиуретан / резина – покрытие обечайки для бесшумной и бережной транспортировки (стекло, керамика).
• Пластик (полиамид, ПА6) – для лёгких конвейеров, стойкость к коррозии.

Технология изготовления конвейерного ролика на заказ

1. Подготовка трубы – отрезка заготовки нужной длины, обработка торцов (калибровка, снятие заусенцев).
2. Расточка внутреннего отверстия под подшипники – вытачивание посадочных гнёзд с одной или двух сторон. Токарные работы.
3. Наружная обработка трубы – шлифование или обточка наружного диаметра, нарезание резьбы (при необходимости).
4. Изготовление цапф – токарная обточка осей, шлифование посадочных мест под подшипники.
5. Сборка ролика – запрессовка подшипников в трубу, установка уплотнений, вставка цапф.
6. Термообработка цапф и обечайки (опционально) – улучшение или закалка ТВЧ.
7. Динамическая балансировка – для быстроходных конвейеров (скорость ленты более 2 м/с).
8. Контроль – проверка биения, осевого люфта, момента вращения.
