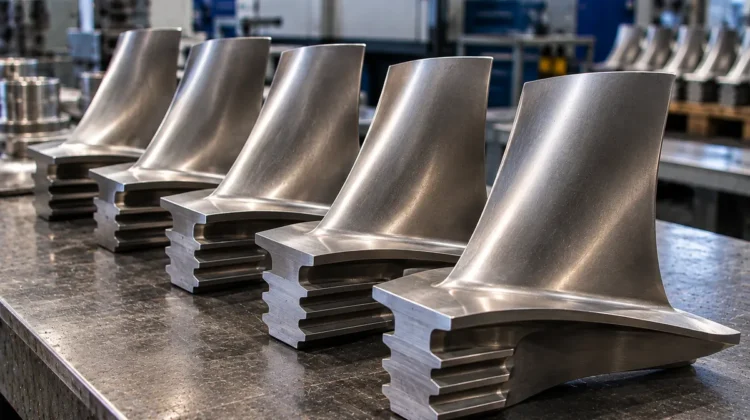

Лопатки турбин: устройство, материалы, изготовление на заказ

Лопатки турбин – это рабочие элементы паровых, газовых, гидравлических и ветряных турбин, преобразующие энергию потока газа, жидкости или пара во вращательное движение. Лопатки работают в экстремальных условиях: высокие температуры (до 1200°C), большие центробежные нагрузки, агрессивные среды. От качества изготовления лопаток зависят КПД турбины, её ресурс и безопасность. В этой статье разберём типы лопаток, материалы, технологию изготовления на заказ и ответим на частые вопросы.

Устройство и виды лопаток турбин

Лопатка турбины состоит из трёх основных частей: профильная часть (перо), замок (хвостовик) для крепления в диске турбины, и бандажная полка (для соединения лопаток между собой). По назначению делятся на:

• Рабочие (роторные) лопатки – установлены на вращающемся роторе.
• Направляющие (статорные) лопатки – направляют поток на рабочие лопатки.

Материалы для лопаток турбин

• Жаропрочные никелевые и кобальтовые сплавы (Инконель, Инколой, Хастеллой) – для газовых турбин.
• Титановые сплавы (ВТ3-1, ВТ8, ВТ14) – для компрессоров и первых ступеней турбин.
• Жаропрочные стали (20Х13, 15Х11МФ, 25Х1М1Ф) – для паровых турбин.
• Нержавеющие стали (12Х18Н10Т) – для гидротурбин и насосов.

Технология изготовления на заказ

1. Литьё по выплавляемым моделям (для сложных профилей и жаропрочных сплавов).
2. Штамповка (для крупных лопаток гидротурбин).
3. Механическая обработка – 5-осевое фрезерование профиля на станках с ЧПУ. 5-осевая обработка.
4. Термообработка – закалка, старение, отпуск (для придания свойств). Термообработка.
5. Финишная обработка – шлифование, полировка. Полировка.
6. Контроль – КИМ, рентген, люминесцентная дефектоскопия.

Часто задаваемые вопросы

Автор: технический отдел «МеталУслуги.Ру»
