5-осевая обработка на станках с ЧПУ – сложные детали, однозначная точность
5-осевая обработка на ЧПУ: сложные детали, однозначная точность
5-осевая обработка – это высокоточная фрезеровка на станках, которые могут одновременно перемещать инструмент или заготовку по пяти осям координат (X, Y, Z и две поворотные оси A и B или A и C). Такая свобода позволяет изготавливать детали невероятно сложных форм – с поднутрениями, отрицательными углами, тонкими стенками и сложными контурами. При этом не требуется несколько переустановок, что уменьшает погрешности позиционирования и сокращает время цикла. В этой статье разберём, для чего нужна 5-осевая обработка, какие материалы обрабатываются, и как заказать такие услуги у нас.
Что можно изготовить 5-осевой обработкой
-

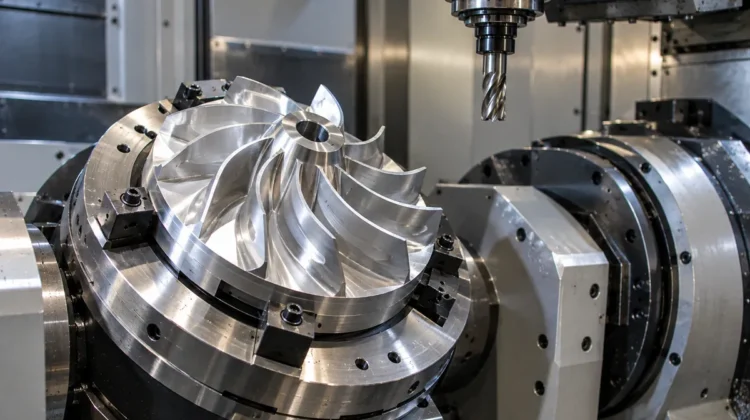

- Турбинные лопатки и крыльчатки (газовые, гидравлические).
- Сложные формы кулачков, эксцентриков, улиток.
li>Штампы и пресс-формы с обратными уклонами.
- Медицинские имплантаты и протезы.
- Профильные детали авиационной и космической техники.
- Корпуса насосов с интегрированными изогнутыми каналами.
Преимущества 5-осевой обработки
- Сложные геометрии: возможность обработки поверхностей, недоступных для 3-осевых станков.
- Уменьшение числа установок: обрабатывается до 5 сторон детали за один установ, что снижает погрешности базирования.
- Более высокое качество поверхности: из-за возможности использовать наклон инструмента (улучшение условий резания).
- Короткие инструменты: наклон позволяет использовать короткие фрезы, что повышает жёсткость и точность.
- Экономическая выгода: сокращается время наладки и количество операций.
Типы 5-осевых станков и инструмент
- Станки с поворотным столом (оси A и C).
- Станки с наклоняемым шпинделем (оси B и C).
- Высокоскоростные обрабатывающие центры (30 000 об/мин и выше).
- Режущий инструмент: твёрдосплавные концевые сферические фрезы, конусные фрезы.
- CAM системы: NX, PowerMILL, Hypermill (для 5-осевого программирования).
Материалы и точность
- Материалы: Алюминий, сталь (45, 40Х, нержавейка 304, 316), титан (ВТ1-0, ВТ14), бронза, латунь, пластики (PEEK, POM, капролон).
- Точность позиционирования: до 0,005 мм (на дорогих 5-осевых фрезерных центрах).
- Шероховатость: Ra 0,8–1,6, возможно финишное полирование.
- Диапазон размеров: до 800×600×500 мм (в зависимости от станка).
Вам нужна 5-осевая обработка сложных деталей?Компания «МеталУслуги.Ру» выполняет 5-осевую обработку на ЧПУ на заказ по вашим 3D-моделям. От 1 штуки до серии. Отправляйте STEP, IGES.
Часто задаваемые вопросы
В: Чем 5-осевая обработка лучше 3-осевой?
О: Обработка одной установки сложной детали, которую на 3-осевом пришлось бы перезажимать 3-5 раз, а иногда такая деталь вообще не может быть изготовлена на 3-осевом станке.
О: Обработка одной установки сложной детали, которую на 3-осевом пришлось бы перезажимать 3-5 раз, а иногда такая деталь вообще не может быть изготовлена на 3-осевом станке.
В: Какая минимальная стоимость услуг?
О: От 5 000 ₽ за деталь (подготовка управляющей программы сложна, поэтому мелкие простые детали дешевле делать на 3-осевых).
О: От 5 000 ₽ за деталь (подготовка управляющей программы сложна, поэтому мелкие простые детали дешевле делать на 3-осевых).
В: Вы берётесь за маленькие партии (1-3 шт.)?
О: Да, это идеально для прототипирования.
О: Да, это идеально для прототипирования.
Автор: технический отдел «МеталУслуги.Ру»
