Муфты МУВП (втулочно-пальцевые)
Муфты МУВП: устройство, виды, изготовление на заказ
МУВП (муфта упругая втулочно-пальцевая) — одна из самых распространённых упругих муфт в промышленности. Она используется для соединения валов электродвигателей, редукторов, насосов, компрессоров и другого оборудования. Благодаря наличию резиновых втулок, муфта эффективно гасит ударные нагрузки, компенсирует несоосность валов и снижает вибрации. В этой статье разберём устройство МУВП, её разновидности, материалы изготовления и дадим советы по заказу.
Устройство и принцип работы муфты МУВП

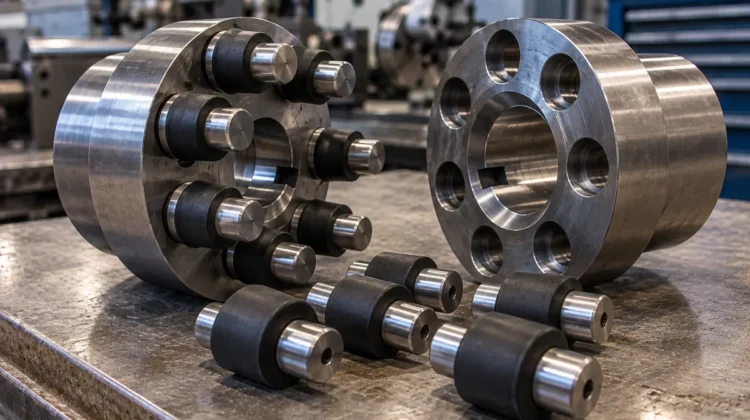

Муфта МУВП состоит из двух полумуфт (ведущей и ведомой), пальцев и резиновых втулок (или колец). Полумуфты изготавливаются из чугуна или стали. В одной из полумуфт просверлены отверстия, в которые запрессованы стальные пальцы с насаженными резиновыми втулками. При вращении пальцы входят в отверстия второй полумуфты, передавая крутящий момент через упругие втулки. Благодаря деформации резины компенсируются радиальные, угловые и осевые смещения валов.
Основные виды и типоразмеры МУВП
МУВП выпускаются по ГОСТ 21424–75 (общего назначения) и ГОСТ 20884–82 (для тихоходных валов). Основные типы:
ТипОсобенностиДиапазон крутящих моментов
| МУВП 1 | С цилиндрическим отверстием полумуфт (стандарт). Применяется в большинстве случаев. | от 10 до 10 000 Н·м |
| МУВП 2 | С коническим отверстием (редко). | — |
| МУВП с тормозным шкивом | На одной из полумуфт выполнен шкив для колодочного тормоза. | до 40 000 Н·м |
Основные типоразмеры МУВП (по посадочному диаметру вала): от 250 до 1000 (число обозначает диаметр в мм). Например, МУВП-250 рассчитана на вал до 65 мм и момент до 250 Н·м.
Материалы для изготовления МУВП
ДетальМатериалПримечание
| Полумуфты | Чугун СЧ20, СЧ25 (стандарт), сталь 45, 40Х, реже алюминий | Чугунные — самые распространённые, дешёвые. Стальные — для высоких нагрузок. |
| Пальцы | Сталь 45, 40Х | Шлифованные, могут быть закалены. |
| Резиновые втулки | Резина (специальные смеси), полиуретан, иногда найлон | Маслостойкие, износостойкие. Заменяемые детали. |
Преимущества и недостатки МУВП
- Преимущества: простота конструкции, невысокая стоимость, хорошие амортизирующие свойства, компенсация смещений до 0,5 мм радиальных и до 1,5° угловых, ремонтопригодность (легко заменить втулки).
- Недостатки: ограниченная нагрузочная способность (меньше, чем у зубчатых муфт), необходимость периодической замены резиновых втулок, относительно большой осевой габарит.
Где применяются муфты МУВП
- Приводы станков (токарных, фрезерных, сверлильных).
- Насосы (центробежные, шестерённые).
- Компрессоры, вентиляторы, дымососы.
- Конвейеры, транспортёры, элеваторы.
- Редукторы и мотор-редукторы.
- Дробилки, мельницы (для небольших мощностей).
Технология изготовления муфты МУВП на заказ
- Конструкторская подготовка — по ГОСТ 21424 (если типоразмер стандартный) или по чертежу заказчика.
- Литьё заготовок (для чугунных полумуфт) или резка из проката (для стальных).
- Токарная обработка — обточка наружного диаметра, расточка отверстия под вал, обработка торцов, сверление отверстий под пальцы. Токарные работы.
- Формирование пальцев — токарная обработка пальцев из прутка, нарезание резьбы под гайки (если предусмотрено).
- Термообработка (опционально) — улучшение или закалка пальцев и полумуфт. Термообработка.
- Слесарная сборка — запрессовка пальцев в одну полумуфту, установка резиновых втулок, сборка с ответной полумуфтой.
- Контроль — проверка биения, соосности, зазоров, качества резиновых втулок.
Нужны муфты МУВП по вашим размерам?Компания «МеталУслуги.Ру» изготавливает муфты МУВП на заказ любых типоразмеров (от 250 до 1000 и более). Работаем с чугуном, сталью, подберём резиновые втулки. От одной штуки до серии.
Часто задаваемые вопросы
О: ГОСТ 21424–75 (основной), также можем изготовить по DIN, ANSI или чертежам заказчика.
О: Да, по образцу или чертежу — сделаем точную копию.
О: Маслостойкие резины на основе бутадиен-нитрильного каучука (температура от -30°C до +100°C), также можем поставить полиуретановые повышенной износостойкости.
О: От 3 до 7 рабочих дней. При наличии резиновых втулок на складе — быстрее.
О: По требованию — статическую или динамическую балансировку муфты в сборе.
Автор: технический отдел «МеталУслуги.Ру»
