Шлицевые втулки: устройство, типы, изготовление на заказ

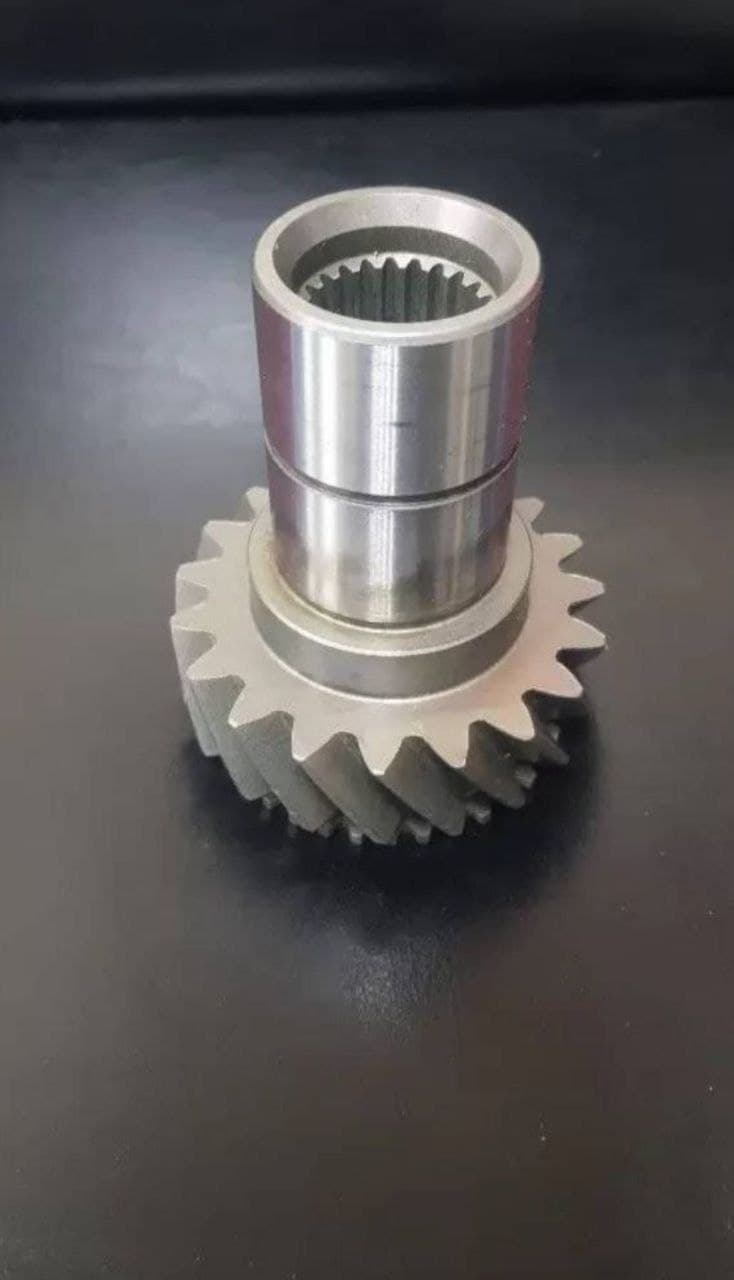

Шлицевая втулка – это деталь с внутренними шлицами (пазами), предназначенная для передачи крутящего момента на вал или от вала с наружными шлицами. В отличие от шпоночного соединения, шлицы распределяют нагрузку равномерно, допускают осевое перемещение и выдерживают высокие нагрузки. Шлицевые втулки применяются в коробках передач, редукторах, приводах, муфтах, гидронасосах, спецтехнике. В этой статье разберём типы шлицев, материалы, технологию изготовления и дадим советы по заказу.
Устройство и виды шлицев
Шлицы – это продольные пазы (канавки) на внутренней поверхности втулки. Основные типы по ГОСТ:
- Прямобочные шлицы (ГОСТ 1139–80) – самые распространённые. Характеризуются количеством шлицев, внутренним и наружным диаметрами (например, 8×62×68). Центрирование по наружному диаметру, внутреннему или бокам.
- Эвольвентные шлицы (ГОСТ 6033–80) – боковые поверхности очерчены по эвольвенте. Обеспечивают большую нагрузочную способность, лучшее центрирование. Широко применяются в импортной технике (DIN 5480, JIS B1603).
- Треугольные шлицы (редко) – для стопорения.
Материалы для шлицевых втулок
- Сталь 40Х – улучшаемая, для средненагруженных соединений. Термообработка – улучшение (HRC 28-35).
- Сталь 20Х, 18ХГТ – цементуемые, после цементации твёрдость поверхности шлицев HRC 58-62. Высокая износостойкость.
- Нержавеющая сталь AISI 304/316 – для коррозионностойких шлицевых соединений (пищевая, химическая промышленность).
Технология изготовления шлицевых втулок на заказ
- Заготовка – поковка или труба (большой диаметр).
- Токарная обработка – обточка наружного диаметра, расточка под шлицы, торцовка. Токарные работы.
- Нарезание внутренних шлицев:
- Протягивание – самый производительный метод для серий (протяжка выдавливает/срезает шлицы).
- Зубодолбление – для единичных заказов и нестандартных размеров, долбяк формирует шлицы возвратно-поступательно. Зубодолбежные работы.
- Термообработка – цементация (для 20Х) или закалка ТВЧ (для 40Х).
- Контроль – проверка шлицевым калибром (пробкой), геометрии.

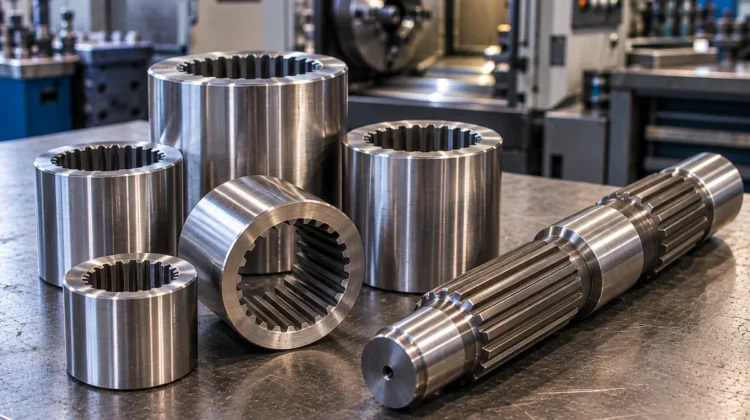

Нужна шлицевая втулка по ГОСТ или импортному стандарту?Компания «МеталУслуги.Ру» изготавливает шлицевые втулки на заказ протягиванием и долблением. От 1 штуки.
Часто задаваемые вопросы
В: Чем отличается протягивание от долбления?
О: Протяжка – быстрый инструмент для серий, но дорогой. Долбление – универсально для единичных заказов.
О: Протяжка – быстрый инструмент для серий, но дорогой. Долбление – универсально для единичных заказов.
В: Можно ли заказать втулку с эвольвентными шлицами (DIN 5480)?
О: Да, работаем по DIN, ANSI, JIS.
О: Да, работаем по DIN, ANSI, JIS.
В: Срок изготовления?
О: От 5 до 10 дней.
О: От 5 до 10 дней.
Автор: технический отдел «МеталУслуги.Ру»
