Зубчатые муфты: виды, устройство, изготовление на заказ
Зубчатая муфта — это жёсткая компенсирующая муфта, которая передаёт крутящий момент через зацепление зубьев. Она способна работать при значительных угловых, радиальных и осевых смещениях валов, выдерживает высокие нагрузки и удары. Благодаря этим качествам зубчатые муфты широко применяются в тяжёлом машиностроении, металлургии, горной промышленности, на прокатных станах и крупных редукторах.
В этой статье разберём устройство зубчатой муфты, её основные типы, материалы изготовления, технологии производства и дадим рекомендации по заказу.
Устройство и принцип работы зубчатой муфты
Зубчатая муфта состоит из двух полумуфт с наружными зубьями (или одного зубчатого венца) и общего разъёмного обода с внутренними зубьями. Чаще всего применяется двухобхватная конструкция — две обоймы (втулки) с внутренними зубьями охватывают зубчатые венцы на валах. Благодаря бочкообразной форме зубьев и увеличенному боковому зазору муфта компенсирует:
- радиальное смещение — до 0,01 × модуль,
- угловое смещение — до 1–1,5°,
- осевое смещение — несколько миллиметров.
Передаваемый крутящий момент — от сотен до сотен тысяч Н·м.
Основные виды зубчатых муфт
Тип муфтыОсобенностиПрименение
| С внутренним зацеплением (классические) | Две зубчатые втулки и две обоймы, наиболее распространены. ГОСТ 5006–83, тип М3. | Редукторы, прокатные станы, тяжёлые приводы. |
| С наружным зацеплением (редко) | Зубья на внешней стороне обеих полумуфт, общая обечайка. PETA, PETB. | Специальные условия, высокий момент. |
| Двухохватывающие (разъёмные) | Удобны для монтажа без сдвига оборудования. | Крупные машины, труднодоступные узлы. |
| С плавающей промежуточной втулкой | Компенсируют большие несоосности. | Длинные валы, карданные передачи. |
По ГОСТ 5006–83 и 5006–94 выпускаются типы: М3, М4, М5, М6, М7, М8 (различаются конструкцией и способом центрирования).
Материалы и термообработка
ДетальМатериалТермообработкаТвёрдость
| Зубчатые венцы (полумуфты) | Сталь 45, 40Х, 38Х2МЮА | Закалка ТВЧ, цементация+закалка. Термообработка | HRC 45–55 (поверхность) |
| Обоймы с внутренними зубьями | Сталь 45, 40Х, чугун (редко) | Улучшение, нормализация | HB 200–300 |
| Уплотнения, фланцы | Сталь Ст3, чугун СЧ20 | Без термообработки | — |
Где применяются зубчатые муфты
- Металлургия: прокатные станы, клети, рольганги.
- Горная промышленность: дробилки, мельницы, конвейеры.
- Редукторы и приводы: крупногабаритные мотор-редукторы.
- Судостроение: гребные валы, вспомогательные механизмы.
- Энергетика: насосы, компрессоры, вентиляторы.
Технология изготовления зубчатой муфты
- Конструкторская подготовка — чертёж по ГОСТ или эскиз заказчика, подбор типоразмера.
- Токарная обработка — полумуфты, обоймы, ступицы. Токарные работы.

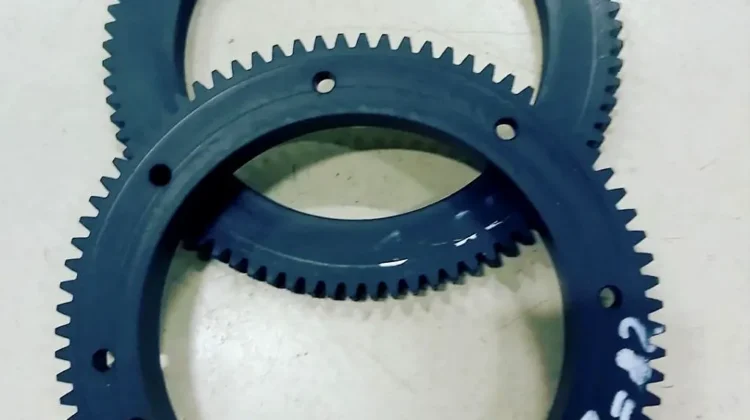

- Зубонарезание — нарезание наружных зубьев на венцах и внутренних зубьев в обоймах. Зубофрезерная обработка, зубодолбление.
- Термообработка — закалка ТВЧ зубчатых венцов для повышения износостойкости. Термообработка металла.
- Слесарная доработка — снятие заусенцев, притупление острых кромок.
- Контроль и маркировка — проверка зубьев, соосности, твёрдости.
Часто задаваемые вопросы
О: ГОСТ 5006–83, ГОСТ 5006–94, DIN, а также по чертежам заказчика.
О: Да, изготавливаем под любые размеры валов по чертежу.
О: Да, для ответственных быстроходных муфт мы выполняем закалку ТВЧ зубьев. Для тихоходных — можно без термообработки.
О: От 5 до 14 рабочих дней в зависимости от сложности и размера. Срочные заказы обсуждаются отдельно.
О: Да, по изношенной детали восстановим геометрию и изготовим новую.
Автор: технический отдел «МеталУслуги.Ру»
