Стальные фланцы: виды, размеры, изготовление на заказ
Стальные фланцы — это плоские диски с отверстиями для болтов, используемые для соединения труб, арматуры, ёмкостей и оборудования. Они обеспечивают герметичность, прочность и возможность разборки узлов. Фланцы применяются в нефтегазовой, химической, энергетической, водопроводной и строительной отраслях. От качества изготовления фланца зависят надёжность и безопасность трубопровода. В этой статье разберём виды фланцев, материалы, технологию изготовления и дадим рекомендации по заказу.
Устройство стального фланца
Фланец — диск с центральным отверстием (под трубу или патрубок) и равномерно расположенными по окружности крепёжными отверстиями. Для уплотнения в торцевой поверхности часто протачивается гладкая или с риской поверхность (под прокладку).
Основные виды стальных фланцев
ТипОсобенностиПрименение
| Плоские приварные | Привариваются к трубе встык или внахлёст. Просты в изготовлении, низкая стоимость. | Трубопроводы низкого и среднего давления (водоснабжение, отопление). |
| Воротниковые (с выступом) | Имеют конический переход, привариваются стыковым швом. Повышенная прочность. | Высокое давление (химическая, нефтегазовая промышленность). |
| Глухие (заглушки) | Без центрального отверстия. Используются для перекрытия трубопроводов. | Заглушки, ремонтные работы. |
| Свободные (на приварном кольце) | Фланец не приваривается к трубе, а удерживается кольцом. Легко демонтируется. | Агрессивные среды, частые разборки. |
Стандартные типоразмеры и ГОСТ
- ГОСТ 12820-80 — фланцы плоские приварные.
- ГОСТ 12821-80 — фланцы воротниковые приварные встык.
- ГОСТ 12822-80 — фланцы свободные на приварном кольце.
- ГОСТ 12836-80 — фланцы глухие (заглушки).
- По DIN, ANSI — по требованию заказчика.
Материалы для стальных фланцев
МатериалСвойстваПрименение
| Сталь 20, 20Х | Недорогая, хорошо сваривается, но низкая коррозионная стойкость. Требует окраски. | Трубопроводы воды, пара, газа. |
| Сталь 09Г2С | Низколегированная, повышенная прочность, морозостойкость. | Северные трубопроводы, высокое давление. |
| Сталь 40Х, 40ХН | Высокопрочная, термоулучшаемая. Термообработка. | Ответственные фланцы для агрессивных сред и высоких температур. |
| Нержавеющая сталь AISI 304, 316 | Коррозионная стойкость, химическая инертность. | Пищевая, химическая, фармацевтическая промышленность. |

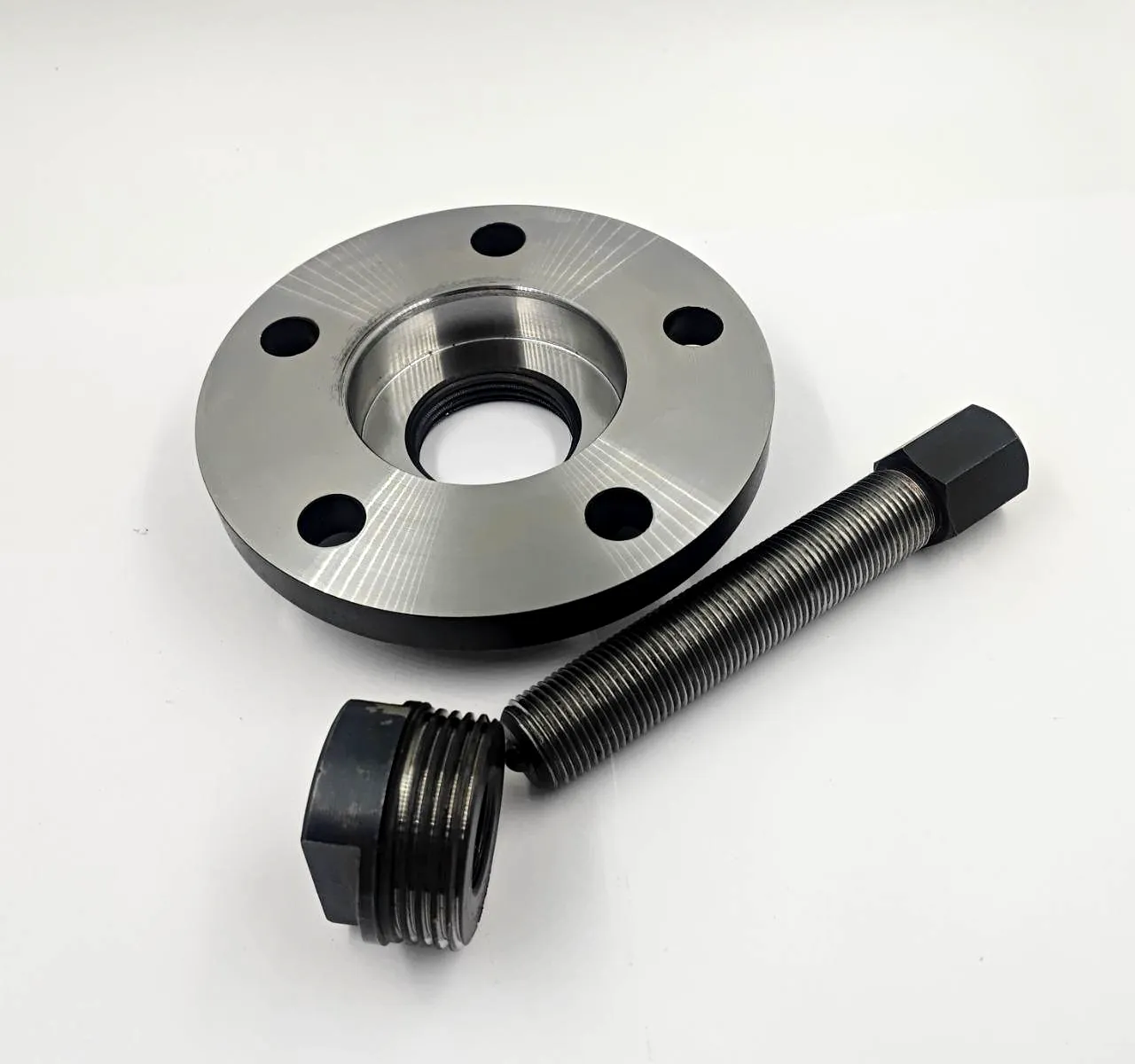

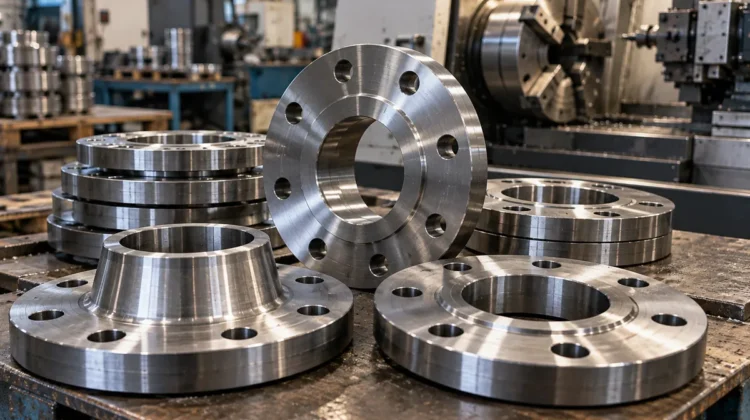

Технология изготовления стальных фланцев на заказ
- Раскрой заготовки – из листа или круглого проката (плазма, лазер, отрезка на ленточной пиле). Резка металла.

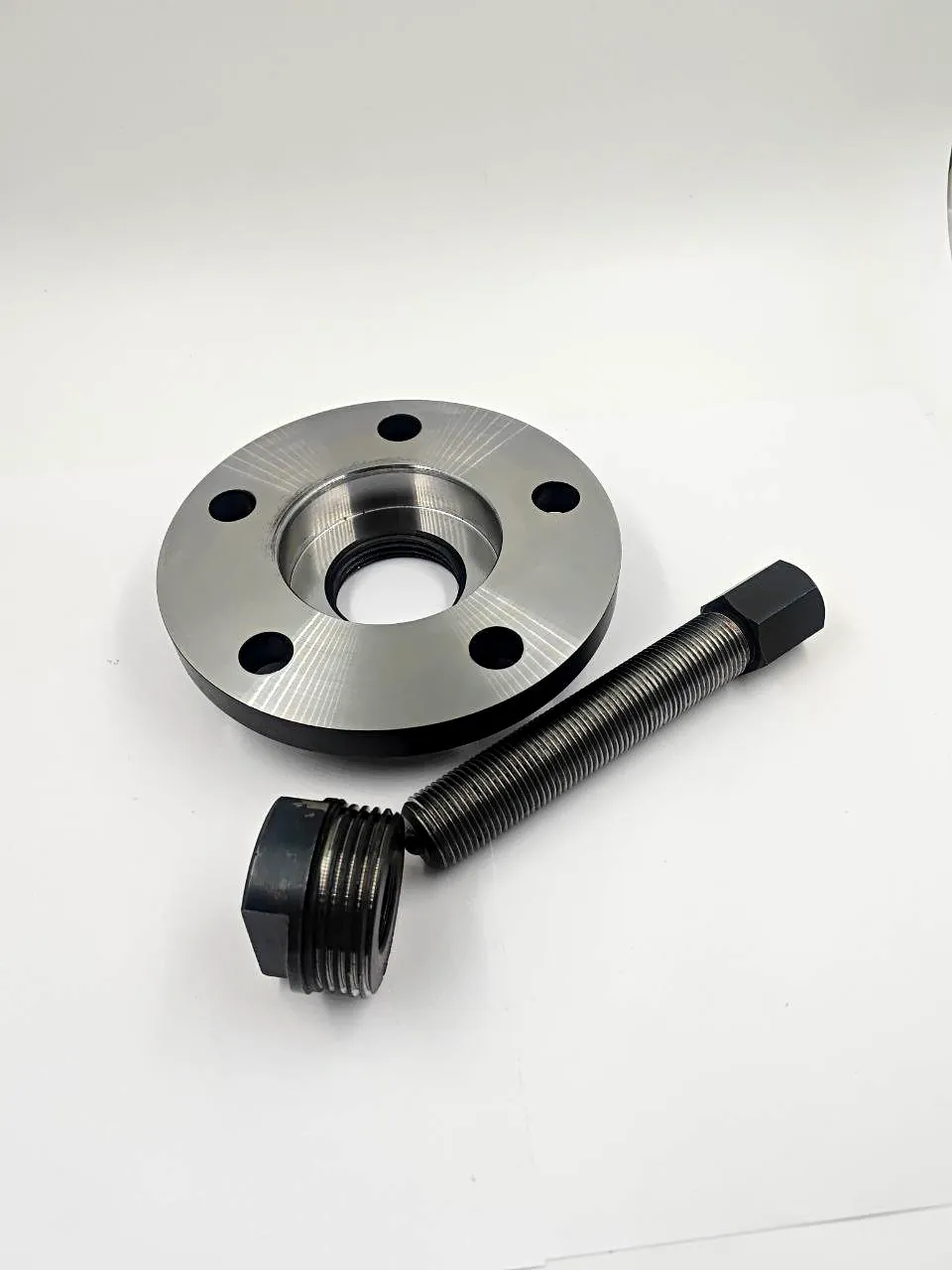

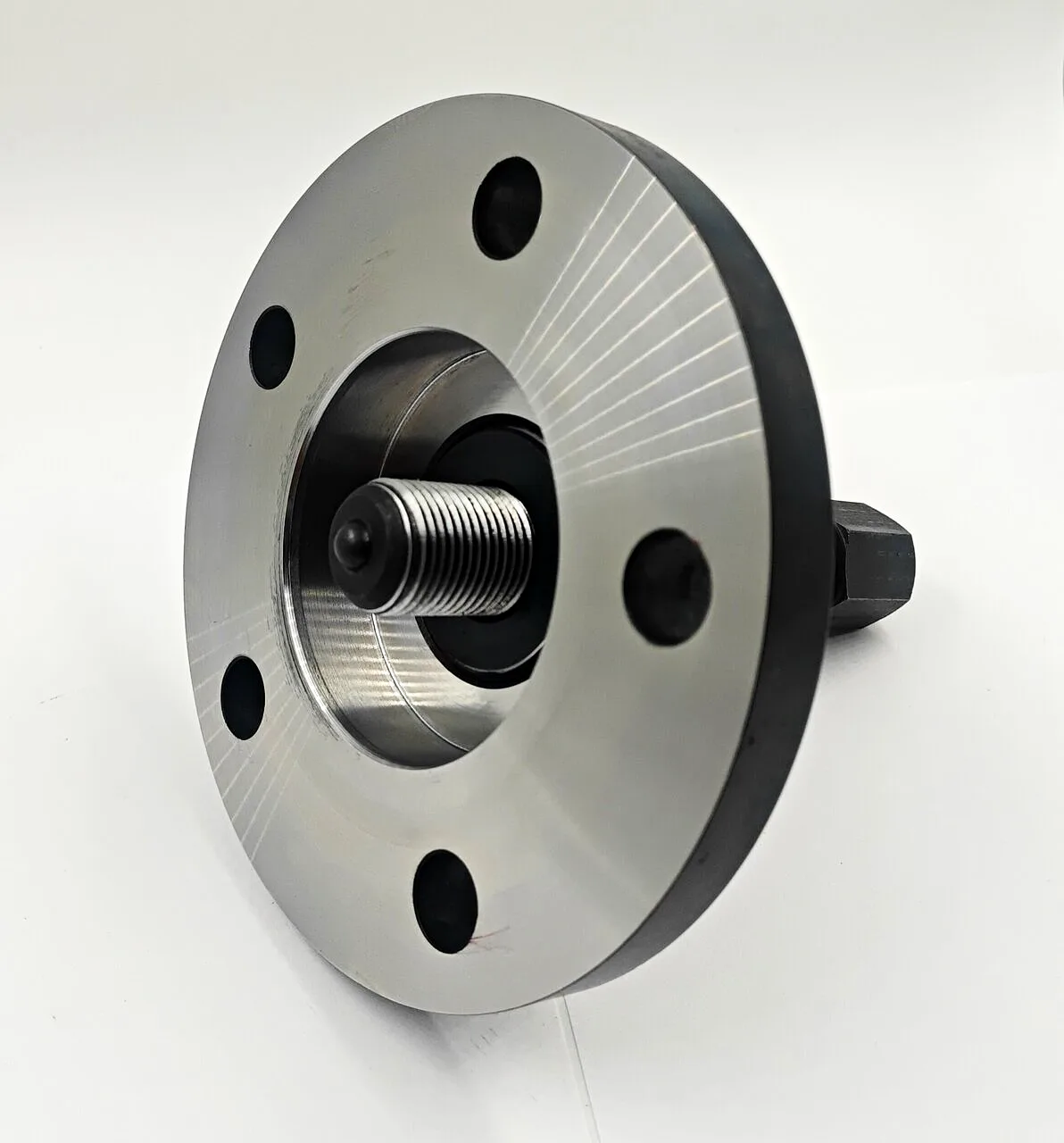

- Токарная обработка – обточка наружного и внутреннего диаметров, обработка торцевых поверхностей (под прокладку). Токарные работы.
- Сверление отверстий под болты (шпильки) – по ГОСТ или чертежу. Равномерное расположение по окружности. Сверлильные работы.

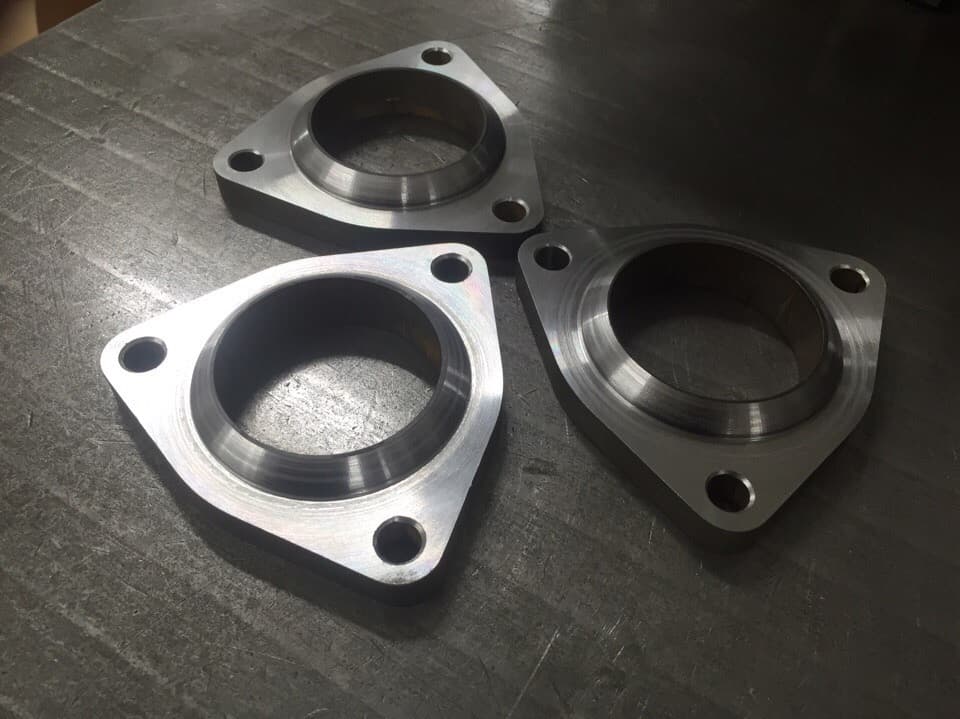

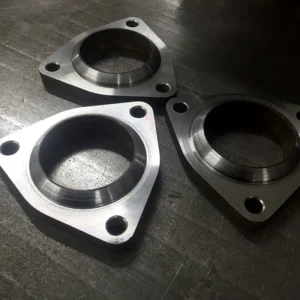

- Фрезерование канавок (при необходимости) – под прокладку круглого сечения.
- Контроль – проверка соосности, расстояния между отверстиями, шероховатости поверхности.
- Нанесение покрытия – грунтовка, цинкование, порошковая краска (по требованию). Порошковая покраска.
Часто задаваемые вопросы
О: От DN15 (½ дюйма) до DN2000 (2000 мм). Больше — по согласованию.
О: Да, по чертежу или спецификации.
О: Мы обрабатываем поверхность под прокладку с требуемой шероховатостью (Ra 0,8–3,2).
О: От 3 до 10 рабочих дней в зависимости от размера и количества.
Автор: технический отдел «МеталУслуги.Ру»
