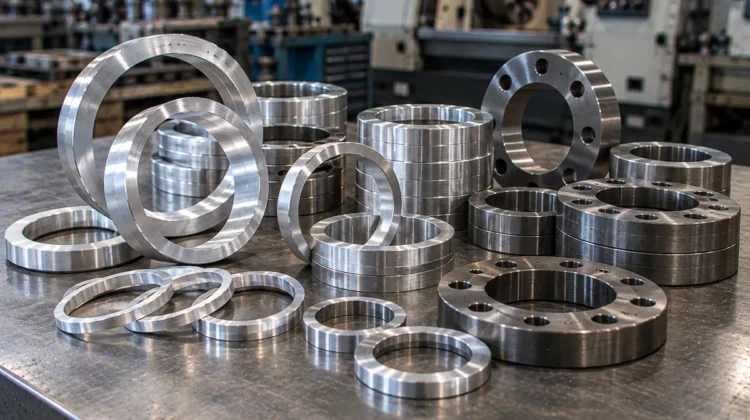

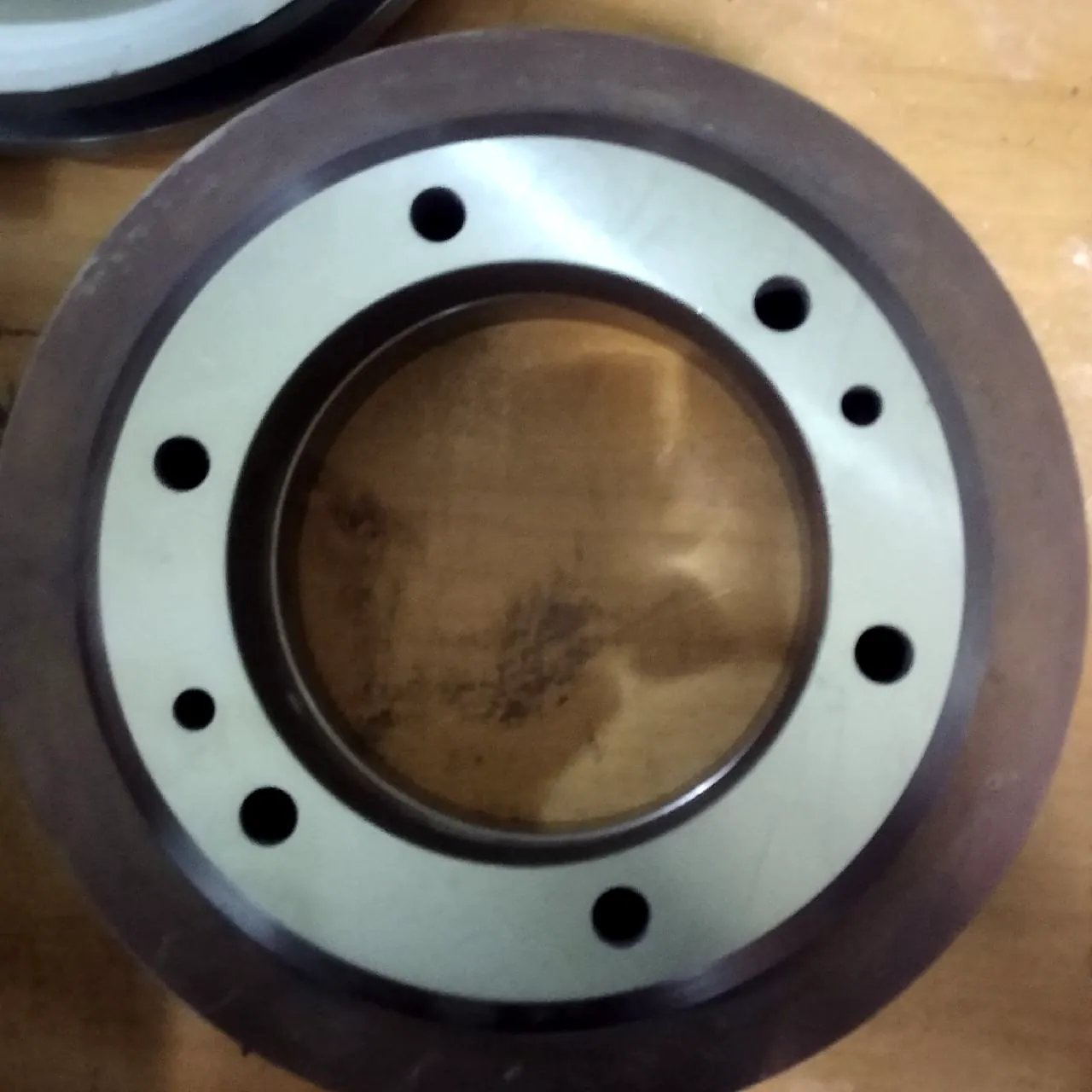

Центровочные и проставочные кольца: назначение, материалы, изготовление на заказ
Центровочные и проставочные кольца – это простые на первый взгляд детали, но их роль в машиностроении, ремонте оборудования и сборке узлов огромна. Они используются для фиксации подшипников, регулировки осевых зазоров, центрирования деталей, создания необходимых расстояний между узлами. Такие кольца изготавливаются из стали, чугуна, нержавеющей стали, реже из цветных металлов. В этой статье разберём, какие бывают кольца, из каких материалов, как их изготавливают на заказ и почему к ним предъявляются высокие требования к точности.
Виды колец
- Центровочные кольца (установочные) – используются для точной фиксации подшипников, шестерён, шкивов на валу. Имеют точные наружный и внутренний диаметры, часто обрабатываются по h6/H7.
- Проставочные (дистанционные) кольца – создают осевой зазор между деталями (например, между подшипниками). Толщина колец подбирается или изготавливается с высокой точностью (допуск ±0,01-0,05 мм).
- Регулировочные кольца – устанавливаются для компенсации люфта или натяга. Могут поставляться набором разной толщины.
- Кольца под пружины и стопорные – но они обычно проволочные; здесь речь о цельных точеных кольцах.
Материалы для изготовления колец
- Сталь 45 – улучшаемая, для большинства колец, работающих в обычных условиях. Термообработка – улучшение (HRC 28-35) или без термообработки.
- Сталь 40Х – для высоконагруженных узлов (после закалкиHRC 45-50).
- Нержавеющая сталь AISI 304, 316 – для пищевых, химических производств, влажных сред.
- Чугун СЧ20 – для колец большого диаметра, где не требуется высокая прочность на удар.
- Латунь, бронза – для снижения трения (в паре со стальным валом).
Технология изготовления центровочных/проставочных колец на заказ
- Раскрой заготовки – из круглого проката (прутка) или трубы (при большом диаметре и малой толщине).
- Токарная обработка – обточка наружного диаметра, расточка внутреннего отверстия, подрезка торцов в размер. Допуски на диаметры обычно h6/H7. Токарные работы.
- Фрезерование или сверление (при необходимости) – отверстия под штифты, масляные канавки. Фрезерные работы, сверление.
- Термообработка – при требованиях по износостойкости (закалка ТВЧ, улучшение).
- Шлифование торцов и посадочных диаметров – для достижения высокой точности (Ra 0,8, допуск до 0,01 мм). Круглое шлифование.
- Контроль – измерение толщины, наружного и внутреннего диаметров, биения торцов и соосности.
Часто задаваемые вопросы
О: Обычно допуск по отверстию H7, по валу h6. Толщина (высота) – допуск ±0,02-0,05 мм в зависимости от требований узла.
О: Да, при достаточно большой толщине стенки и диаметре. Труба растачивается и обтачивается до нужных размеров.
О: Если оно работает в паре с твёрдыми деталями и подвергается трению – закалка ТВЧ желательна. В статичных условиях – не требуется.
О: Обычно легче изготовить новое. Но можно наплавить, переточить и шлифануть, если это экономически оправдано.
О: От 1 до 3 дней для одного кольца, партия – до 7 дней.
Требуются точные центровочные или проставочные кольца?Компания «МеталУслуги.Ру» изготавливает кольца на заказ из стали, нержавейки, чугуна. Токарная обработка, шлифовка торцов, контроль. От 1 штуки.
Автор: технический отдел «МеталУслуги.Ру»
