Втулки и пальцы для спецтехники: материалы, изготовление на заказ

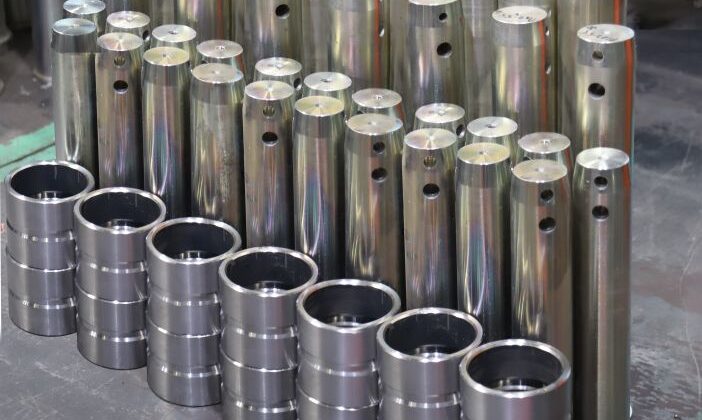

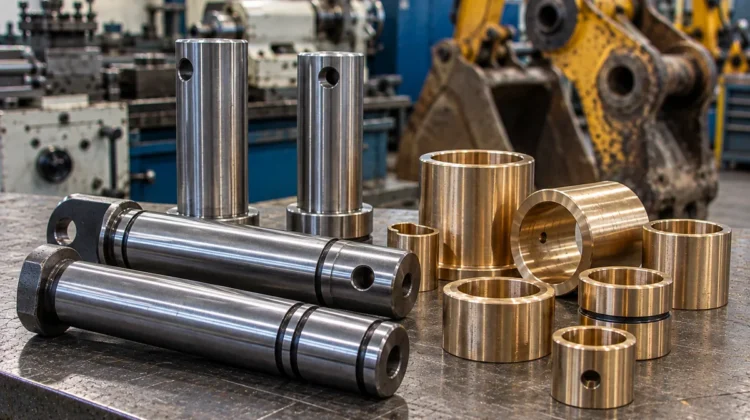

Втулки и пальцы – это основные элементы шарнирных соединений навесного оборудования, стрел, рукоятей, ковшей, гусеничных тележек спецтехники (экскаваторы, погрузчики, бульдозеры, грейдеры). Пальцы работают в паре с втулками, воспринимая радиальные и осевые нагрузки, обеспечивая подвижность и передачу усилий. Из-за высоких нагрузок и абразивных условий эти детали интенсивно изнашиваются, поэтому к их материалам и термообработке предъявляются повышенные требования. В этой статье разберём типы втулок и пальцев, материалы, технологии изготовления на заказ и ответим на частые вопросы.
Устройство шарнирного соединения
- Палец – цилиндрический стержень с головкой (или буртом) и отверстием под шплинт, часто со смазочным каналом. Используются для фиксации элементов.
- Втулка – цилиндрическая деталь, запрессованная в проушину, которая вращается или качается на пальце. Может быть стальной, бронзовой или полимерной.
Материалы для втулок и пальцев спецтехники
- Сталь 45 – для пальцев малых нагрузок, без термообработки (например, прицепы, малая техника).
- Сталь 40Х – улучшаемая, для ответственных пальцев (HRC 28-35) после закалки + отпуска. Для втулок – предпочтительна бронза или закалённая сталь.
- Сталь 20Х, 18ХГТ, 12ХН3А – цементуемые, после цементации и закалки имеют твёрдую поверхность (HRC 58-62) и вязкую сердцевину. Идеальны для пальцев и втулок.
- Бронза (БрОФ10-1, БрАЖ9-4) – антифрикционные втулки, работают в паре со стальным пальцем.
- Капролон, полиамид – для втулок с низким трением, без смазки, малые нагрузки.
Технология изготовления и восстановления
- Изготовление пальца – токарная обточка ступеней, резьбы, сверление отверстия под шплинт. Токарные работы.
- Изготовление втулки – из трубы/прутка, расточка отверстия, наружные фаски. Токарные работы.
- Термообработка пальца – улучшение или цементация+закалка для высокой износостойкости. Термообработка.
- Шлифование (при точных посадках) – обеспечение h6/h7. Шлифование.
- Сверление смазочных каналов в пальце (продольных и поперечных). Сверлильные работы.
- Восстановление изношенных пальцев – наплавка слоя твёрдым сплавом (победит, Хардокс) и шлифовка до номинала.
- Восстановление проушин – гильзовка (запрессовка новой втулки) или наплавка + расточка.
Износились пальцы и втулки вашей спецтехники?Компания «МеталУслуги.Ру» изготавливает втулки и пальцы для спецтехники на заказ по чертежам и образцам. Цементация, закалка, шлифовка. От 1 шт.
Часто задаваемые вопросы
В: Какую твёрдость должны иметь пальцы для экскаватора?
О: Для высоконагруженных – поверхностная твёрдость HRC 55-60 (цементация). Для средних – HRC 45-50 (закалка ТВЧ).
О: Для высоконагруженных – поверхностная твёрдость HRC 55-60 (цементация). Для средних – HRC 45-50 (закалка ТВЧ).
В: Какая пара лучше – стальная втулка+палец или бронзовая втулка+палец?
О: Бронзовая втулка со стальным пальцем предпочтительнее, т.к. бронза не задирает палец, меньше трение. Но стальные втулки более износостойки при грязевом абразиве (требуют смазки).
О: Бронзовая втулка со стальным пальцем предпочтительнее, т.к. бронза не задирает палец, меньше трение. Но стальные втулки более износостойки при грязевом абразиве (требуют смазки).
В: Можно ли восстановить палец, если он сильно изношен?
О: Да, наплавка твёрдым сплавом до +3…5 мм, затем шлифовка до номинала. Это дешевле нового изготовления.
О: Да, наплавка твёрдым сплавом до +3…5 мм, затем шлифовка до номинала. Это дешевле нового изготовления.
В: Срок изготовления?
О: От 3 до 7 дней.
О: От 3 до 7 дней.
