Фрезерные работы с ЧПУ: точность, сложность, преимущества
Фрезерные работы с ЧПУ (числовым программным управлением) – это автоматизированная обработка металла, пластика, дерева, при которой управление перемещением инструмента и заготовки осуществляется по цифровой управляющей программе (УП). Этот метод обеспечивает высокую точность (до ±0,01 мм), идеальную повторяемость в партии, возможность обработки сложных 3D-контуров и высокую производительность. Фрезерование с ЧПУ используется для изготовления пресс-форм, штампов, корпусных деталей, турбинных лопаток, протезов, и любых сложных изделий. В этой статье разберём типы станков ЧПУ, их возможности и как заказать услугу.
Типы фрезерных станков с ЧПУ
- 3-осевые станки – перемещение по осям X, Y, Z (линейные). Обработка плоскостей, пазов, карманов, простых 3D поверхностей.

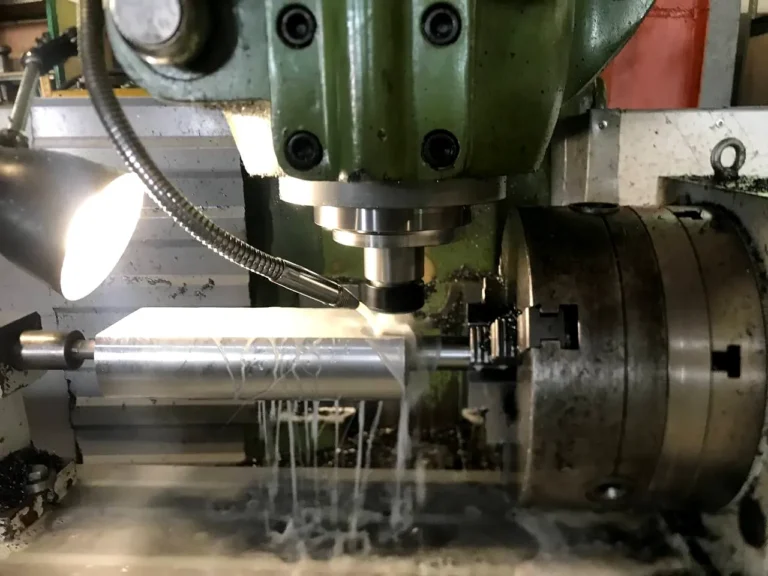

- 4-осевые станки – добавляется поворотная ось A (или B). Обработка валов, зубьев шестерён, винтовых поверхностей.
- 5-осевые станки – оси X, Y, Z + A и B (или A и C). Возможность обрабатывать деталь с 5 сторон за одну установку, сложные пространственные контуры (крыльчатки, лопатки турбин).
Преимущества фрезеровки с ЧПУ
- Высокая точность и повторяемость – каждая деталь в партии копирует первую с погрешностью до 0,01 мм.
- Сложные контуры – возможность обрабатывать любые 2D и 3D поверхности.
- Высокая производительность – работа без остановки, минимальное участие оператора.
- Снижение брака – автоматизация исключает человеческий фактор.
- Многостаночное обслуживание – один оператор может вести несколько станков.
Материалы и инструмент
- Материалы: сталь (45, 40Х, 20Х), нержавейка (AISI 304, 316), алюминий, титан, латунь, бронза, чугун, капролон, текстолит, фторопласт, алюминиевые и титановые сплавы.
- Инструмент: концевые, торцевые, сферические, радиусные фрезы из быстрорежущей стали (Р6М5) и твёрдого сплава (ВК8, Т15К6).
Технологический процесс фрезеровки на ЧПУ
- Разработка 3D-модели детали (CAD).
- Написание управляющей программы (CAM) – определение траекторий инструмента, выбор режимов резания.

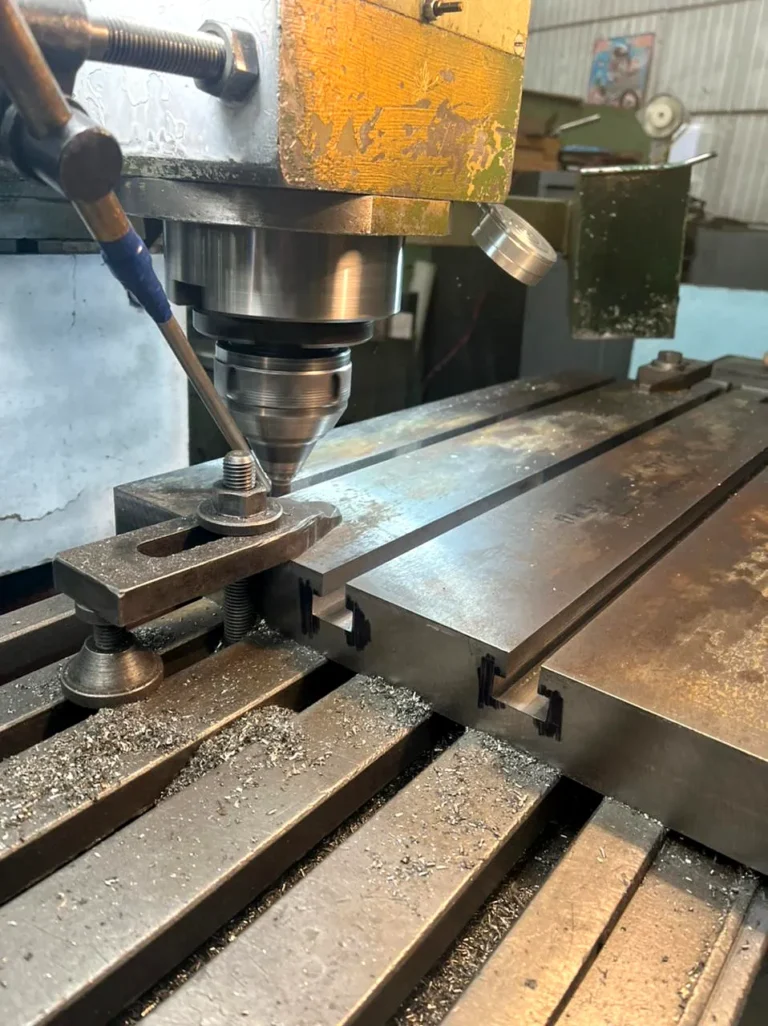

- Установка заготовки на станок (в тиски, приспособление).
- Настройка инструмента (быстрый поиск нуля).
- Автоматическая фрезеровка (от черновой до чистовой).
- Контроль геометрии (КИМ, калибры, микрометры).
Требуются фрезерные работы с ЧПУ высокой точности?Компания «МеталУслуги.Ру» выполняет фрезерные работы с ЧПУ на заказ на 3, 4 и 5-осевых станках. Изготовление деталей по чертежам. От 1 штуки.
Часто задаваемые вопросы
В: Чем фрезеровка на ЧПУ отличается от ручной?
О: Автоматическая – выше точность, повторяемость, скорость. Но для единичных простых деталей ручная может быть дешевле.
О: Автоматическая – выше точность, повторяемость, скорость. Но для единичных простых деталей ручная может быть дешевле.
В: Вы принимаете чертежи в формате DXF, DWG, STEP?
О: Да, предпочтительнее 3D-модели STEP, IGES.
О: Да, предпочтительнее 3D-модели STEP, IGES.
В: Какая максимальная точность?
О: На 5-осевых центрах до ±0,005 мм.
О: На 5-осевых центрах до ±0,005 мм.
В: Срок изготовления?
О: 2-5 дней, срочно от 1 дня.
О: 2-5 дней, срочно от 1 дня.
