Шайбы: виды, материалы, изготовление на заказ

Шайба – это крепёжная деталь в виде плоского кольца, устанавливаемая под гайку или болт для распределения нагрузки, защиты поверхности от повреждений, а также для предотвращения самоотвинчивания (пружинные шайбы). Они могут быть плоскими, пружинными, стопорными, косыми, сферическими и другими. Широко применяются в машиностроении, строительстве, приборостроении, автомобилестроении. Стандартные шайбы не всегда подходят по внутреннему и наружному диаметру, толщине или материалу, поэтому изготовление шайб на заказ часто необходимо. В этой статье разберём виды шайб, материалы, технологии изготовления и ответим на частые вопросы.

Виды шайб

• Плоские круглые шайбы (ГОСТ 11371, DIN 125) – самые распространённые, распределяют нагрузку.
• Плоские квадратные и прямоугольные шайбы – для особых конструкций.
• Пружинные (гровер) шайбы (ГОСТ 6402, DIN 127) – предотвращают самоотвинчивание за счёт упругости разрезанного кольца.
• Стопорные шайбы с зубьями (наружные, внутренние) – врезаются в поверхность детали.
• Косые шайбы (наклонные) – для компенсации непараллельности фланцев.
• Сферические шайбы – для самоустановки при перекосе.
• Увеличенные шайбы (с большим наружным диаметром) – для мягких материалов.

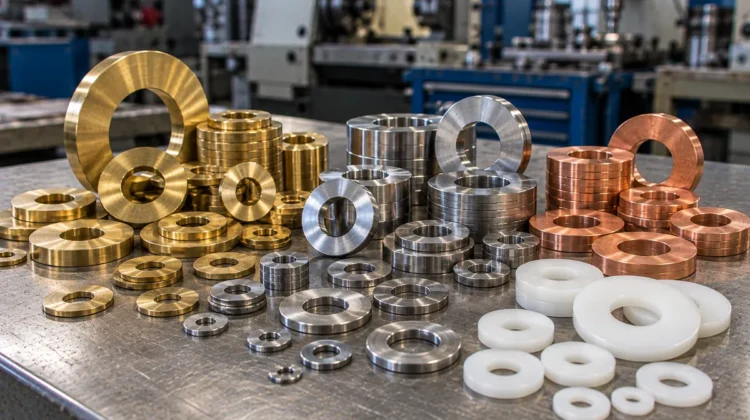

Материалы для шайб

• Сталь 45, 40Х – для обычных шайб. Термообработка для пружинных (закалка).
• Нержавеющая сталь A2 (AISI 304), A4 (316) – для влажных и агрессивных сред.
• Латунь (ЛС59-1) – для декоративных, электротехнических шайб.
• Алюминий – для лёгких конструкций.
• Капролон, полиацеталь (POM) – для изолирующих и бесшумных шайб.

Покрытия шайб

• Цинкование (белое, жёлтое) – защита от коррозии.
• Фосфатирование (воронение) – чёрное матовое покрытие.
• Никелирование, хромирование – декоративные покрытия.

Технология изготовления шайб на заказ

В зависимости от серийности и размера используют разные методы:

• Штамповка (вырубка) из листа – быстрый способ для серийных шайб (большие партии). Требуется изготовление штампа.

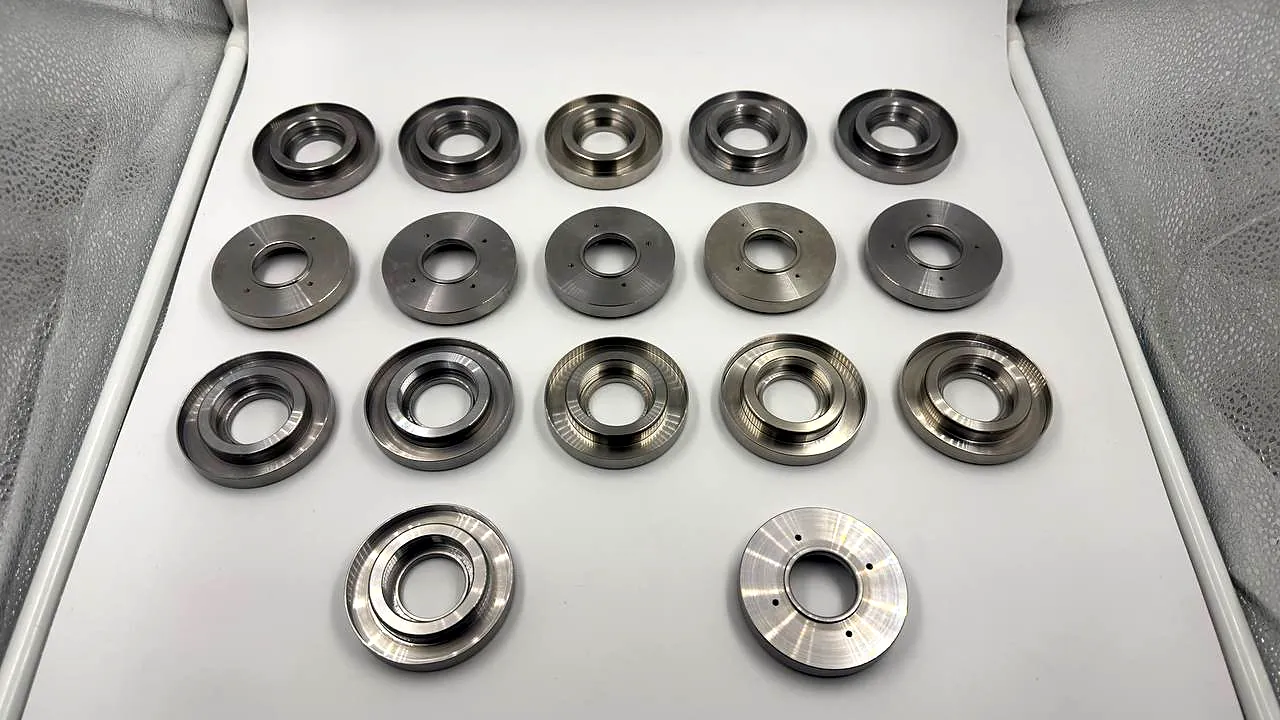

• Токарная обработка из прутка или трубы – для мелких серий и единичных заказов, а также для шайб с нестандартной геометрией, фасками, канавками. Токарные работы.
• Лазерная резка из листа – для сложных форм, квадратных или фигурных шайб. Лазерная резка.

Основные этапы токарного изготовления:

1. Выбор заготовки (пруток или труба).
2. Обтачка наружного диаметра, сверление/растачивание отверстия.
3. Отрезка нужной толщины.
4. Снятие фасок (если нужно).
5. Термообработка (для пружинных).
6. Гальваническое покрытие.
7. Контроль (калибры, микрометры).

Часто задаваемые вопросы

Автор: технический отдел «МеталУслуги.Ру»
