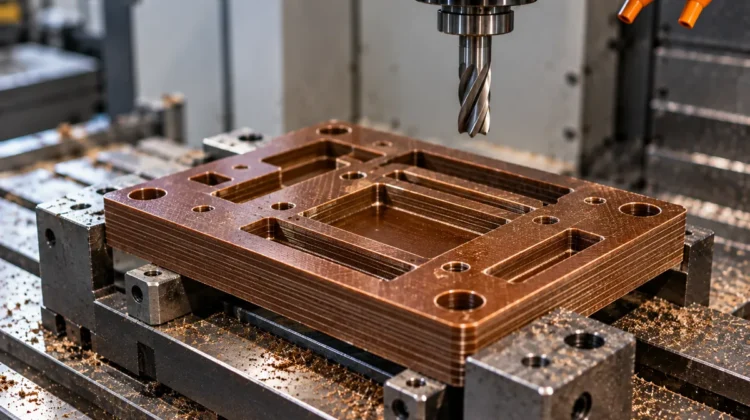

Фрезеровка текстолита на ЧПУ – особенности, режимы, как заказать качественные детали из слоистого пластика
Фрезеровка текстолита на ЧПУ: особенности, режимы, изготовление на заказ
Текстолит – это слоистый пластик на основе ткани (хлопковой, стеклоткани), пропитанной термореактивной смолой. Он широко используется в электротехнике, машиностроении и приборостроении, так как обладает высокой прочностью и отличными диэлектрическими свойствами. Однако этот материал абразивный и склонен к расслоению, поэтому его фрезеровка требует специального подхода. В этой статье мы подробно разберем особенности изготовления деталей из текстолита на заказ.
Какие марки текстолита подходят для фрезеровки на ЧПУ
Выбор правильной марки текстолита — это первый шаг к получению качественной детали. От марки зависят режимы резания, выбор инструмента и долговечность готового изделия. Условно все марки можно разделить на три основные группы.
- ПТК (поделочный текстолит конструкционный). Толщина 1–50 мм, хорошая обрабатываемость, стандартный вариант для большинства деталей. Идеален для корпусных деталей, втулок и прокладок.
- ПТМ (поделочный текстолит, стойкий к трансформаторному маслу). Повышенная механическая прочность, лучше держит нагрузку. Рекомендуется для ответственных узлов, например, шестерен в масляной ванне.
- Стеклотекстолит (FR-4 / СТЭФ). Более твёрдый и абразивный, требует острых фрез. Часто используется в электротехнике для печатных плат и высоковольтных изоляционных прокладок.
Как выбрать инструмент и оснастку для фрезеровки текстолита
Поскольку материал слоистый и абразивный, инструмент быстро тупится. Неправильно подобранная фреза приводит к расслоению кромок и выкрошенным углам. Для качественной чистовой обработки критически важна правильная геометрия фрезы и острота режущих кромок.
На практике чаще всего применяют:
- Концевые спиральные фрезы из твёрдого сплава (ВК8, Т15К6). Оптимальный бюджетный вариант при условии высоких оборотов шпинделя (18 000–24 000 об/мин) и правильно подобранной подачи. При фрезеровке стеклотекстолита ресурс таких фрез ниже из‑за абразивного износа.
- Фрезы с алмазным или DLC‑покрытием. Самый стойкий вариант: период стойкости в 3–5 раз выше, чем у твёрдосплавных аналогов. Дают зеркальную кромку без заусенцев, но и стоят дороже. Окупаются при больших тиражах.
- Угол заточки и количество зубьев. Рекомендуется угол 45–55°, количество зубьев для черновой обработки – 2–3, для чистовой – 4.
- Компрессионные фрезы. Для сквозного фрезерования — они «прижимают» верхние и нижние слои к заготовке, что минимизирует расслоение.
- Подложка из МДФ или фанеры. Обязательно подкладывается под заготовку, чтобы исключить сколы на выходе фрезы.
- Встречное фрезерование (climb milling). Этот метод снижает нагрузку на кромку и улучшает качество поверхности.
Рекомендуемые режимы резания для разных марок текстолита
Общий принцип: для текстолита и стеклотекстолита рекомендуют работать на высоких оборотах шпинделя (18 000–24 000 об/мин) с умеренной подачей. Это позволяет получить чистую кромку без расслоения и минимизирует нагрев. Ниже приведены ориентировочные параметры, которые помогут вам сориентироваться при заказе.
Марка текстолитаСкорость резания (м/мин)Подача (мм/зуб)Глубина резания (мм)
| ПТК / ПТ | 100–150 | 0,05–0,12 | 1,0–2,0 |
| ПТМ | 80–120 | 0,04–0,08 | 0,5–1,5 |
| Стеклотекстолит (FR-4, СТЭФ) | 80–180 | 0,03–0,08 | 0,5–1,0 |
Эти значения носят рекомендательный характер. Точные параметры зависят от мощности станка, жёсткости оснастки и конкретного состава связующего. По возможности всегда выполняйте тестовый проход на обрезке того же материала.
Почему при фрезеровке текстолита нужно применять охлаждение
Текстолит обладает низкой теплопроводностью. В зоне резания температура быстро растёт, и связующая смола начинает подгорать. Деталь приобретает неприятный запах, а по краям появляются тёмные пятна – это существенно ухудшает товарный вид и может повлиять на диэлектрические свойства из‑за появления токопроводящей графитовой плёнки.
Лучший вариант – охлаждение сжатым воздухом с отводом пыли в пылесос. Жидкое охлаждение применяют редко, так как текстолит гигроскопичен и может набухать.

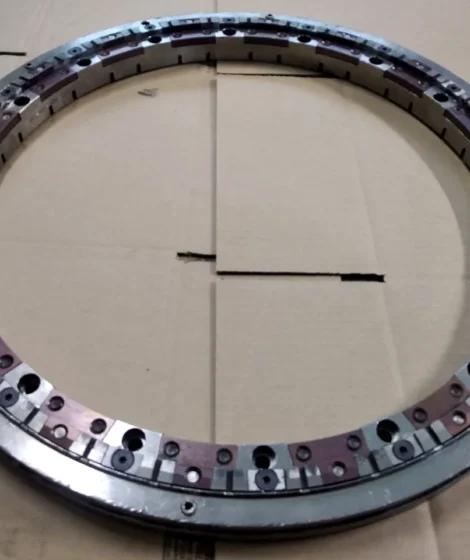

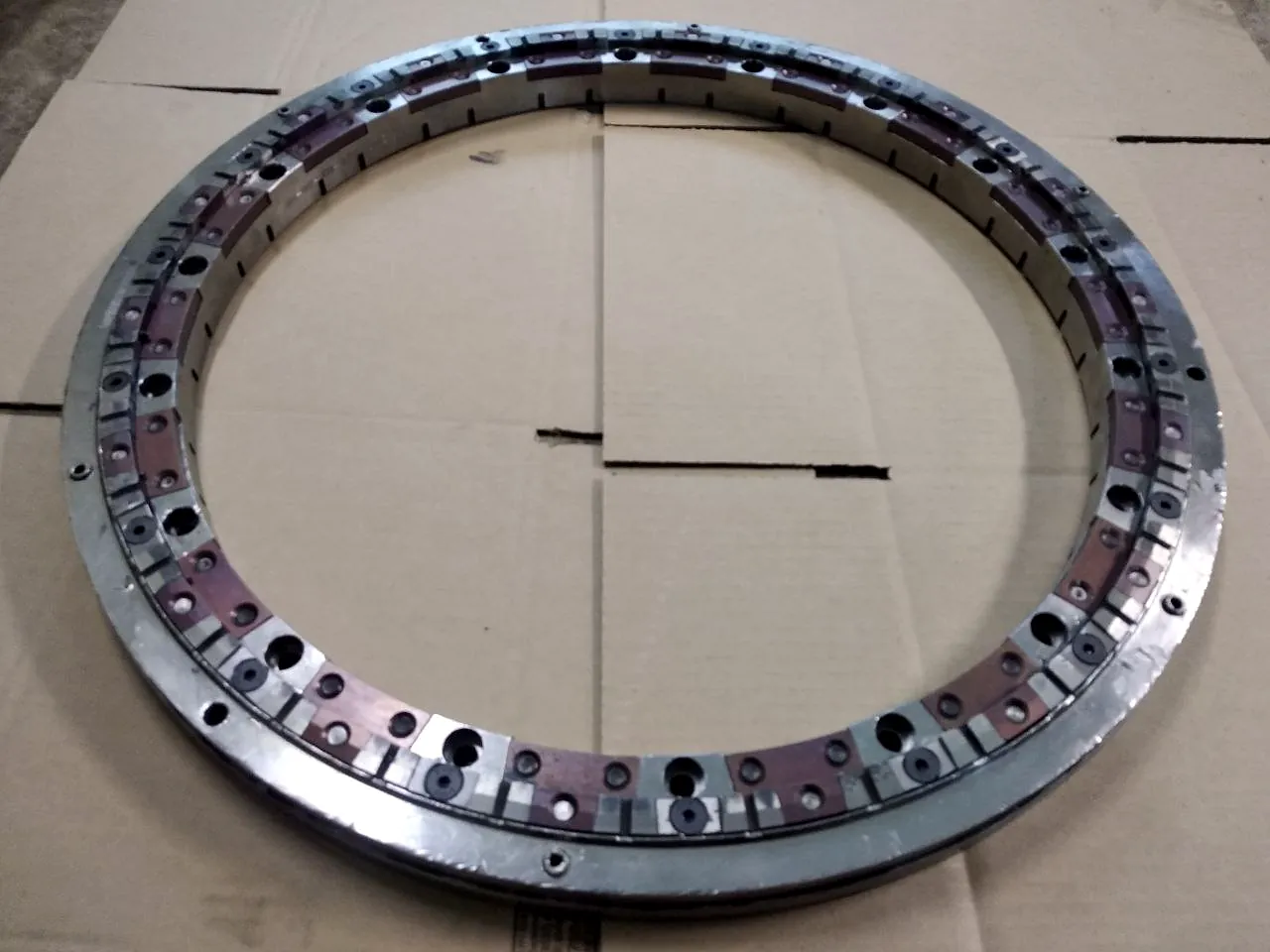

Что можно изготовить фрезеровкой текстолита
Благодаря своим свойствам, текстолит является отличной альтернативой металлам в узлах, где требуется износостойкость в паре со сталью или электроизоляционные свойства. Детали из текстолита незаменимы в конвейерах, электротехнических шкафах, химическом оборудовании и малошумных передачах.
- Шестерни и зубчатые колёса (для тихоходных передач в масляной ванне).
- Втулки скольжения, подшипники (малошумные, без задиров, работают в паре со стальным валом).
- Изоляционные планки, платы, основания электротехнических устройств.
- Панели приборов, прокладки-диэлектрики.
- Кулачки, направляющие, клапанные шайбы.
Часто задаваемые вопросы
О: Технически да, но на высоких скоростях материал начнёт подгорать и появится неприятный запах. Кромки потемнеют, а диэлектрические свойства могут ухудшиться. Лучше использовать воздушное охлаждение плюс пылеотвод.
О: Для стеклотекстолита (FR-4, СТЭФ) оптимальны твёрдосплавные микрофрезы с алмазным напылением (PCD) или DLC-покрытием. При больших тиражах окупается алмазный инструмент: он держится в 3–5 раз дольше.
О: В диапазоне 0,03–0,12 мм/зуб. Для мягких марок (ПТ, ПТК) – до 0,12 мм/зуб, для стеклотекстолита – 0,03–0,08 мм/зуб. Начинайте с заниженных значений и корректируйте в процессе.
О: Используйте метод многопроходного фрезерования с небольшими врезаниями. Не фрезеруйте контур «сразу на проход» – сначала выполните черновой обход, оставив припуск, затем чистовой проход с минимальной глубиной. Обязательно приклеивайте или прижимайте заготовку к столику, чтобы исключить вибрацию.
О: От 2 до 5 рабочих дней в зависимости от сложности. Срочные заказы обсуждаются отдельно — можем изготовить за 1 день при наличии материала на складе.
О: В отличие от текстолита (тканевая основа), гетинакс производится на основе бумаги. Он дешевле, но менее стоек к износу и воздействию влаги. Для ответственных механических узлов предпочтительнее текстолит.
Автор: технический отдел «МеталУслуги.Ру»
