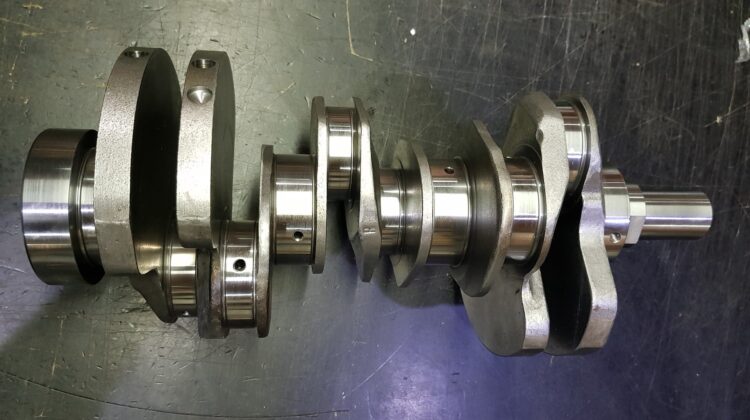

Коленчатые валы: устройство, материалы, изготовление на заказ
Коленчатый вал – ключевая деталь поршневых двигателей внутреннего сгорания, компрессоров, насосов и некоторых станков. Он преобразует возвратно-поступательное движение поршней (через шатуны) во вращательное движение маховика. Коленчатый вал испытывает сложные знакопеременные нагрузки: кручение, изгиб, растяжение-сжатие, а его шейки работают в режиме жидкостного трения. От качества изготовления коленвала зависят ресурс двигателя, вибрация и мощность. В этой статье разберём устройство, материалы и технологию изготовления коленчатых валов на заказ.
Устройство коленчатого вала
Коленчатый вал состоит из нескольких элементов (на примере рядного двигателя):
- Коренные шейки – опорные поверхности, вращающиеся в подшипниках (вкладышах) блока цилиндров. Оси всех коренных шеек совпадают с геометрической осью вала.
- Шатунные шейки – смещены относительно оси вала (эксцентриситет). К ним крепятся шатуны. Число шатунных шеек равно числу цилиндров.
- Щёки (противовесы) – массивные части, соединяющие коренную и шатунную шейки. Служат для балансировки и увеличения прочности.
- Носок (передний конец) – крепление шкива и зубчатого венца привода распределительного вала.
- Хвостовик (задний конец) – фланец для маховика.
- Масляные каналы – отверстия внутри вала для подачи масла к шатунным шейкам.
Материалы коленчатых валов
- Сталь 45 – улучшаемая, используется в нефорсированных двигателях (малой мощности).
- Сталь 40Х, 40ХН – легированные, повышенная прочность и усталостная характеристика. Наиболее распространены в автотракторных двигателях.
- Сталь 20Х, 18ХГТ – цементуемые, после цементации и закалки поверхностная твёрдость HRC 58-62, вязкая сердцевина. Для высоконагруженных дизельных коленвалов.
- Высокопрочный чугун (ВЧШГ) – демпфирует вибрации, дешевле стали. Применяется в серийных двигателях (ВАЗ и др).
Технология изготовления коленчатого вала на заказ
- Заготовка – горячая штамповка или ковка (для стали) либо литьё (для чугуна). Штампованная заготовка максимально приближена к форме вала.
- Термическая подготовка – нормализация или отжиг для снятия напряжений.
- Центровка и грубая токарная обработка – обточка коренных шеек, носка, хвостовика. Токарные работы.
- Фрезерование щёк и противовесов – придание окончательной формы. Фрезерные работы.
- Сверление масляных каналов – глубокое сверление пересекающихся отверстий. Сверлильные работы.
- Термообработка – улучшение (закалка+отпуск) для конструкционных сталей, цементация (для 20Х,18ХГТ) или закалка ТВЧ шеек.
- Шлифование коренных и шатунных шеек – достижение точности h6, шероховатости Ra 0,4-0,8. Шлифовальные работы.
- Суперфиниширование (хонингование) шеек – для обеспечения правильной геометрии и маслоудержания.
- Балансировка (динамическая) – удаление металла в противовесах для уравновешивания.
- Контроль – измерительная машина, твердомер, дефектоскоп (магнитопорошковый контроль трещин).
Часто задаваемые вопросы
В: Чем отличается кованый коленвал от литого?
О: Кованый (стальной) прочнее, выдерживает большие нагрузки, но дороже. Литой (чугунный) дешевле, более хрупкий, применяется в стандартных двигателях.
О: Кованый (стальной) прочнее, выдерживает большие нагрузки, но дороже. Литой (чугунный) дешевле, более хрупкий, применяется в стандартных двигателях.
В: Можно ли изготовить коленчатый вал по образцу (без чертежа)?
О: Да, сканируем или обмеряем изношенный вал, восстанавливаем геометрию и изготавливаем новый. Но для сложных двигателей лучше предоставить чертёж.
О: Да, сканируем или обмеряем изношенный вал, восстанавливаем геометрию и изготавливаем новый. Но для сложных двигателей лучше предоставить чертёж.
В: Что лучше – восстановить старый коленвал или сделать новый?
О: При износе шеек до 0,5 мм – шлифовка под ремонтный размер (экономия). При трещинах или большом износе – новое изготовление.
О: При износе шеек до 0,5 мм – шлифовка под ремонтный размер (экономия). При трещинах или большом износе – новое изготовление.
В: Какая точность расположения шатунных шеек?
О: Угловое смещение между шейками – до ±0,1°, радиус кривошипа – ±0,05 мм.
О: Угловое смещение между шейками – до ±0,1°, радиус кривошипа – ±0,05 мм.
В: Срок изготовления?
О: От 10 до 30 дней (зависит от сложности и термообработки).
О: От 10 до 30 дней (зависит от сложности и термообработки).
Нужен коленчатый вал под ваш двигатель?Компания «МеталУслуги.Ру» изготавливает коленчатые валы на заказ из легированных сталей, включая цементуемые. Полный цикл: ковка, мехобработка, термообработка, шлифовка, балансировка.
