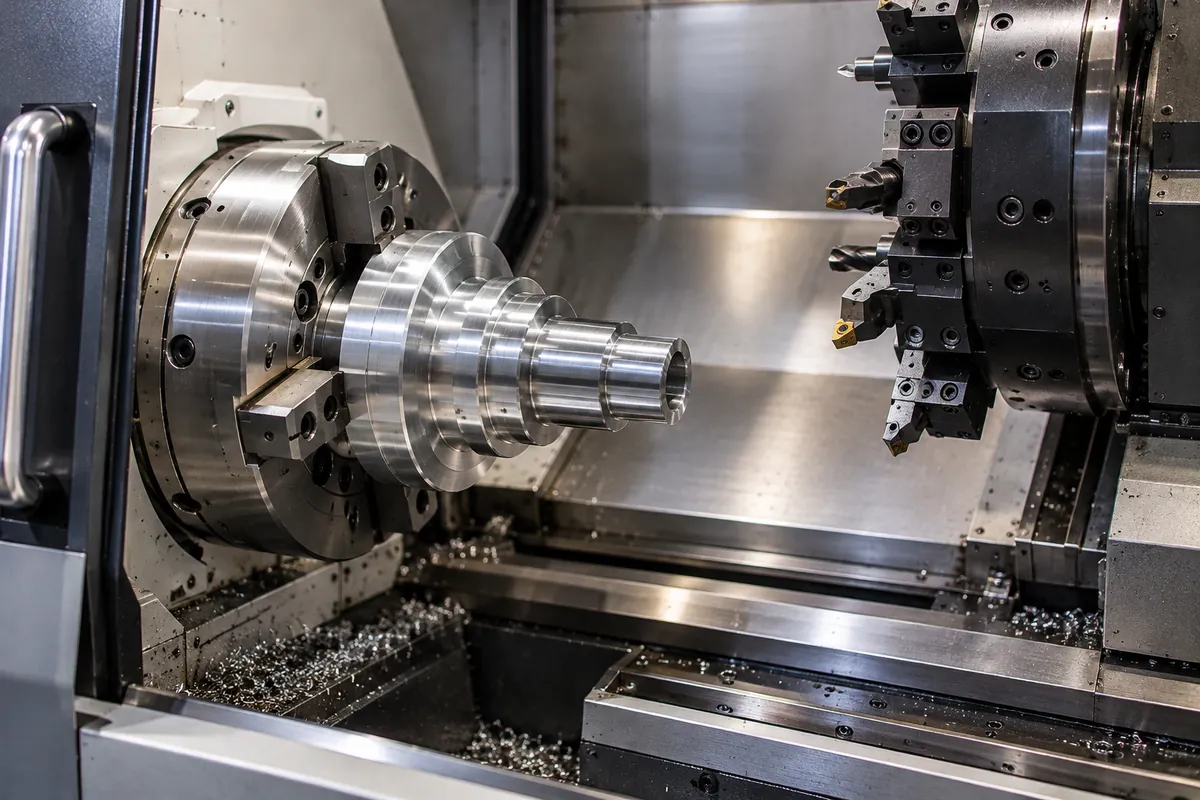

Токарная обработка: виды работ, режимы, что делают на токарном станке с ЧПУ

Токарная обработка — один из основных методов формообразования деталей резанием. Заготовка вращается, а резец снимает слой материала, постепенно выводя нужную геометрию. Так получают тела вращения: валы, оси, втулки, фланцы, кольца, диски, полуоси. Токарная обработка деталей — основа изготовления валов, втулок и других тел вращения.

Ниже — виды токарных работ, режимы резания, отличия ЧПУ от универсального станка и то, что стоит подготовить перед заказом.

Виды токарной обработки

Токарные операции делятся на две большие группы: наружное и внутреннее точение. Внутренняя токарная обработка связана с отверстиями, наружная — с внешними поверхностями вращения.

Наружное точение

Обтачивание наружных цилиндрических поверхностей — самая частая операция. Проходным резцом снимают материал и получают заданный диаметр. Черновое обтачивание убирает основной припуск, чистовое — выводит размер и шероховатость. На станке с ЧПУ обтачивание часто совмещают с подрезкой торца за один установ.

Внутренняя токарная обработка

Растачивание — обработка внутренних поверхностей резцом в расточной оправке. Растачивают сквозные и глухие отверстия, ступенчатые и конические, а также внутренние канавки и фаски.

Сверление, зенкерование и развёртывание тоже относятся к внутренней токарной обработке. Сверло или зенкер ставят в пиноль задней бабки либо в револьверную головку, и отверстие обрабатывают за ту же установку, что и наружный контур. Развёртывание даёт более точный диаметр и меньшую шероховатость, чем сверление.

Подрезка торцов

Торцевание — обработка плоских поверхностей, перпендикулярных оси вращения: торцов уступов, буртов, фланцев. На ЧПУ подрезку торца обычно совмещают с обтачиванием и растачиванием — так меньше переустановок.

Нарезание резьбы

Резьбу на токарном станке получают резцом, метчиком или плашкой. Резцом нарезают наружную и внутреннюю резьбу практически любого профиля: метрическую, трубную, трапецеидальную, упорную. Метчики и плашки применяют для небольших крепёжных резьб. На ЧПУ резьба нарезается резцом по программе, шаг и профиль стабильны по всей длине.

Точение конусов и фасонных поверхностей

На универсальном станке конусы точат поворотом верхних салазок суппорта, смещением задней бабки или по конусной линейке. На ЧПУ конус задаётся в программе и получается одновременным движением по двум осям — быстрее и точнее. Фасонные поверхности (радиусы, галтели, криволинейные переходы) на универсальном станке требуют фасонного резца или ручной работы суппортом, а на ЧПУ описываются в программе.

Отрезка

Отрезной резец отделяет готовую деталь от прутка или заготовки. Операция простая, но требовательная к жёсткости: вылет резца большой, и при неправильном режиме возникает вибрация.

Режимы токарной обработки

Режимы резания — сочетание трёх параметров: глубины резания, подачи и скорости резания. От них зависят производительность, стойкость инструмента, шероховатость и точность.

Глубина резания (t) — толщина слоя металла, снимаемого за один проход. При черновом точении глубину берут максимально возможной по припуску и мощности станка. При чистовом — уменьшают, чтобы снизить силы резания и получить нужную шероховатость.

Подача (S) — перемещение резца за один оборот заготовки, мм/об. Подача напрямую влияет на шероховатость: чем меньше подача, тем чище поверхность, но ниже производительность.

Скорость резания (V) — скорость режущей кромки относительно заготовки, м/мин. Зависит от материала заготовки, материала и геометрии инструмента, глубины и подачи. Для мягких материалов скорость выше, для твёрдых и жаропрочных — ниже.

Режимы выбирают по справочникам и рекомендациям производителя инструмента. Ниже — ориентировочные значения для общего представления.

Ориентировочно, уточняется по справочнику и рекомендациям производителя инструмента.

Это отправная точка. Реальные режимы подбирают под заготовку, жёсткость системы, состояние станка и требования к детали. На ЧПУ скорость и подача задаются в управляющей программе и могут меняться по ходу обработки, например на врезании или выходе резца.

Чем ЧПУ отличается от универсального станка

Универсальным токарным станком управляют вручную: токарь вращает маховики, меняет резцы, контролирует размер по лимбам и измерительным инструментом. Это гибко, но медленно: каждая деталь требует внимания, а повторяемость зависит от квалификации и усталости.

Токарная обработка на станках с ЧПУ строится иначе. Траектория инструмента, скорости, подачи и порядок операций записаны в управляющей программе. После отладки программа повторяется без отклонений — деталь за деталью. Что это даёт:

• Повторяемость. Одна программа даёт одинаковую геометрию на всей серии, размер не нужно «ловить» по лимбу на каждой заготовке.
• Сложный профиль. Конусы, радиусы, галтели, канавки и переходы между диаметрами ЧПУ отрабатывает без фасонного резца и ручной доводки.
• Серийность. Первый запуск программы требует времени, но каждая следующая деталь идёт быстрее ручной обработки.
• Совмещение операций. На токарном центре с приводным инструментом можно сверлить и фрезеровать за одну установку.

ЧПУ выгоднее, когда у детали сложный профиль, когда нужна повторяемость в серии, когда отверстия и контуры привязаны друг к другу и переустановка добавит погрешность. Простую единичную деталь иногда быстрее сделать на универсальном станке, но в серийном и мелкосерийном производстве ЧПУ почти всегда выигрывает.

Фрезеровка как дополнение к точению

У многих деталей вращения есть пазы, лыски, шпоночные канавки, отверстия не по оси. Точением их не получить. Поэтому токарная обработка часто заканчивается фрезерной операцией: деталь ставят на делительную головку или поворотный стол и фрезеруют паз, лыску или шпоночный паз. На токарных центрах с приводным инструментом это делают без снятия детали, что сохраняет базу и уменьшает погрешность.

В цехе МеталУслуги фрезерная ЧПУ работает по 3, 4 и 5 осям, ход по осям 1 000 × 600 × 550 мм, поэтому фрезерные переходы после точения делаем у себя.

Что прислать для расчёта детали

Чтобы технолог оценил токарную обработку и предложил маршрут, нужен такой набор данных:

• Чертёж. PDF с размерами, допусками, шероховатостью, материалом и техническими требованиями. Если чертежа нет — эскиз с ключевыми размерами.
• 3D-модель. Лучше в STEP или IGES. Модель помогает быстрее оценить съём металла и число установов.
• Материал. Марка или допустимый аналог. Если материал не указан, технолог предложит вариант под условия работы детали.
• Количество. Единичная деталь, пробная партия или серия — от этого зависит маршрут.
• Критичные размеры. Те, что действительно важны для сборки или работы детали.

Если деталь уже изготавливалась, полезно прислать образец или фото — иногда это быстрее, чем разбираться в чертеже.

Токарная обработка в цехе МеталУслуги

Цех работает в Москве с 2008 года: ул. Кольская, 1с2, метро Свиблово, Пн–Пт 9:00–20:00.

Токарная обработка на ЧПУ: диаметр до 400 мм, длина до 1000 мм, шероховатость до Ra 0,8. Фрезерная ЧПУ — 3, 4 и 5 осей, ход по осям 1 000 × 600 × 550 мм. Есть зубофрезерный 5К32, долбёжный станок и электроэрозионный DK7750 для внутренних шлицев и шпоночных пазов. Своя установка ТВЧ и две муфельные печи: закалка, отпуск, улучшение, цементация, азотирование. Шлифовка: диаметр до 100 мм, Ra 0,6–0,8.

Делаем валы, полуоси, шлицевые детали длиной до 1000 мм. Серийную мелочь обрабатываем на токарных автоматах.

Подробнее об услугах: токарные работы по металлу.

Читайте также: допуски и посадки, виды литья металлов.

💰 Цены на токарную обработку

❗ Минимальная сумма заказа — 15 000 ₽. Точную стоимость рассчитаем по чертежу, эскизу или образцу. При заказе партии цена за единицу ниже. Все цены — в прайс-листе МеталУслуги.Ру.

🧱 Где купить материал

Если для темы «Токарная обработка» нужна заготовка, загляните в наш магазин ВсеПрутки. Например, стальной круг Ст45 — сталь 45 — самый ходовой материал для валов, осей, втулок и крепежа. Резка в размер, отгрузка в день оплаты и доставка в любой регион. Заготовку можно передать нам вместе с чертежом: на своём материале деталь выходит дешевле.

Частые вопросы

Чем внутренняя токарная обработка отличается от наружной? Внутренняя — это растачивание, сверление, зенкерование и развёртывание отверстий. Условия резания там жёстче: хуже отвод стружки, меньше жёсткость оправки, сложнее контроль. Наружное точение идёт по внешнему контуру, доступ инструмента проще.

Можно ли на токарном станке с ЧПУ сделать паз или лыску? Да, если у станка есть приводной инструмент — тогда фрезерная операция идёт на той же установке. Если нет, паз или лыску делают на фрезерном станке после точения.

Зачем нужна 3D-модель, если есть чертёж? Модель быстрее показывает объём съёма и помогает увидеть переходы, которые на чертеже неочевидны. По STEP-файлу сразу видно технологичность. Основным документом по размерам и допускам остаётся чертёж.

Пришлите чертёж — рассчитаем стоимость и срок

Если у вас деталь вращения — вал, втулка, фланец, полуось, шлицевая деталь — пришлите чертёж или 3D-модель. Посмотрим геометрию, материал, количество и предложим маршрут: где точение, где фрезеровка, где термообработка или шлифовка. Отправить файлы можно через страницу токарные работы по металлу.
