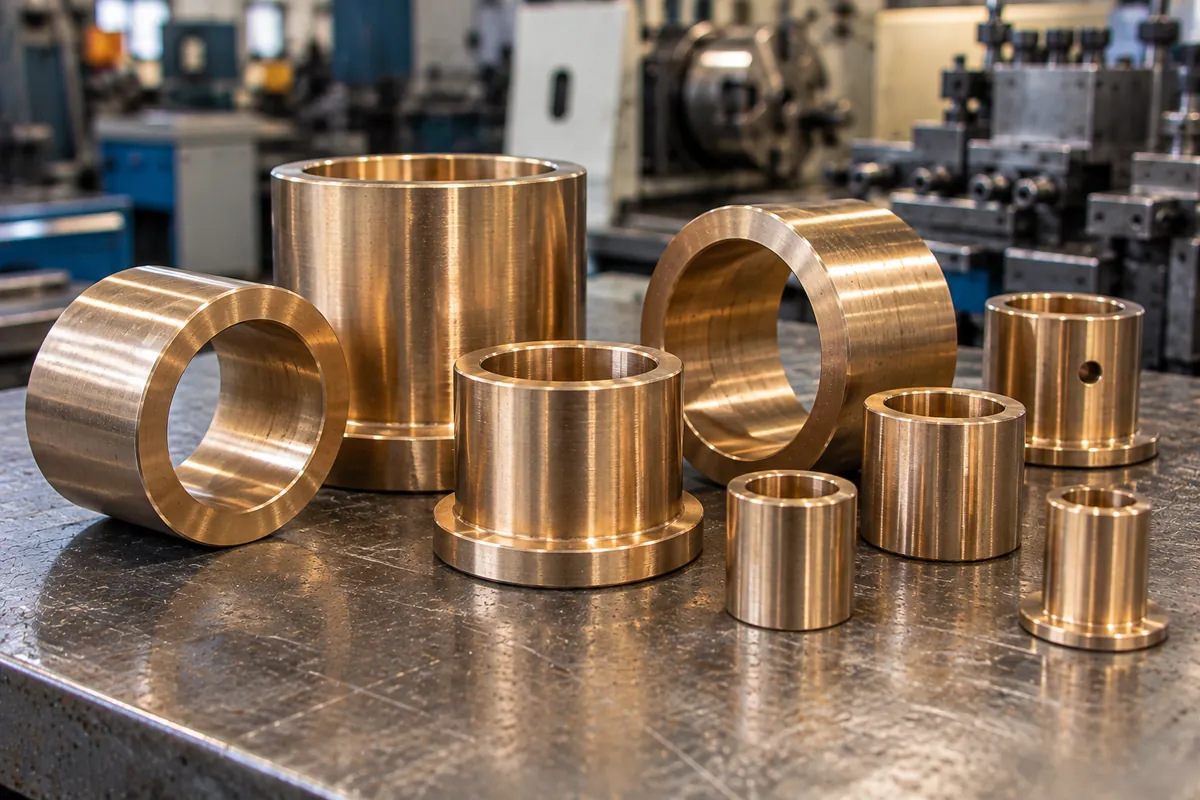

Бронзовые втулки скольжения: марки бронзы, зазоры, когда менять

Кратко: бронзовая втулка — подшипник скольжения: вал вращается или качается по её внутренней поверхности. Бронза хорошо гасит удары, не схватывается с валом при недостатке смазки и терпит загрязнение. Ниже — какую марку выбрать, какие посадки применяют и как понять, что втулку пора менять.

Зачем нужна бронзовая втулка скольжения

Подшипник качения хорошо работает, пока есть место под обоймы, нагрузка предсказуема, а узел защищён от грязи. В ремонте условия часто другие: мало места по диаметру, ударные нагрузки, пыль, нерегулярная смазка. Здесь выигрывает бронзовая втулка скольжения.

• Компактность. Втулка тоньше подшипника качения — иногда это единственный вариант для готового корпуса.
• Удары и вибрация. Бронза переносит их лучше, чем тела качения.
• Загрязнение. Твёрдые частицы вдавливаются в мягкую бронзу и не разрушают узел так быстро.
• Ремонтопригодность. Изношенную втулку выпрессовывают и ставят новую, вал при этом часто не меняют.

Бронзовые втулки стоят в узлах трения станков, прессов, гидравлики, сельхозтехники, подъёмных механизмов — везде, где вал вращается или качается в корпусе.

Марки бронзы: что выбрать

Оловянные бронзы лучше работают в паре трения, алюминиевые — прочнее, бериллиевая — твёрдая и упругая. Пять марок, которые чаще всего нужны для втулок:

Если узел уже работает на оловянной бронзе и она себя оправдывает — не меняйте материал без причины. Если нужна прочность при высокой нагрузке — смотрят на алюминиевые марки. Делаем и из материала заказчика: если у вас есть заготовка нужной марки, точим из неё.

Графитовые (самосмазывающиеся) втулки

Втулка бронзовая графитовая — бронзовый корпус со вставками из графита. Графит работает как твёрдая смазка: при движении вала он тонким слоем переходит на трущиеся поверхности.

Такие втулки нужны, когда:

• узел в труднодоступном месте и регулярно смазывать его нельзя;
• смазку вымывает вода или агрессивная среда;
• вал качается с малой амплитудой, и обычная смазка выдавливается из зоны контакта;
• температура такая, что масло выгорает.

В тяжелонагруженных узлах графит смазку полностью не заменяет. Для обычных бронзовых втулок на фрезерной ЧПУ 3, 4 и 5 осей делаем смазочные канавки, пазы и лыски.

Посадки и зазор: общие правила

Втулка в корпусе — с натягом. Втулка должна сидеть неподвижно, иначе провернётся и разобьёт отверстие. Как правило, применяют посадки H7/s6 или H7/r6.

Вал во втулке — с зазором. Как правило, H7/f7 или H8/e8. Для точного вращения зазор меньше, для узлов с нагревом или загрязнением — больше.

Это общие рекомендации. Конкретную посадку подбирают по таблицам ГОСТ 25347 и справочнику с учётом диаметра, нагрузки, скорости и температуры. Ошибка в посадке — частая причина быстрого выхода новой втулки из строя: малый зазор даёт задиры, большой — стук и ускоренный износ.

После запрессовки внутренний диаметр втулки немного уменьшается — это нормально. Поэтому отверстие часто растачивают или развёртывают уже после установки в корпус.

Когда менять втулку

Признаки, что втулку пора менять:

• Люфт вала, которого раньше не было. Если люфт быстро возвращается после ремонта — втулка провернулась или разбито посадочное отверстие.
• Стук при смене направления движения — признак увеличенного зазора.
• Задиры и выкрашивание на рабочей поверхности — узел работал без смазки или с грязью.
• Неравномерный износ пятнами — перекос вала или втулка сидит неплотно.
• Проворот втулки — натяг потерян; видно по задирам снаружи или смещению смазочных отверстий.

Допустимый износ берут из чертежа или руководства по ремонту узла.

Если разбито посадочное отверстие в корпусе, есть два пути: расточить корпус под ремонтный размер и сделать втулку с увеличенным наружным диаметром либо восстановить отверстие наплавкой и расточкой и поставить втулку штатного размера. Делаем и то, и другое.

Что прислать для изготовления

Бронзовые втулки точим сами на токарных станках с ЧПУ: диаметр до 400 мм, длина до 1000 мм, шероховатость после точения до Ra 0,8. Серии мелких втулок — на токарных автоматах. Для расчёта нужны:

• чертёж или образец (по образцу снимем размеры сами — тогда напишите, какой нужен зазор);
• размеры D × d × L — наружный и внутренний диаметр, длина;
• марка бронзы или условия работы узла, если марку не знаете;
• нужны ли смазочные канавки, пазы, лыски;
• количество;
• если точим из вашего материала — скажите заранее.

Читайте также: допуски и посадки, наплавка металла.

💰 Цены на изготовление втулок

❗ Минимальная сумма заказа — 15 000 ₽. Точную стоимость рассчитаем по чертежу, эскизу или образцу. При заказе партии цена за единицу ниже. Все цены — в прайс-листе МеталУслуги.Ру.

🧱 Металл и пластики для ваших деталей

Нужен металл для задачи «Бронзовые втулки скольжения»? Он есть в нашем магазине заготовок ВсеПрутки. Например, бронзовый пруток БрОЦС5-5-5 — оловянная бронза БрОЦС5-5-5 — классика для втулок и вкладышей скольжения. Заготовку отрежут по вашему размеру, работают и с юрлицами. Заготовку можно передать нам вместе с чертежом: на своём материале деталь выходит дешевле.

Частые вопросы

Чем оловянная бронза отличается от алюминиевой во втулке? Оловянная (БрО10Ф1, БрОЦС5-5-5) лучше работает в паре трения и спокойнее переносит недостаток смазки. Алюминиевая (БрАЖ9-4, БрАЖМц10-3-1,5) прочнее, но требовательнее к посадке и смазке.

Можно ли поставить бронзовую втулку вместо подшипника качения? Можно, если позволяет посадочное место и режим работы. Втулка компактнее и лучше переносит удары и грязь, но на высоких скоростях подшипник качения обычно предпочтительнее.

Что делать, если втулка провернулась в корпусе? Выпрессовать её и осмотреть отверстие. Если оно разбито — расточить под ремонтный размер или восстановить наплавкой и расточкой. Ставить новую втулку в разбитое отверстие бессмысленно.

Какой зазор делать между валом и втулкой? Как правило, по посадке H7/f7 или H8/e8. Для ответственных узлов зазор считают по справочнику, а не берут «на глаз».

Пришлите чертёж или образец втулки на contact@metaluslugi.ru — рассчитаем стоимость и срок.
