Зубошлифовка: зачем шлифуют зубья шестерен и как это влияет на ресурс
Нарезали шестерню на зубофрезерном станке, провели цементацию и закалку — казалось бы, деталь готова. Но если поставить такую шестерню в высокоскоростной редуктор или коробку передач, она будет шуметь, вибрировать и быстро изнашиваться. Почему? Потому что после термообработки геометрия зуба неизбежно меняется — появляются «поводки», искажается профиль, снижается точность. Зубошлифовка — это финишная операция, которая возвращает зубьям идеальную геометрию, снижает шероховатость и обеспечивает плавность зацепления. В этой статье разберём, как работает зубошлифование, какая точность достигается и в каких случаях без него просто не обойтись.

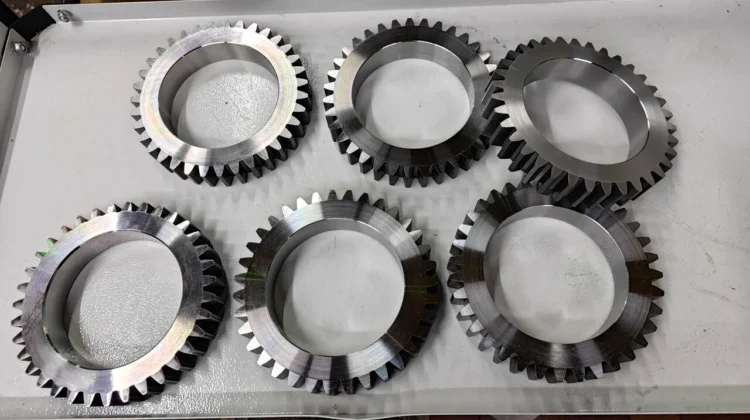

Зачем шлифовать зубья после термообработки
Цементация и закалка — обязательные этапы для ответственных зубчатых колёс. Они повышают твёрдость поверхности до HRC 58-62, что необходимо для износостойкости. Но у этого процесса есть побочный эффект — термические деформации. Зубья «ведёт», изменяется их профиль, шаг, направление. Шестерня теряет точность.
Зубошлифование решает три главные задачи:
- Восстановление точности: после шлифовки шестерня соответствует 5-6 степени точности по ГОСТ (до зубошлифовки — 7-8 степень).
- Снижение шероховатости: Ra 0,2-0,8 мкм вместо 1,6-3,2 мкм после зубофрезерования. Это снижает трение и шум.
- Устранение дефектов термообработки: убираются «поводки», восстанавливается правильный профиль зуба.
Методы зубошлифования
1. Шлифование методом обкатки (червячным кругом)
Самый производительный метод. Шлифовальный круг имеет форму червяка и находится в зацеплении с обрабатываемым колесом. Процесс аналогичен зубофрезерованию, но вместо фрезы — абразивный круг. Обеспечивает высокую точность и применяется для серийного производства.
2. Шлифование профильным кругом (метод копирования)
Шлифовальный круг имеет профиль впадины зуба. Обработка ведётся последовательно — впадина за впадиной. Метод универсален, позволяет шлифовать колёса любого модуля, но менее производителен. Применяется для крупногабаритных колёс и единичного производства.
3. Шлифование тарельчатыми кругами (метод Maag)
Два тарельчатых круга имитируют зубья рейки, а колесо обкатывается по ним. Обеспечивает высочайшую точность, но требует сложного оборудования и настройки. Применяется для прецизионных колёс.
