Расточка центрального отверстия литых дисков: особенности, технология и допуски
Литые диски — это лицо автомобиля. Но даже самые красивые диски могут не подойти на ваш автомобиль из-за несовпадения диаметра центрального отверстия (ЦО). В отличие от штампованных стальных дисков, литые алюминиевые требуют особого подхода при обработке. Неправильная расточка центрального отверстия литых дисков может привести к биению, вибрации на скорости, а в худшем случае — к разрушению диска. В этой статье разберём, в чём особенность обработки литых дисков, как обеспечивается точность и соосность, и почему эту работу нельзя делать «на коленке».
Особенности обработки литых дисков
Литые диски изготавливаются из алюминиевых сплавов (чаще всего A356), которые имеют свои особенности при механической обработке:
- Мягкость и вязкость: алюминий легко режется, но склонен к «засаливанию» инструмента и образованию нароста на резце.
- Неоднородность структуры: в литье могут быть поры и раковины, которые вскрываются при обработке.
- Теплопроводность: алюминий быстро отводит тепло, но при неправильных режимах возможен локальный перегрев.
- Важность центрирования: диск должен быть точно закреплён на станке, иначе после расточки ЦО будет смещено относительно оси вращения.
Технология расточки ЦО на литых дисках
- Очистка и дефектация: диск очищается, проверяется на наличие трещин и глубоких повреждений.

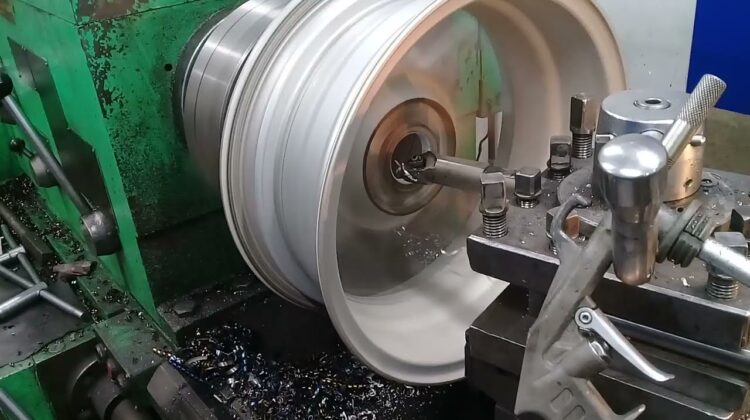

- Точное центрирование: диск закрепляется на планшайбе токарного станка с выверкой по привалочной плоскости и штатным отверстиям. Индикатором проверяется биение.
- Расточка отверстия: используется острый твердосплавный резец с правильной геометрией для алюминия. Снимается минимально необходимый слой металла (обычно 1-3 мм).
- Снятие фаски: на кромке отверстия для лёгкой установки на ступицу.
- Контроль: измерение диаметра нутромером, проверка соосности индикатором.
Нужна точная расточка литых дисков?
В компании «МеталУслуги.Ру» вы можете заказать расточку центрального отверстия литых дисков в Москве. Точность — до 0,05 мм.
Требования к точности и соосности
| Параметр | Допуск | Последствия нарушения |
|---|---|---|
| Диаметр ЦО | +0,05…+0,15 мм от диаметра ступицы | Слишком тугой — не наденется, слишком свободный — не отцентрируется |
| Соосность ЦО с осью вращения | ≤ 0,03-0,05 мм | Биение колеса на скорости, вибрация, износ подвески |
| Перпендикулярность плоскости крепления | ≤ 0,05 мм | Биение, неравномерное прилегание к ступице |
Проточка привалочной плоскости
Помимо расточки ЦО, часто требуется проточка привалочной плоскости диска. Это нужно в двух случаях:
- Изменение вылета (ET): плоскость подрезается на нужную глубину, чтобы диск сел глубже или, наоборот, выступал меньше. Важно не перестараться — максимальный съём обычно 3-5 мм.
- Восстановление геометрии: если диск «повело» от удара или перегрева, привалочная плоскость может стать неровной. Проточка восстанавливает её.
Часто задаваемые вопросы
О: Теоретически да, но практически невозможно обеспечить точное центрирование и соосность. Результат почти всегда — биение колеса.
О: Обычно на 1-5 мм. Важно, чтобы после расточки оставалась достаточная толщина стенки (не менее 3-4 мм).
О: При соблюдении технологии и минимальном съёме металла — не влияет. Важно не перегревать диск при обработке.
О: Да, резина не мешает, если она не выступает за габариты диска.
О: Допуск на диаметр — до 0,05 мм, соосность — до 0,03 мм.
