Закалка металла в Москве
Закалка металла: что это, как делается и для чего нужна
Вы когда-нибудь задумывались, почему шестерни в редукторах служат годами, а дешёвый инструмент «слизывается» после первого же использования? Секрет — в правильной закалке металла. Это самая распространённая и важная операция термообработки, которая превращает относительно мягкую сталь в твёрдую и износостойкую. Но закалка — это не просто «нагреть и сунуть в воду». Неправильные режимы могут не только не улучшить, но и безнадёжно испортить деталь. В этой статье разберём, что такое закалка, какие виды существуют, как выбрать охлаждающую среду и каких ошибок стоит избегать.
Что такое закалка и зачем она нужна
Закалка — это вид термической обработки, при котором сталь нагревают до определённой температуры (выше точки фазовых превращений, обычно 780-880°C для углеродистых сталей), выдерживают, а затем быстро охлаждают. При быстром охлаждении атомы углерода не успевают выйти из кристаллической решётки железа, и образуется особая структура — мартенсит. Мартенсит обладает высокой твёрдостью, но при этом очень хрупок.
Именно поэтому закалка никогда не применяется как финишная операция. После неё обязательно следует отпуск — нагрев до более низкой температуры, который снимает внутренние напряжения и снижает хрупкость, сохраняя основную твёрдость.
Основные виды закалки
1. Объёмная закалка
Деталь нагревается целиком и затем охлаждается. Применяется для относительно небольших деталей, которые должны быть прочными по всему сечению. Недостаток — значительные деформации («поводка»), требуется последующая механическая обработка (шлифовка).

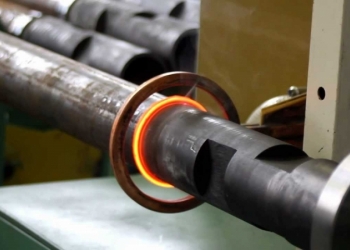

2. Закалка ТВЧ (токами высокой частоты)
Поверхностная закалка. Нагревается только тонкий поверхностный слой (1-3 мм) с помощью индуктора, по которому пропускается ток высокой частоты. Затем следует быстрое охлаждение (обычно водой). Преимущества: высокая скорость, минимальные деформации, возможность локальной закалки (например, только шлицы или зубья шестерни). Идеально для валов, шестерён, пальцев. Подробнее о закалке ТВЧ.
3. Ступенчатая закалка
Деталь охлаждается в горячем масле или расплаве солей, температура которого выше температуры начала мартенситного превращения. После выдержки деталь охлаждается на воздухе. Позволяет значительно снизить деформации и риск трещин. Применяется для сложных деталей из легированных сталей.
Нужна профессиональная закалка деталей?
В компании «МеталУслуги.Ру» вы можете заказать закалку металла в Москве. Объёмная закалка, закалка ТВЧ.
Охлаждающие среды для закалки
Выбор охлаждающей среды критически важен. От скорости охлаждения зависит, получится ли мартенсит и не треснет ли деталь.
| Среда | Скорость охлаждения | Применение | Особенности |
|---|---|---|---|
| Вода | Очень высокая | Углеродистые стали | Высокий риск трещин и коробления |
| Масло (индустриальное, закалочное) | Средняя | Легированные стали | Меньше деформаций, пожаробезопасность |
| Воздух (сжатый или спокойный) | Низкая | Высоколегированные стали (инструментальные, быстрорезы) | Минимальные деформации |
| Расплавы солей | Регулируемая | Ступенчатая, изотермическая закалка | Сложное оборудование, высокое качество |
Температуры закалки для разных сталей
| Марка стали | Температура закалки, °C | Охлаждающая среда |
|---|---|---|
| Сталь 45 | 820-850 | Вода или масло |
| Сталь 40Х | 840-860 | Масло |
| Сталь 18ХГТ (цементация) | 800-820 (после цементации) | Масло |
| Сталь У8, У10 (инструментальная) | 780-800 | Вода или масло |
| Сталь Р6М5 (быстрорез) | 1200-1230 | Масло или воздух |
Типовые дефекты при закалке и их причины
| Дефект | Причина | Как избежать |
|---|---|---|
| Недостаточная твёрдость | Низкая температура нагрева, медленное охлаждение | Контролировать температуру, сменить масло |
| Трещины | Слишком быстрое охлаждение, концентраторы напряжений | Выбрать более мягкую среду, избегать острых углов |
| Коробление («поводка») | Неравномерный нагрев или охлаждение | Правильно подвешивать деталь, использовать ступенчатую закалку |
| Мягкие пятна | Обезуглероживание, грязная поверхность | Нагрев в защитной атмосфере, очистка детали |
Часто задаваемые вопросы
О: Обязательно нужен отпуск, чтобы снять внутренние напряжения и хрупкость. Иначе деталь может треснуть даже от лёгкого удара.
О: Закалка делает сталь твёрдой и хрупкой. Отпуск — нагрев до более низкой температуры, который снижает хрупкость, сохраняя твёрдость.
О: Небольшие детали из простых сталей — да, но результат непредсказуем. Ответственные детали лучше доверить профессионалам.
О: Углеродистые стали с содержанием углерода от 0,3% (сталь 45, 40Х, У8, У10) и выше. Низкоуглеродистые стали (Ст3, 20) закаливаются плохо, их цементуют.
О: Из-за внутренних напряжений, возникающих при быстром и неравномерном охлаждении. Это неизбежно, поэтому после закалки оставляют припуск под шлифовку.
Нужна качественная закалка металла в Москве?
В компании «МеталУслуги.Ру» вы можете заказать закалку металла. Подберём оптимальный режим для вашей детали.
Автор: технический отдел «МеталУслуги.Ру»
